Hvordan kan et GZDW DC-strømforsyningspanel forbedre pålideligheden i moderne strømsystemer

HAGOEleverer konstruerede DC-strømløsninger til transformerstationer, kraftværker, industrianlæg og anden kritisk elektrisk infrastruktur. DeGZDW DC strømforsyningspanelintegrerer AC/DC-konvertering, batteriopladning, DC-distribution, isolationsovervågning og intelligent overvågning for at give stabil DC-hjælpestrøm til beskyttelse, kontrol, automatisering og kommunikationssystemer.

Artikeloversigt:Et pålideligt DC-hjælpestrømsystem er vigtigt, hvor beskyttelsesrelæer, afbrydere, automationsudstyr og kommunikationsenheder skal forblive i drift. Denne artikel forklarer, hvordan et GZDW-system fungerer, dets vigtigste tekniske egenskaber, batterimuligheder, intelligente overvågningsfunktioner, applikationsscenarier og nøglefaktorer, der skal tages i betragtning, når du vælger en projektspecifik konfiguration.

Indholdsfortegnelse

1. Hvad er et GZDW DC-strømforsyningspanel?
2. Hvordan fungerer systemet?
3. Nøgle tekniske parametre
4. Hvordan påvirker batteriindstillinger systemdesign?
5. Hvorfor er intelligent overvågning vigtig?
6. Hvor bruges systemet?
7. Hvad skal købere overveje inden udvælgelsen?
8. Produktion, test og kvalitetssikring
9. FAQ
10. Konklusion

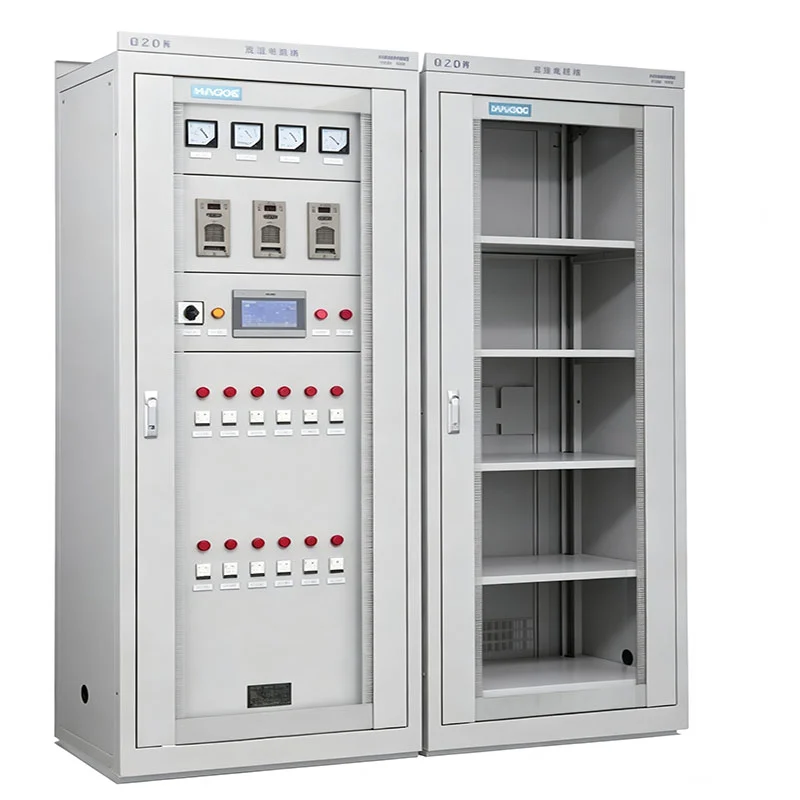

Hvad er et GZDW DC-strømforsyningspanel?

Et GZDW-system er en integreret DC-driftsstrømløsning designet til at opretholde en pålidelig kilde til jævnstrøm til kritisk elektrisk udstyr. I stedet for kun at fungere som batterioplader, kan den kombinere udbedring, ladestyring, batteriinspektion, DC-fordeling, isoleringsovervågning, alarmer, kommunikation og systemovervågning i ét koordineret kabinet.

I transformerstationer og kraftværker er jævnstrøm almindeligvis påkrævet til relæbeskyttelse, afbryderdrift, signalering, automatisering og andre sekundære kredsløb. Hvis det ekstra DC-system ikke er tilgængeligt, fungerer udstyr, der afhænger af det, muligvis ikke efter hensigten under normal omskiftning eller unormale driftsforhold.

HAGOE-konfigurationen understøtter almindelige DC-systemkrav, herunder 110V og 220V, mens 48V-konfigurationer også kan konstrueres i henhold til projektets krav. Batteriteknologier kan omfatte blysyre-, lithium- og Ni-Cd-løsninger.

Hvordan fungerer systemet?

Et komplet jævnstrømssystem omfatter normalt flere indbyrdes forbundne funktionssektioner. Hver sektion udfører en specifik opgave, mens den bidrager til den overordnede systemtilgængelighed og vedligeholdelse.

• AC-indgang og ensretning:Vekselstrøm omdannes til reguleret jævnstrøm gennem opladningsmoduler.
• Batteriopladning:Systemet kan understøtte ladestyringsfunktioner såsom float- og udligningsopladning.
• Batteri backup:Batteribanken leverer lagret DC-energi, når den normale AC-indgang ikke er tilgængelig.
• DC distribution:Uafhængige feeder-kredsløb distribuerer jævnstrøm til beskyttelse, kontrol, automatisering og andre belastninger.
• Isoleringsovervågning:Systemet kan overvåge grenisoleringsforhold og generere alarmer, når der opstår unormale forhold.
• Intelligent overvågning:Driftsparametre, alarmer, koblingstilstande og historiske hændelser kan overvåges fra en integreret grænseflade.

Modulær opladningsarkitektur gør det også muligt at konfigurere flere lademoduler parallelt. Denne tilgang kan understøtte redundans og forenkle vedligeholdelsen sammenlignet med et system bygget op omkring en enkelt opladningsenhed.

Nøgle tekniske parametre

Projektkrav varierer i henhold til DC-belastning, batterikapacitet, autonomitid, feeder-mængde, kommunikationsarkitektur og installationsforhold. Følgende specifikationer repræsenterer den tilgængelige HAGOE-platform snarere end en universel konfiguration for hvert projekt.

For et EPC- eller forsyningsprojekt skal den endelige opladningskapacitet, batterikapacitet, antal feedere, overvågningsmoduler og kabinetarrangement beregnes ud fra den faktiske DC-belastningsliste og systemdesign i stedet for udelukkende at vælges ud fra nominelle kabinetspecifikationer.

Hvordan påvirker batteriindstillinger systemdesign?

Valg af batteri har en direkte indflydelse på backupydelse, kabinetarrangement, vedligeholdelsesplanlægning, miljøtilpasningsevne og livscyklusovervejelser. Et projekt bør derfor evaluere batteriet sammen med opladeren og overvågningssystemet i stedet for at behandle det som en isoleret komponent.

Bly-syre batterier

Bly-syre-batterier forbliver et praktisk valg til konventionelle transformerstationer og industrielle applikationer på grund af deres modne teknologi og etablerede vedligeholdelsespraksis. De kan integreres i GZDW-systemer, hvor konventionelle batterikonfigurationer er passende.

Lithium batterier

Lithium batteriløsninger kan overvejes, hvor højere energitæthed, kompakt installation eller reducerede vedligeholdelseskrav er vigtige. Afhængigt af batteriarkitekturen kan integration af batteristyringssystem også specificeres.

Ni-Cd batterier

Ni-Cd teknologi kan overvejes til krævende miljøer, hvor temperaturtolerance og lang levetid er vigtige designfaktorer. Den passende løsning bør bestemmes ud fra projektforhold frem for batteritype alene.

Hvorfor er intelligent overvågning vigtig?

Moderne jævnstrømssystemer kræver mere end elektrisk konvertering. Operatører har også brug for rettidig information om opladningsmoduler, batterier, isoleringsforhold, alarmer, koblingstilstande og historiske begivenheder.

HAGOEs HG-E5 og HG-E6 overvågningsplatforme leverer industrielle berøringsskærmgrænseflader til parameterstyring, fejlanalyse og systemovervågning. Afhængigt af konfigurationen kan overvågningsarkitekturen understøtte:

• Opladningsmodulets statusovervågning
• Batteri inspektion
• Grenisoleringsovervågning
• Skiftende statusovervågning
• Alarmstyring
• Historiske fejl- og driftsregistreringer
• Ekstern kommunikationsstyring

RS232, RS485 og RJ45 interfaces er tilgængelige, mens MODBUS, IEC61850 og CDT kan vælges i henhold til projektets krav. Dette gør systemet velegnet til integration i bredere strømautomatiserings- eller SCADA-arkitekturer, når den nødvendige kommunikationskonfiguration er specificeret.

Hvor bruges systemet?

Hovedformålet med et GZDW DC-system er at levere pålidelig hjælpe-DC-strøm, hvor kontrol, beskyttelse og elektrisk drift ikke udelukkende kan stole på normal AC-strøm.

Transformerstationer og kraftværker

Typiske belastninger omfatter relæbeskyttelsessystemer, kredsløbsafbryderdriftsmekanismer, automatiseringsudstyr, signalsystemer og andre sekundære kredsløb. Både 110V og 220V DC-konfigurationer kan bruges til almindelige understationskrav.

Industrianlæg

Fabrikker, miner, metallurgianlæg, kemiske anlæg og andre industrianlæg kan kræve centraliseret jævnstrøm til elektrisk kontrol- og beskyttelsesudstyr.

Transportinfrastruktur

Jernbane- og andre infrastrukturprojekter kan kræve centraliserede DC-systemer til kontrol-, signal- og kommunikationsrelateret udstyr. Modulær konfiguration gør det muligt at tilpasse systemet til projektspecifikke elektriske krav.

Kommunikations- og hjælpesystemer

Applikationer, der kræver jævnstrøm med lavere spænding, kan konfigureres med passende oplader- og batterispecifikationer, inklusive konstruerede 48V-løsninger, hvor det er relevant.

Hvad skal købere overveje inden udvælgelsen?

Valg af et jævnstrømspanel bør begynde med det elektriske design i stedet for skabets udseende eller den nominelle spænding alene. Indkøbsteams og EPC-entreprenører bør evaluere det komplette driftsmiljø.

1. DC systemspænding:Bekræft, om projektet kræver 48V, 110V, 220V eller en anden konstrueret DC-arkitektur.
2. Kontinuerlige og nødbelastninger:Beregn den faktiske DC-belastning og identificer kritiske belastninger, der kræver batteribackup.
3. Batterikapacitet:Bestem påkrævet autonomitid, batteriteknologi, miljøforhold og vedligeholdelseskrav.
4. Opladningskapacitet:Vælg opladermængde og strømklassificering baseret på belastningsbehov, batteriopladningskrav og redundans.
5. Krav til foder:Bekræft antallet og beskyttelseskravene for udgående DC-kredsløb.
6. Meddelelse:Tjek om projektet kræver MODBUS, IEC61850, CDT eller en anden grænseflade til integration med det eksisterende automatiseringssystem.
7. Skab dimensioner:Bekræft tilgængelig installationsplads, kabelføring, batteriarrangement og vedligeholdelsesadgang.
8. Dokumentation:Giv leverandøren en SLD, belastningsliste, batterikrav, kommunikationskrav og gældende tekniske specifikationer, når det er muligt.

For skræddersyede projekter hjælper gennemgang af disse faktorer før tilbud med at reducere konfigurationsændringer senere og giver leverandøren mulighed for at udvikle et system, der matcher den faktiske elektriske arkitektur.

Produktion, test og kvalitetssikring

Pålidelighed afhænger ikke kun af individuelle komponenter, men også af, hvordan lademoduler, beskyttelsesanordninger, overvågningsenheder, samleskinner, batterier og interne ledninger er integreret. HAGOE oplyser, at dets produktionsproces dækker kabinetfremstilling, elektrisk samling, ledningsverifikation og funktionsinspektion.

HAGOE Electric Technology Co., Ltd. blev etableret i 2008 i Wenzhou, Kina, og dets produktomfang omfatter DC-strømsystemer, AC/DC integrerede strømsystemer, UPS-udstyr, koblingsudstyr, transformerstationer og relaterede elektriske samlinger. Dets ledelsessystemer er certificeret til ISO 9001:2015, ISO 14001:2015 og ISO 45001:2018.

Der er også modelspecifik testbevis for HG-GZDW-200AH/220V-konfigurationen. Ifølge HAGOEs offentliggjorte produktinformation blev denne konfiguration typetestet i marts 2022 under rapport JW220252, med test baseret på DL/T 459-2017 og GB/T 17626.18-2016. Den rapporterede konklusion siger, at de testede emner opfyldte de gældende krav.

Sådan dokumentation kan være nyttig under teknisk evaluering, især når en EPC-entreprenør eller projektejer har brug for sporbar information til indkøb. Købere bør altid kontrollere, at den testede konfiguration svarer til den faktiske projektkonfiguration, der leveres.

FAQ

1. Hvilke batterityper er tilgængelige?

Platformen kan konfigureres til bly-syre-, lithium- og Ni-Cd-batterier. Udvælgelsen bør tage højde for DC-belastning, backup-tid, omgivende forhold, vedligeholdelseskrav og projektspecifikationer.

2. Kan systemet understøtte 110V og 220V DC?

Ja. HAGOE's offentliggjorte specifikationer inkluderer DC 110V og DC 220V systemer. Konstruerede 48V-konfigurationer kan også overvejes i henhold til oplader- og batterikrav.

3. Kan et GZDW-system tilpasses til et EPC-projekt?

Ja. Opladningskapacitet, batterikonfiguration, feederkredsløb, overvågningsmoduler, kommunikationsgrænseflader og kabinetdimensioner kan konfigureres i henhold til en godkendt SLD, belastningsliste og tekniske specifikationer.

4. Kan overvågningssystemet kommunikere med SCADA?

Kommunikationsmuligheder omfatter RS232-, RS485- og RJ45-grænseflader, med MODBUS, IEC61850 og CDT tilgængelige som protokolmuligheder afhængigt af den valgte konfiguration og projektkrav.

5. Hvordan skal opladerkapaciteten bestemmes?

Opladerkapaciteten skal beregnes ud fra DC-belastningen, batterikapaciteten, nødvendig opladningstid og ønsket redundans. En projektspecifik belastningsliste giver et mere pålideligt grundlag end at vælge en oplader udelukkende fra nominelle kabinetklassifikationer.

6. Hvilke oplysninger skal gives, når du anmoder om et tilbud?

Nyttige oplysninger omfatter DC-spænding, belastningsliste, batteritype og kapacitet, nødvendig backup-tid, antal DC feeders, overvågningsfunktioner, kommunikationsprotokol, installationsdimensioner og projektets SLD eller tekniske specifikation.

Konklusion

Et veldesignet DC-hjælpestrømsystem understøtter kontinuiteten af ​​beskyttelses-, kontrol-, automatiserings- og kommunikationsfunktioner på tværs af transformerstationer, kraftværker, industrianlæg og infrastrukturprojekter. Med konfigurerbar jævnspænding, flere batteriteknologier, modulær opladning, intelligent overvågning, kommunikationsmuligheder og projektbaseret konstruktion kan GZDW-platformen tilpasses forskellige elektriske arkitekturer. For projektspecifikke specifikationer, batteristørrelse, opladerkonfiguration eller EPC/OEM-krav, kan du lære mere om GZDW DC-strømløsningen ogkontakt osfor at diskutere din DC-belastningsliste, SLD, tekniske krav og tilpasset strømsystemkonfiguration med HAGOE.
