Artikeloversigt: GCS lavspændingskoblingsudstyrer designet til højkapacitets, multi-kredsløb og automatiserede lavspændingsstrømsystemer. Med udtrækkelige funktionelle enheder, centraliseret motorstyring, strømfordeling og reaktiv effektkompensation kan den understøtte krævende applikationer i kraftværker, petrokemiske faciliteter, metallurgi, tekstilfabrikker og højhuse.HAGOEleverer GCS-løsninger til projekter, der kræver pålidelig elektrisk distribution, fleksibel kredsløbskonfiguration og integration med moderne industrielle kontrolsystemer.
Indholdsfortegnelse
Hvad er GCS lavspændingskoblingsudstyr?
Hvad er nøglefunktionerne i GCS Switchgear?
Hvorfor betyder det tilbagetrækkelige design noget?
Hvad er de vigtigste tekniske parametre?
Hvor er GCS-koblingsudstyr almindeligvis brugt?
Hvordan kan GCS sammenlignes med GCK Switchgear?
Hvordan skal du vælge et GCS-koblingssystem?
Hvordan understøtter HAGOE kvalitet og overholdelse?
Hvad er GCS lavspændingskoblingsudstyr?

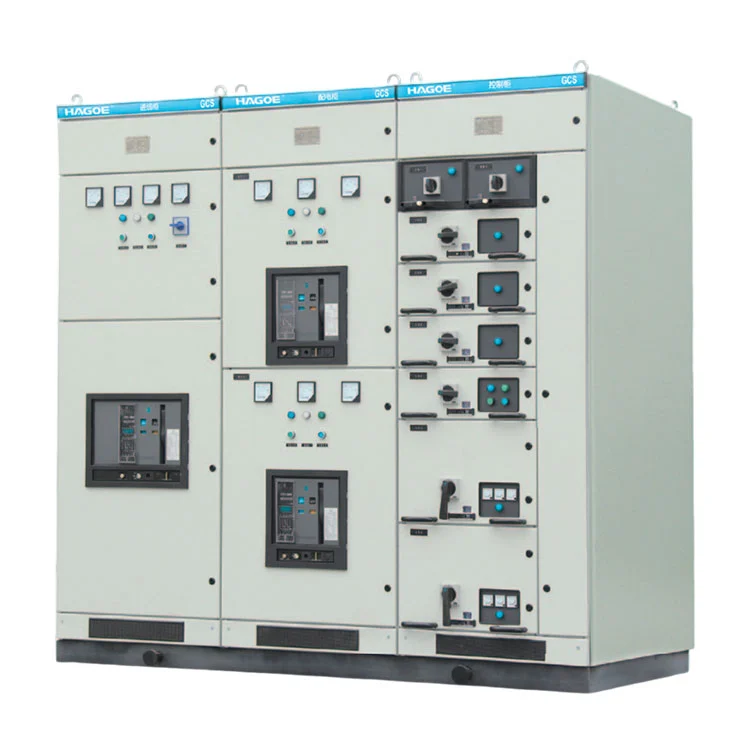

HAGOE GCS Low Voltage Switchgear er et udtrækkeligt lavspændingskoblingssystem udviklet til storskala strømfordeling, centraliseret motorstyring og reaktiv effektkompensation. Den er velegnet til trefasede vekselstrømssystemer, der arbejder ved 50Hz eller 60Hz, med typiske nominelle arbejdsspændinger på 380V, 400V og 660V.
I modsætning til et grundlæggende distributionsskab designet til et begrænset antal kredsløb, er GCS beregnet til elektriske systemer, hvor flere indgående og udgående feedere, motorbelastninger og kontrolfunktioner skal organiseres inden for en struktureret koblingsopstilling.
Systemet kan håndtere mærkestrømme op til 4000A, hvilket gør det velegnet til store industrianlæg og andre applikationer med betydelige lavspændingselektriske belastninger.
Dens arkitektur kan også understøtte forbindelser med PLC'er, overvågningscomputere og andre industrielle kontrolsystemer. Dette gør GCS særligt relevant for anlæg, hvor eldistribution og automatisering skal fungere som en del af en integreret infrastruktur.
Hvad er nøglefunktionerne i GCS Switchgear?
Værdien af et GCS-system kommer fra dets evne til at kombinere flere vigtige elektriske funktioner i en koordineret lavspændingskoblingskonfiguration.
Lavspændingsstrømfordeling
GCS kan konfigureres til indgående strøm, samleskinnefordeling og flere udgående feederkredsløb. Dette arrangement gør det muligt at distribuere elektrisk energi fra hovedindgående sektion til forskellige produktionslinjer, udstyrsgrupper og hjælpebelastninger.
Centraliseret motorstyring
Industrielle faciliteter indeholder ofte et stort antal motorer, der driver pumper, ventilatorer, kompressorer, transportører og produktionsudstyr. GCS kan inkorporere funktionelle enheder til centraliseret motorstyring og beskyttelse, der hjælper med at organisere disse belastninger i en struktureret motorstyringsarkitektur.
Reaktiv effektkompensation
Reaktiv effektkompensation kan indbygges i henhold til projektets krav. Når det er korrekt konstrueret som en del af det elektriske system, kan kompensationsudstyr understøtte effektfaktorstyring og forbedre udnyttelsen af elektrisk strøm.
Industriel automationsintegration
Til højt automatiserede produktionsmiljøer kan GCS konfigureres med måle-, beskyttelses-, kontrol- og kommunikationskomponenter. Disse funktioner gør det muligt for koblingsudstyret at interface med PLC'er, overvågningscomputere og bredere industrielle automationssystemer.
- Indgående og udgående strømfordeling
- Centraliseret motorstyring
- Kredsløbsbeskyttelse og måling
- Reaktiv effektkompensation
- PLC og overvågningssystem integration
- Multi-kredsløb elektrisk styring
Hvorfor betyder det tilbagetrækkelige design noget?
En af de vigtige egenskaber ved GCS er dens udtrækkelige funktionelle enhedsarkitektur. I stedet for at behandle hele kabinettet som én fast elektrisk enhed, kan forskellige kredsløb organiseres gennem funktionelle enheder i henhold til deres elektriske roller og belastningskrav.
Denne tilgang kan være værdifuld i store industrielle projekter, hvor elektriske belastninger har forskellige strømværdier, kontrolkrav og vedligeholdelsesplaner.
For eksempel kan en produktionsfacilitet have brug for separate kredsløb til motorer, pumper, ventilatorer, hjælpeudstyr og udgående feeders. En udtrækkelig konfiguration giver en struktureret metode til at arrangere disse funktioner i koblingsanlægget.
Vigtigste fordele ved udtrækbar arkitektur
- Fleksibel kredsløbsorganisation:Funktionelle enheder kan arrangeres i henhold til distributionsdesignet.
- Høj kredsløbstæthed:Flere elektriske funktioner kan organiseres inden for en koordineret lineup.
- Bekvemmelighed ved vedligeholdelse:Den udtrækkelige struktur kan forenkle adgangen til individuelle funktionsenheder under servicering.
- Anvendelsesfleksibilitet:Arkitekturen er velegnet til distribution, motorstyring og automationsorienterede projekter.
- Systemudvidelse:Den strukturerede konfiguration kan tilpasses til projektspecifikke kredsløbskrav.
For anlæg med talrige feeders og kontinuerlige produktionskrav kan disse egenskaber gøre udtrækkeligt koblingsudstyr til en vigtig overvejelse under planlægning af elektriske systemer.
Hvad er de vigtigste tekniske parametre?
Tekniske specifikationer skal altid bekræftes i forhold til det endelige projektdesign, tidsplan for elektrisk belastning og gældende standarder. Følgende parametre opsummerer nøglespecifikationerne for GCS-systemet.
| Parameter | Specifikation |
|---|---|
| Hovedkredsløbets nominelle spænding | 380V / 400V / 660V AC |
| Nominel frekvens | 50Hz / 60Hz |
| Nominel isolationsspænding | 690V / 1000V |
| Vandret samleskinne nominel strøm | Op til 4000A |
| Lodret samleskinne nominel strøm | 1000A |
| Korttidsskinne modstår strøm | 50kA / 80kA, 0,1s |
| Samleskinne Peak Modstår Strøm | 105kA / 176kA |
| Hovedkredsløbets effekt-frekvens testspænding | 2500V / 1 min |
| Hjælpekredsløbsstrøm-frekvenstestspænding | 1760V / 1 min |
| Beskyttelsesniveau | IP30 / IP40 |
Disse parametre viser, hvorfor GCS generelt overvejes til industrielle lavspændingsapplikationer med høj kapacitet frem for simpel slutbrugerdistribution. Den endelige konfiguration bør vælges i henhold til belastningskarakteristika, kortslutningskrav, miljøforhold og projektspecifikationer.
Hvor er GCS-koblingsudstyr almindeligvis brugt?
GCS er designet til applikationer, hvor elektrisk distribution involverer flere kredsløb, betydelige belastninger og centraliserede kontrolkrav. Dens anvendelsesområde dækker flere krævende industrielle og kommercielle miljøer.
Kraftværker
I elproduktionsanlæg kan GCS bruges inden for lavspændingshjælpestrømsystemer til at distribuere elektricitet til hjælpeudstyr, motorer og andre lavspændingsbelastninger.
Petrokemiske anlæg
Petrokemiske anlæg opererer ofte kontinuerligt og er stærkt afhængige af automatiseret udstyr. GCS kan understøtte lavspændingsdistribution og centraliseret motorstyring til pumper, ventilatorer, kompressorer og relateret produktionsudstyr.
Metallurgi og tung industri
Store produktionslinjer kan kræve flere højeffekt motorkredsløb og feedere. GCS giver en struktureret platform til at organisere disse kredsløb, mens den understøtter centraliseret kontrol og beskyttelse.
Tekstilfremstilling
Tekstilfabrikker kan indeholde adskillige elektrisk drevne maskiner, der opererer inden for koordinerede produktionsprocesser. Et centraliseret lavspændingskoblingssystem kan hjælpe med at organisere distributions- og motorstyringskredsløb.
Højhuse
Store bygninger kan også kræve centraliseret lavspændingsfordeling til belysning, udstyr og andre elektriske belastninger. GCS kan overvejes, når distributionssystemet kræver højere kapacitet og flere koordinerede kredsløb.
Hvordan kan GCS sammenlignes med GCK Switchgear?
GCS og GCK er begge forbundet med udtrækkelige lavspændingskoblingsanlæg, men projektkrav bør afgøre, hvilken arkitektur der er passende. GCK er almindeligvis forbundet med industriel lavspændingsdistribution og motorstyring, mens GCS er orienteret mod højkapacitets-, højdensitets- og stærkt automatiserede applikationer.
| Betragtning | GCS | GCK |
|---|---|---|
| Typisk anvendelse | Storskala distribution og automationsorienterede systemer | Industriel distribution og motorstyring |
| Arkitektur | Udtrækkelige funktionelle enheder | Udtrækkelige funktionelle enheder |
| Systemkapacitet | Op til 4000A nominel strømkonfiguration | Valgt i henhold til projektkonfiguration |
| Motorstyring | Understøttet | Fælles ansøgning |
| Automationsintegration | Velegnet til PLC og overvågningssystemintegration | Afhænger af projektkonfigurationen |
| Reaktiv effektkompensation | Kan indbygges efter design | Projekt afhængig |
Sammenligningen skal ikke behandles som en universel regel for valg af udstyr. Elektriske ingeniører bør evaluere den komplette belastningsprofil, kredsløbsarrangement, automatiseringskrav, installationsforhold og gældende standarder, før de vælger en koblingsanlægsarkitektur.
Hvordan skal du vælge et GCS-koblingssystem?
At vælge en passende GCS-konfiguration kræver mere end at kontrollere mærkestrømmen. Et korrekt konstrueret system bør matche koblingsudstyret til den komplette elektriske distributionsarkitektur.
1. Bestem systemspændingen
Bekræft, om projektet fungerer ved 380V, 400V eller 660V, og verificer den nødvendige frekvens, isoleringsniveau og andre elektriske egenskaber.
2. Beregn belastning og strøm
Analyser indgående strøm, feederbelastninger, motorbelastninger og fremtidige kapacitetskrav. Samleskinnen og den funktionelle enhed skal vælges i henhold til det faktiske elektriske design.
3. Definer antallet af kredsløb
Liste indgående feeders, udgående feeders, motor-kontrolkredsløb, hjælpekredsløb og andre funktionelle krav før færdiggørelse af kabinetarrangementet.
4. Evaluer automatiseringskrav
Hvis anlægget anvender PLC'er, industrielle computere eller overvågningssystemer, skal du definere de nødvendige måle-, beskyttelses-, kontrol- og kommunikationsgrænseflader under designfasen af koblingsanlæg.
5. Overvej vedligeholdelseskrav
For kontinuerlige produktionsfaciliteter kan vedligeholdelsestilgængelighed og funktionel enheds organisation være vigtige faktorer for at bestemme den passende udtrækkelige konfiguration.
- Nominel spænding og frekvens
- Samlet og individuel kredsløbsstrøm
- Krav til kortslutningsmodstand
- Antal og type af funktionelle enheder
- Krav til motorstyring
- Reaktive kompensationskrav
- Automatisering og kommunikationsgrænseflader
- Skabsmål og monteringsplads
- Miljø- og beskyttelseskrav
Hvordan understøtter HAGOE kvalitet og overholdelse?
For industrielt koblingsudstyr er produktionskvalitet tæt forbundet med elektrisk sikkerhed, pålidelighed og langsigtet driftsydelse. HAGOE oplyser, at dets produktion opererer under ISO9001, ISO14001 og ISO45001 ledelsessystemer og anvender procesbaseret kvalitetskontrol gennem hele produktionen af elektrisk udstyr.
Kvalitetskontrolaktiviteter for GCS omfatter komponentverifikation, skabsfabrikation, samleskinneinspektion, funktionel enhedssamling, sekundær kontrolinspektion og komplet kabinettest.
| Kvalitetskontrolstadiet | Primært fokus |
|---|---|
| Komponentverifikation | Model, klassificering og kompatibilitet af elektriske komponenter |
| Skabsfremstilling | Laserskæring, CNC-bukning og monteringsnøjagtighed |
| Samleskinne inspektion | Samleskinnespecifikation, tilslutninger, installation og isolering |
| Inspektion af funktionel enhed | Mekanisk struktur, montage og elektriske forbindelser |
| Sekundær kontrolinspektion | Styreledninger, klemmer, måle- og signalkredsløb |
| Komplet skabstest | Inspektion før levering og test af elektrisk ydeevne |
GCS-systemet er designet med reference til gældende lavspændingskoblings- og kontroludstyrsstandarder, herunder IEC 439-1, GB/T 7251, ZBK 36001 og GB/T 7251.12-2013. De nøjagtige standarder, komponentvalg og testkrav bør bekræftes i henhold til destinationsmarkedet og projektspecifikation.
For mere information om HAGOE'slavspændingskoblingsanlæg, kan købere gennemgå produktsortimentet og sammenligne forskellige kabinetkonfigurationer i henhold til deres applikationskrav.
Ofte stillede spørgsmål
Hvad bruges GCS lavspændingskoblinger hovedsagelig til?
GCS bruges hovedsageligt til lavspændingsstrømdistribution, centraliseret motorstyring og reaktiv effektkompensation i store industrielle og kommercielle elektriske systemer. Typiske anvendelser omfatter kraftværker, petrokemiske anlæg, metallurgi, tekstilværker og højhuse.
Hvad er den maksimale mærkestrøm for GCS?
GCS-systemet kan konfigureres til mærkestrøm op til 4000A. Den endelige strømværdi afhænger af det indgående kredsløb, samleskinnedesign, feederkonfiguration og overordnede projektkrav.
Hvilke spændingsværdier er tilgængelige for GCS?
GCS er designet til 380V, 400V og 660V lavspændings AC-systemer med nominelle frekvenser på 50Hz eller 60Hz.
Kan GCS bruges til centraliseret motorstyring?
Ja. GCS kan inkorporere motorstyringsrelaterede funktionelle enheder til centraliseret distribution, styring og beskyttelse af industrimotorer såsom pumper, ventilatorer og kompressorer.
Kan reaktiv effektkompensation indarbejdes i GCS?
Ja. Reaktiv effektkompensation kan inkorporeres i henhold til projektets elektriske design og effektfaktorstyringskrav.
Kan GCS integreres med PLC eller industrielle styresystemer?
Ja. Afhængigt af projektkonfigurationen kan GCS inkorporere måle-, beskyttelses- og kontrolkomponenter og interface med PLC'er, overvågningscomputere og andre industrielle automationssystemer.
