Lavspændingskoblinger bruges til at distribuere, kontrollere, beskytte og overvåge elektrisk strøm på lavspændingssiden af elproduktion, understationer, industrianlæg, kommercielle bygninger og infrastrukturprojekter.
Til et ingeniørprojekt er valg af et lavspændingskoblingsskab ikke blot et spørgsmål om at vælge den laveste pris eller den største mærkestrøm. Skabsstrukturen påvirkerfeeder arrangement, vedligeholdelsesadgang, kredsløbstæthed, motorstyring, udvidelsesfleksibilitet, installationsplads og driftssikkerhed.
HAGOE Electric Technology Co., Ltd. leverer fire etablerede lavspændingskoblingsanlæg:
De første tre er almindeligvis forbundet med udtrækkelige/modulære konfigurationer, mens GGD er et kabinet af fast type.
I stedet for at behandle disse fire modeller som udskiftelige, vælger HAGOE kabinetstrukturen i henhold til projektets distributionsarkitektur, belastningskarakteristika, vedligeholdelseskrav, tilgængelig plads og fremtidige udvidelsesplan.

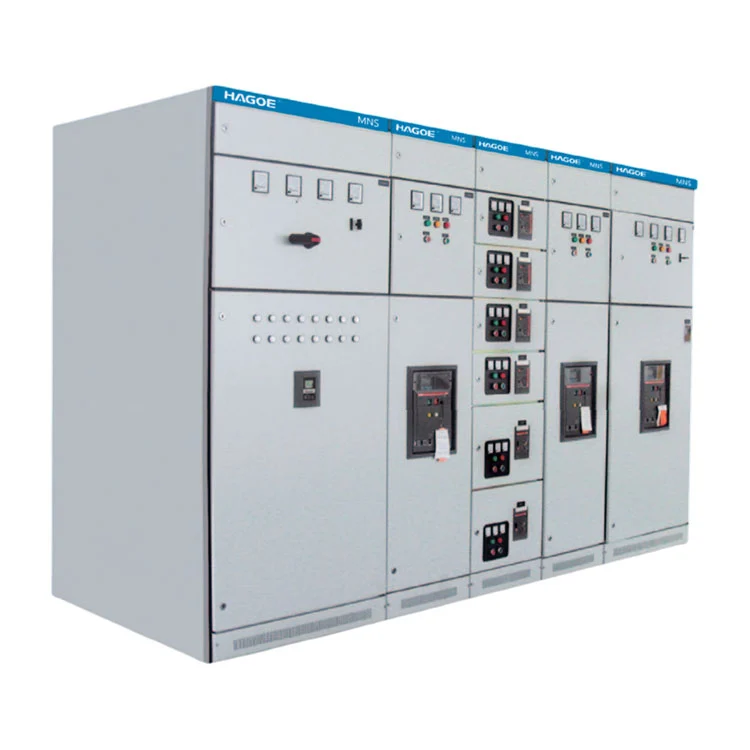

MNS er en modulær lavspændingskoblingsplatform velegnet til projekter, hvorhøj kredsløbstæthed, udtrækkelige enheder, driftsfleksibilitet og vedligeholdelseer vigtige.
Dens modulære arkitektur gør det muligt at arrangere forskellige funktionelle enheder i det samme koblingssystem. Afhængigt af konfigurationen kan MNS-systemer bruges til strømfordeling, motorstyring, reaktiv effektkompensation og andre lavspændingsapplikationer.
MNS er særligt velegnet til større industrianlæg, strøminfrastruktur, kommercielle bygninger og projekter, hvor koblingsanlægget kan have behov for at rumme flere funktionelle kredsløb.
GCS er en udtrækkelig lavspændingskoblingskonfiguration, der almindeligvis bruges tilstrømfordeling, motorstyring og centraliseret elektrisk styring.
Dens modulære skuffestruktur gør det muligt at betjene og vedligeholde individuelle funktionelle enheder uden at behandle hele skabet som en enkelt fast enhed. Dette kan være nyttigt, hvor flere fødere eller motorkredsløb skal organiseres i et relativt kompakt distributionssystem.
GCS anses almindeligvis for industrianlæg, kraftanlæg, petrokemiske installationer, metallurgi, tekstilproduktion og store bygninger.

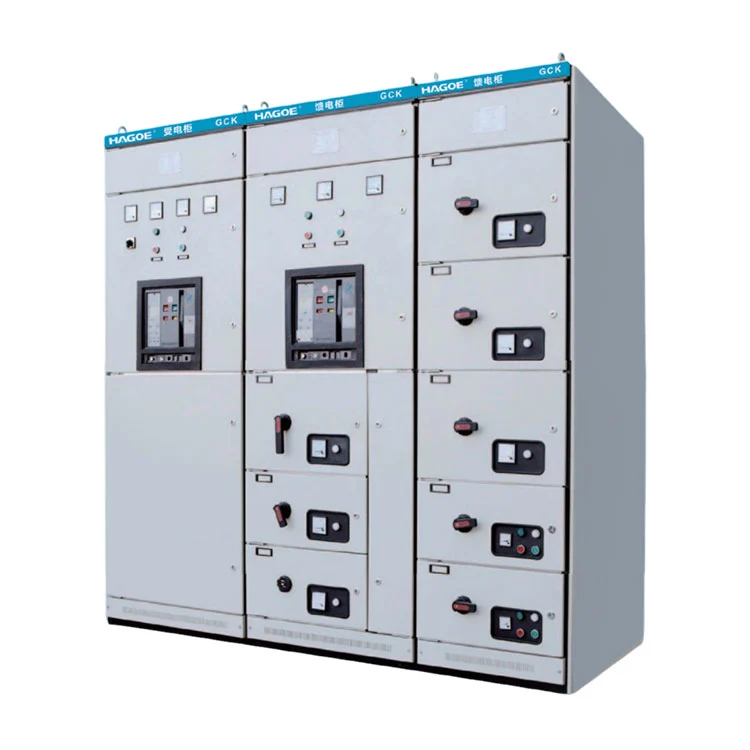

GCK er en udtrækkelig lavspændingskoblingskonfiguration designet omkringstrømfordeling og motorstyring.
Sammenlignet med mere højmodulære skabsarkitekturer, vælges GCK ofte til projekter, hvor en praktisk kombination af strømfordeling, motorstyring og centraliseret styring er påkrævet uden unødigt kompleks skabskonfiguration.
Typiske applikationer omfatter industrielle produktionsfaciliteter, distributionssystemer, motorkontrolcentre og projekter, hvor flere udgående kredsløb skal styres fra en centraliseret koblingsinstallation.

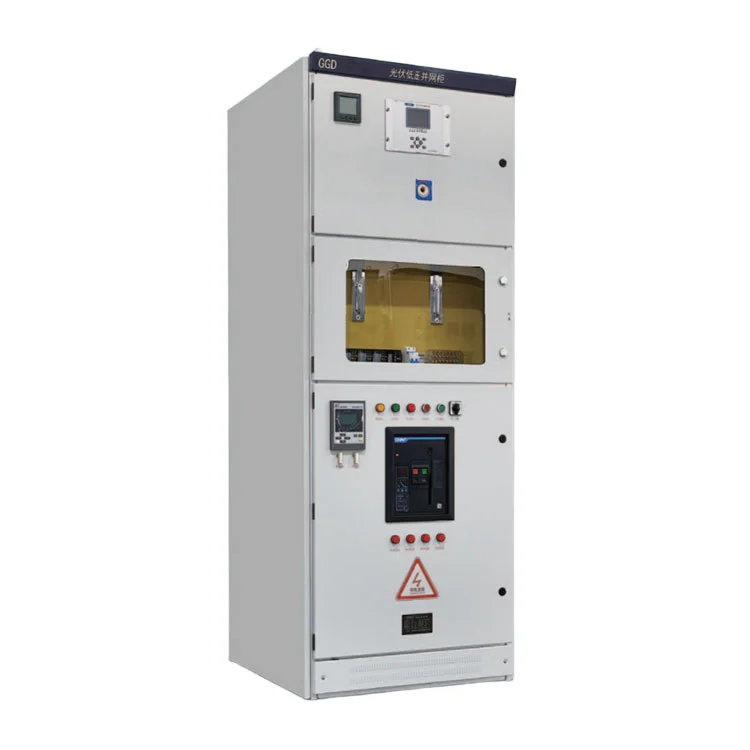

GGD har en anden tilgang end de udtrækbare konfigurationer ovenfor. Det er enlavspændingsfordelingsskab af fast type, hvilket gør den velegnet til projekter, hvor hovedkravet er pålidelig og ligetil strømfordeling frem for hyppig udskiftning af skuffeenhed eller modulær drift med høj tæthed.
Dets faste indvendige arrangement kan være fordelagtigt til konventionelle distributionsrum, understationer, industrianlæg og andre installationer, hvor kredsløbskonfigurationen er relativt stabil.
Til projekter med forudsigelige indføringsarrangementer og begrænsede krav til hyppig enhedsudskiftning kan GGD levere en praktisk fastskabsløsning.
Produktvalget bør begynde med det elektriske system i stedet for skabsnavnet.
En udtrækkelig konfiguration såsom MNS, GCS eller GCK kan overvejes, hvor individuelle funktionelle enheder skal isoleres, trækkes tilbage, inspiceres eller udskiftes.
En modulær kabinetarkitektur kan give mere fleksibilitet til at organisere flere fødere og funktionelle enheder inden for det tilgængelige installationsrum.
GGD fast koblingsudstyr kan overvejes, når kredsløb ikke kræver hyppig enhedsudtrækning, og projektet prioriterer ligetil fast distribution.
Udvælgelsen bør ikke kun tage højde for feederkapacitet, men ogsåmotorstartkarakteristika, kontaktorarrangement, beskyttelse, styrekredsløb og MCC-krav.
Det indledende skabslayout bør reservere passende plads og funktionel kapacitet til fremtidige feeders, ekstra belastninger eller ændringer i distributionsarkitekturen.
| Koblingsudstyr | Strukturel retning | Hovedfokus på teknik | Typisk anvendelse |
|---|---|---|---|
| MNS | Modulær / udtagelig | Kredsløbstæthed og fleksibel konfiguration | Industrielle anlæg, store distributionssystemer |
| GCS | Udtagelig / modulopbygget | Distribution og motorstyring | Industri- og elanlæg |
| GCK | Kan trækkes tilbage | Praktisk fordeling og motorisk kontrol | Industriel distribution, MCC |
| GGD | Fast | Stabil konventionel distribution | Fordelingsrum, transformerstationer, industrianlæg |
Bemærk: Faktiske klassifikationer, beskyttelsesklasse, rum, skuffekonfiguration, samleskinnearrangement og komponentvalg afhænger af det specifikke design og projektkrav. Produktkonfigurationen skal bekræftes i forhold til den gældende tekniske specifikation og projektstandard.
HAGOEs lavspændingskoblingsudstyrsvirksomhed understøttes af dens bredere produktionskapacitet for elektrisk udstyr.
Virksomheden blev etableret i2008 i Wenzhou, Zhejiang, og har mere end18 års erfaringinden for krafttransmission og -distribution, kraftelektronik, industriel automation og nyt-energi elektrisk udstyr.
Dets produktionsressourcer omfatterlaserskæreudstyr, CNC-bukkemaskiner, automatiseret stanseudstyr, SMT-produktionslinjer, ældningstestsystemer og elektrisk testudstyr.
Til fremstilling af koblingsudstyr er denne kombination relevant, fordi kabinetkvaliteten ikke kun afhænger af de valgte elektriske komponenter, men også afplade-nøjagtighed, samleskinnearrangement, samlingskvalitet, ledningskonsistens, isolering, mekanisk drift og afsluttende elektrisk test.
HAGOE opererer underISO9001, ISO14001 og ISO45001ledelsessystemer og kan levere relevant produktdokumentation, inspektionsoptegnelser, certificeringsdokumenter og tekniske filer i henhold til projektets krav.
