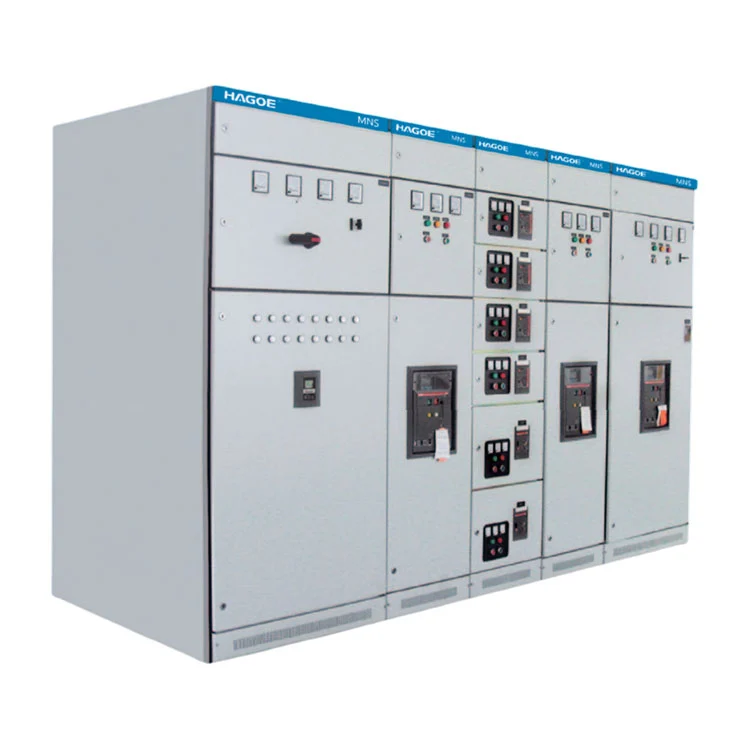

MNS lavspændingskoblingsudstyr

MNS Low Voltage Switchgear er et komplet lavspændingskoblingssystem centreret om modulære funktionsenheder og en udtrækkelig arkitektur.

I stedet for kun at konfigurere et kabinet efter dets samlede kapacitet, lægger MNS vægt på den standardiserede kombination af funktionelle enheder. Indgående feedere, udgående kredsløb, motorstyringsenheder og kompensationskredsløb kan arrangeres i henhold til projektets elektriske design, hvilket gør det muligt for koblingsudstyret at matche forskellige belastningsstrukturer.

HAGOE MNS er designet til vekselstrømssystemer med nominel driftsspænding op til 660V, der dækker strømkonvertering, distribution og kontrolfunktioner.

Til industrielle projekter, der kræver flere distributionskredsløb, MCC-motorstyringskredsløb og centraliseret elektrisk styring, giver den modulære arkitektur en mere struktureret måde at organisere koblingsanlæggets interne funktioner på.

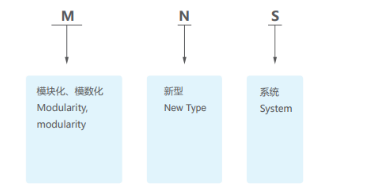

Model definition

Tre funktionelle kabinetkonfigurationer

PC Power Distribution Center

PC kabinettet bruges til primær lavspændingsindgående strøm og distribution. Afhængigt af aktuelle vurderinger og projektkrav kan den imødekommeEmax, MT, 3WN, AH og ME serieafbryderetil indgående strømtilslutning, beskyttelse og distribution.

MCC Motor Control Center

MCC kabinettet er primært designet til industrielle motorbelastninger. I henhold til skuffeenhedens dimensioner og kredsløbskrav kan hvert funktionskredsløb bruge en støbt kasseafbryder med høj brudkapacitet eller en roterende belastningsafbryder med sikringsbeskyttelse til centraliseret motorstyring og beskyttelse.

Reaktiv effektkompensationsskab

Reaktiv effekt kompensationsskabet kan udstyres medmanuelle, automatiske og fjernbetjente kompensationsfunktioner for reaktiv effekti henhold til projektdesignet, der understøtter effektfaktorstyring i distributionssystemet.

Kombinationen af ​​pc-, MCC- og kompensationsfunktioner gør det muligt for MNS at fungere som et komplet lavspændingsstrømfordelings- og motorstyringssystem frem for et selvstændigt distributionsskab.

Udtrækkelig arkitektur til funktionel vedligeholdelse

MNS bruger udtrækkelige funktionelle enheder. Industrielle distributionssystemer indeholder ofte et stort antal føde- og motorkredsløb. Med fastmonteret udstyr kan vedligeholdelse af et individuelt kredsløb kræve mere omfattende feltafbrydelse og arbejde.

Den udtrækkelige arkitektur organiserer hvert funktionskredsløb i en uafhængig enhed, hvilket gør det muligt at målrette vedligeholdelsesaktiviteter mere specifikt.

Under teknisk konfiguration kan passende skuffeenheder vælges i henhold til kredsløbstype og klassificering og derefter samles gennem standardiserede moduler.

Dette design er særligt velegnet til:

Multi-kredsløb industriel distribution

Motorkontrolcentre

Store produktionslinje strømsystemer

Centraliserede el-rum

Kontinuerlig drift af industrianlæg

Standardiserede moduler til projektspecifikke konfigurationer

Den vigtigste fordel ved MNS lavspændingsanlæg er ikke kun dens udtrækkelige struktur, men også densstandardiseret modulopbygget design.

Et industrielt projekt kan omfatte højkapacitets indgående feeders, generelle power feeders, små motorkredsløb, kontrolkredsløb og reaktive kompensationskredsløb inden for det samme lavspændingssystem. Disse kredsløb har forskellige strømværdier, beskyttelseskrav og kontrolmetoder.

MNS-konfiguration bør derfor være baseret på:

Transformer kapacitet

Indgående strøm

Fodermængde

Motorbelastning

Motorstartmetode

Beskyttelseskrav

Reaktiv effektbehov

Kontrol- og kommunikationskrav

HAGOE kan konfigurere kabinetarrangementet og funktionsenheder i henhold til kundens enkeltlinjediagram, belastningsliste eller projekttekniske specifikation.

Ansøgninger

MNS Low Voltage Switchgear er beregnet til industrielle systemer, der kræver centraliseret lavspændingsdistribution og motorstyring i stedet for at være begrænset til en specifik industri.

Typiske anvendelser omfatterkraftværker, transformerstationer, petrokemiske faciliteter, metallurgi og valsende stål, transportenergisystemer, let industri og tekstilfabrikker.

Teknisk parameter

Beskyttelsesniveau

Servicemiljø

Standardservicebetingelserne for MNS skal bekræftes i henhold til udstyrsdesignkravene. Typiske forhold omfatter:

• Omgivende lufttemperatur:-5°C til +40°C
• 24-timers gennemsnitstemperatur:ikke højere end +35°C
• Højde:ikke over 2000m
• Relativ luftfugtighed ved +40°C:ikke over 50 %
• Højere relativ luftfugtighed kan accepteres ved lavere temperaturer, som f.eks90 % ved +20°C
• Udstyret bør ikke installeres i miljøer med alvorlig forurening, kemisk korrosion, brand, eksplosionsrisiko eller kraftige vibrationer.

Transport og opbevaring understøttes generelt indenfor-25°C til +55°C. Højere korttidstemperaturer kan overvejes, forudsat at der ikke opstår uoprettelige skader.

Til specielle anvendelser som f.eksoffshore olieboreplatforme og atomkraftværker, bør der indgås en separat teknisk aftale med producenten for at definere miljø-, isolerings-, konstruktions-, materiale- og prøvningskrav.

HAGOE Engineering og Manufacturing Kapacitet

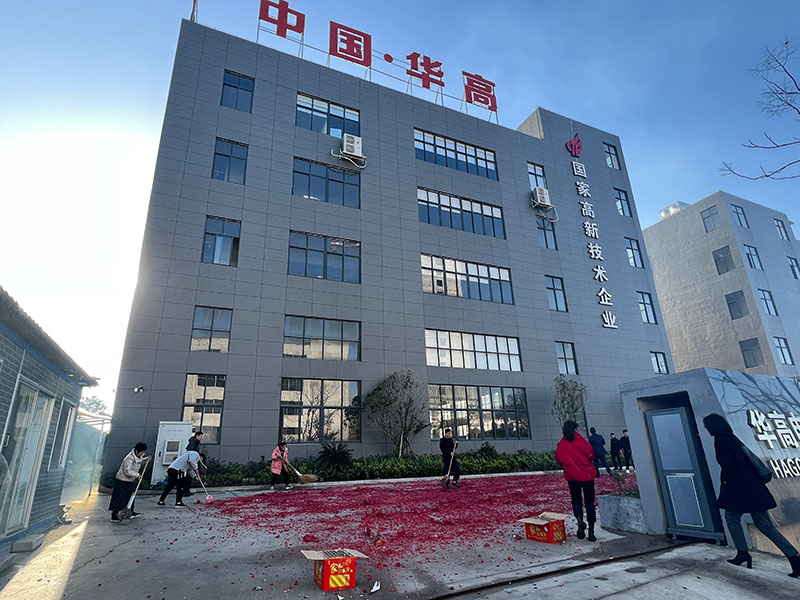

Hagoe Electric Technology Co., Ltd. blev etableret i2008og har mere end 18 års erfaring med krafttransmission, distributionssystemer og kraftelektronik.

For komplette lavspændingssystemer såsom MNS lavspændingskoblingsudstyr, leverer HAGOE mere end standardskabsfremstilling. Vores omfang dækkerelektrisk skemadesign, funktionel enhedskonfiguration, kabinetfremstilling, komponentsamling, komplet kabinettest og international levering.

Selskabet besiddermere end 34 nationale patenterog driver produktionsfaciliteter udstyret med Trumpf laserskæremaskiner fra Tyskland, AMADA CNC bukkemaskiner fra Japan, automatiseret CNC stanseudstyr, SMT produktionslinjer og intelligente testsystemer.

Disse produktionsegenskaber understøtter kabinetfabrikationsnøjagtighed, strukturel konsistens og produktionsstabilitet, mens ingeniørteamet fokuserer på systemkonfiguration i henhold til projektbelastninger, kredsløbsmængde og kontrolkrav.

Kvalitetskontrol og overholdelse

HAGOE opererer underISO9001 kvalitetsstyring, ISO14001 miljøstyring og ISO45001 arbejdsmiljøledelsessystemer.

MNS kvalitetskontrol dækker:

Inspektion af indgående materiale
Verifikation af større elektriske komponenter, kabinetmaterialer og relaterede dele i forhold til indkøb og projektkrav.

Skabsfremstilling
Laserskæring og CNC-bøjningsprocesser bruges til at opretholde dimensionsnøjagtighed og fabrikationskonsistens.

Funktionel enhedssamling
Eftersyn af skuffe-enhed struktur, mekanisk drift og elektriske forbindelser.

Samleskinne og ledningsinspektion
Eftersyn af skinneinstallation, tilslutninger, isolering og sekundære ledninger.

Elektrisk afprøvning
Fabriksinspektion og elektrisk ydeevnetest udføres i henhold til gældende standarder og projekttekniske specifikationer.

Denne procesbaserede tilgang hjælper med at reducere kvalitetsrisici forårsaget af komponentvariationer, monteringsforskelle og ledningsinkonsistens under batchproduktion.

Hvorfor vælge HAGOE MNS?

For et MNS lavspændingsanlægsprojekt afhænger den endelige systemydelse af mere end skabets udseende.Systemkonfiguration, komponenttilpasning, skuffe-enhedsdesign, samleskinnearrangement, sekundær kontrol og sluttestalle skal arbejde sammen som én ingeniørproces.

HAGOE leverer en integreret kapacitet fra R&D og fremstilling til projektlevering og kan konfigurere MNS-systemer i henhold til kundens:

Enkeltlinjediagram

Indlæs liste

Teknisk specifikation

Installationsmiljø

Beskyttelseskrav

Til standardprojekter kan HAGOE levere produktvalg og teknisk parameterbekræftelse. Til industriel automation, petrokemiske, metallurgi og store distributionsprojekter kan ingeniørteamet også understøtte systemkonfiguration og teknisk dokumentation.
