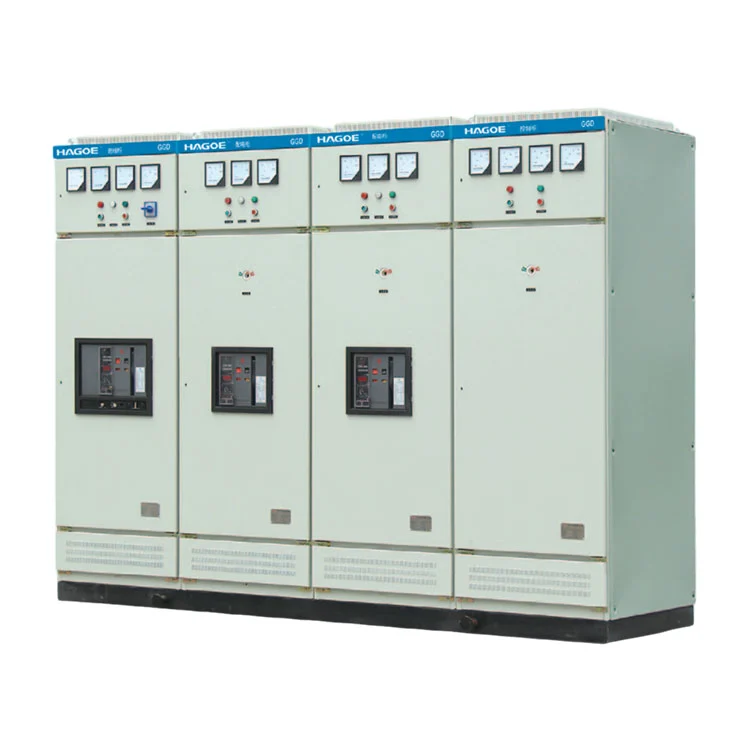

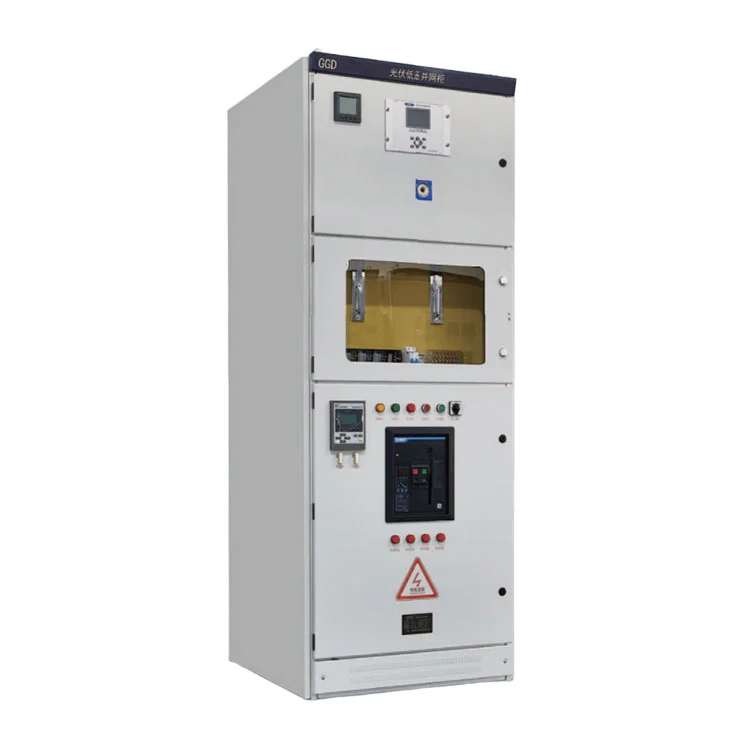

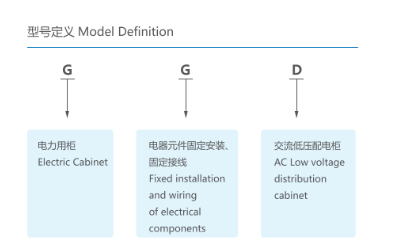

GGD er ikke blot et metalkabinet. Det er enlavspændingskoblingsanlægindeholdende afbrydere, samleskinner, beskyttelsesanordninger, måleinstrumenter og styrekomponenter.
I et typisk distributionssystem trappes strømmen ned gennem en transformer, før den kommer ind i lavspændingsanlægget. GGD lavspændingsanlæg modtager strøm gennem det indgående hovedkredsløb og distribuerer det til belysning, motorer, produktionsudstyr og andre lavspændingsbelastninger gennem individuelle fødekredsløb.
Den grundlæggende kraftvej kan repræsenteres som:
Transformer → Hovedindgående kredsløb → Samleskinnesystem → Feederkredsløb → Elektriske belastninger
Af denne grund bør valg af koblingsudstyr tage hensyn til mere end nominel strøm.Forventet kortslutningsstrøm, belastningskarakteristika, antal udgående kredsløb, samleskinnearrangement, beskyttelseskoordinering og installationsforholdalle påvirker den endelige konfiguration.
Den vigtigste tekniske værdi af GGD lavspændingsanlæg er at levere en struktureret og vedligeholdelig platform til lavspændingsstrømdistribution.
Baseret på de medfølgende produktspecifikationer omfatter nøglekarakteristika:
Forskellige GGD-modeller giver forskellige nominelle kortslutningsbrudstrømsniveauer, hvilket gør det muligt at vælge koblingsudstyret i henhold til systemfejlniveauet.
Skabet og det ledende system skal modstå de termiske påvirkninger og elektromagnetiske kræfter, der genereres under kortslutningsforhold. De relevante parametre omfatter nominel korttidsmodstandsstrøm og nominel spidsmodstandsstrøm.
Indgående, udgående, belastnings- og distributionskredsløb kan konfigureres i henhold til projektets krav.
Den etablerede skabsarkitektur letter installation af udstyr, kredsløbsinspektion og efterfølgende vedligeholdelse.
Forskellige strømværdier er tilgængelige på tværs af GGD1-, GGD2- og GGD3-konfigurationer for at matche forskellige distributionskapaciteter.
De tre GGD-grupper skal ikke blot ses som forskellige skabsstørrelser. Deres vigtigste forskelle er forbundet mednominel strøm- og kortslutningsmodstandsevne.
| Model | Nominel spænding | Nominel strøm | Nominel kortslutningsbrudstrøm | Vurderet korttidsmodstandsstrøm | Nominel spidsmodstandsstrøm |
|---|---|---|---|---|---|
| GGD1 | 380V | A: ≤1000A / B: 600(630)A / C: 400A | 15kA | 15kA | 30kA |
| GGD2 | 380V | A: ≤1500(1600)A / B: 1000A / C: 600A | 30kA | 30kA | 63kA |
| GGD3 | 380V | A: ≤3150A / B: 2500A / C: 2000A | 50kA | 50kA | 105kA |
Indkøbsnote:Den endelige model bør ikke vælges udelukkende i henhold til belastningsstrømmen. Projektets kortslutningsniveau, transformerkapacitet, beskyttelseskoordinering og feederkonfiguration skal også bekræftes før bestilling
Ved valg af lavspændingskoblingsudstyr beskriver nominel kortslutningsbrudstrøm, nominel korttidsmodstandsstrøm og nominel spidsmodstandsstrøm forskellige aspekter af fejlydeevne.
Nominel kortslutnings-brudstrøm relaterer sig til koblingsanlæggets evne til at afbryde en specificeret kortslutningsstrøm under definerede forhold.
Nominel korttidsmodstandsstrøm angiver den strøm, som udstyret kan modstå i en specificeret varighed under en kortslutningsbegivenhed, især i forhold til termisk stress.
Nominel spidsmodstandsstrøm relaterer til de elektromagnetiske kræfter, der er forbundet med spidskortslutningsstrømmen.
Af denne grund bør disse parametre matches mod den beregnede potentielle kortslutningsstrøm for projektet i stedet for at vælge et skab blot i henhold til dets normale driftsstrøm.
GGD Lavspændingskoblingsudstyr kan konfigureres i henhold til projektets distributionstopologi.
Typiske konfigurationer inkluderer:
Forbinder kabinettet til transformeren eller opstrøms lavspændingsstrømkilde.
Giver uafhængige fødekredsløb til forskellige områder eller udstyr.
Konfigureret med passende koblings-, beskyttelses- og kontrolenheder til motorapplikationer.
Giver dedikerede lavspændingskredsløb til belysningssystemer.
Kondensatorkompensation kan indbygges i henhold til projektets effektfaktor og krav til reaktiv effekt.
Spænding, strøm, effekt, energi og andre overvågningsfunktioner kan indbygges i henhold til projektets krav.
I henhold til de leverede produktdata er GGD-serien beregnet til følgende typiske driftsforhold:
For miljøer i stor højde, høj luftfugtighed, stærkt korrosive, høje vibrationer eller på anden måde usædvanlige miljøer, bør de faktiske forhold på stedet bekræftes under den tekniske undersøgelsesfase, så udstyret kan konfigureres korrekt.
GGD lavspændingskoblingsudstyr er velegnet til applikationer, der kræver centraliseret lavspændingsstrømfordeling og -styring, herunder:
Kraftværker og transformerstationer
Til lavspændingsdistribution og hjælpestrømsystemer.
Industriel fremstilling
Til produktionslinjer, maskiner, pumper, ventilatorer og andre industrielle belastninger.
Minedrift og tung industri
Til industrielle og minedrift distributionssystemer.
Infrastruktur projekter
Til lavspændingsdistribution i bygninger, kommunal infrastruktur og offentlige anlæg.
Vedvarende energiprojekter
Som en del af AC-lavspændingsdistributionsdelen af vedvarende energiprojekter, underlagt den overordnede systemarkitektur.
Opgraderinger af distributionsnetværk
Til opgradering og udvidelse af eksisterende lavspændingsdistributionssystemer.
| Betragtning | Grundfordelingsskab | GGD Lavspændingskoblingsudstyr |
|---|---|---|
| Systemapplikation | Enkel distribution | Industriel og kraftdistribution |
| Nuværende konfiguration | Normalt begrænset | Flere aktuelle niveauer |
| Kortslutningsparametre | Kan være begrænset | Klart specificeret |
| Elektrisk konfiguration | Relativt simpelt | Fleksibel |
| Beskyttelseskonfiguration | Grundlæggende | Konfigurerbar efter system |
| Projektegnethed | Små/enkle installationer | Industri- og infrastrukturprojekter |
| Teknisk tilpasning | Begrænset | Tilgængelig efter projekt |
Til simpel bolig- eller mindre distribution kan en basisfordelingsboks være tilstrækkelig. Industrielle anlæg, transformerstationer og infrastrukturprojekter kræver typisk mere klart defineredekortslutningsevne, samleskinnekapacitet, fødemængde, beskyttelseskonfiguration og vedligeholdelseskrav.
Det er her, en GGD lavspændingskoblingsenhed bliver mere passende til tekniske distributionsapplikationer.
GGD er en komplet elektrisk enhed, hvilket betyder, at produktkvaliteten ikke kun afhænger af individuelle komponenter, men også afkabinetts fremstillingsnøjagtighed, samleskinneforbindelser, lederafstande, jordforbindelse, komponentinstallation og ledningsføring i komplet kabinet.
HAGOE styrer produktionen under ISO9001 kvalitetsstyringssystemet og anvender kvalitetskontrol fra indgående materiale- og komponentinspektion gennem komplet kabinettest.
En typisk fremstillingsproces omfatter:
Indgående inspektion → Pladebearbejdning → Kabinetsamling → Samlingsskinneinstallation → Komponentinstallation → Ledningsføring → Elektrisk inspektion → Funktionstest → Slutinspektion
Til konstruerede projekter kan HAGOE levere teknisk dokumentation, inspektionsoptegnelser, certificeringsdokumenter, ledningsdiagrammer og installationsrelaterede dokumenter i henhold til indkøbskrav.
GGD lavspændingsanlæg bruges hovedsageligt til AC lavspændingsstrømdistribution, belysning, kontrol og beskyttelse i kraftværker, transformerstationer, industrianlæg, minevirksomheder og infrastrukturprojekter.
Valget bør baseres på nominel strøm, mulig kortslutningsstrøm, feederkrav og systemkonfiguration.
Ja. HAGOE kan tilpasse elektriske konfigurationer i henhold til indgående kredsløb, udgående feeder, måling, beskyttelse, kompensation, kontrolkrav og installationsdimensioner.
De medfølgende standarddriftsbetingelser er primært beregnet til typiske installationer. Udendørs brug kræver bekræftelse af indkapslingsbeskyttelse, temperatur, fugtighed, solstråling og andre miljøkrav før konfiguration.
