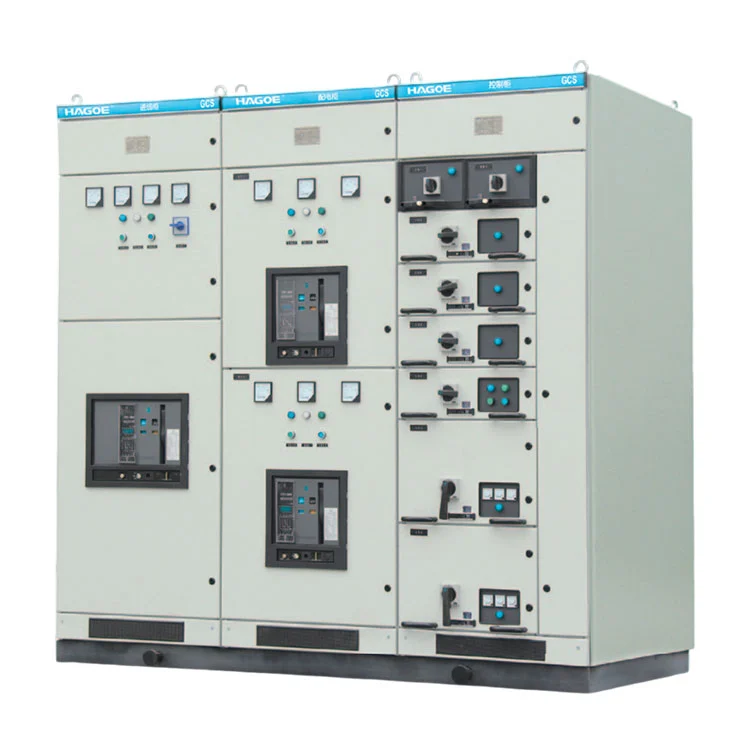

GCS lavspændingskoblingsudstyr

GCS Low Voltage Switchgear er mere end et konventionelt lavspændingsfordelingsskab. Det er et komplet koblingsanlæg udviklet tilhøj kapacitet, multi-kredsløb og højautomatiserede distributionsapplikationer.

I store kraftværker, petrokemiske faciliteter, metallurgiske produktionslinjer og højhuse kan lavspændingssystemet være påkrævet til at håndtere indgående strømdistribution, udgående feeders, centraliseret motorstyring og reaktiv effektkompensation inden for den samme elektriske infrastruktur.

GCS bruger udtrækkelige funktionelle enheder til at organisere forskellige elektriske funktioner i et struktureret kabinetarrangement, hvilket gør det muligt at konfigurere kredsløb i henhold til de faktiske belastningskrav.

Med mærkestrøm op til4000A, GCS er særligt velegnet til store lavspændingsdistributionssystemer frem for konventionel slutbrugerdistribution alene.

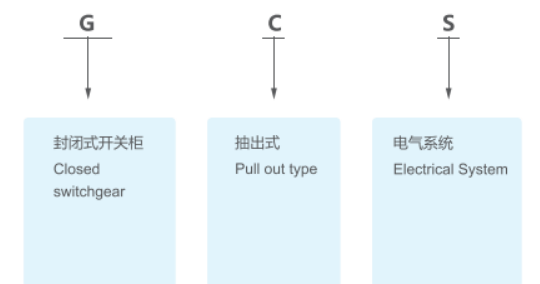

Model definition

Tre elektriske kernefunktioner i ét system

GCS kan konfigureres omkring tre store elektriske funktioner:

Lavspændingsstrømfordeling
Anvendes til indgående strøm, samleskinnefordeling og flere udgående fødekredsløb.

Centraliseret motorstyring
Designet til centraliseret styring af produktionsmaskineri, pumper, ventilatorer, kompressorer og andre industrielle motorbelastninger.

Reaktiv effektkompensation
Reaktive kompensationsfunktioner kan indbygges i henhold til systemdesignet for at understøtte effektfaktorstyring og mere effektiv udnyttelse af elektrisk strøm.

Til højt automatiserede industrielle faciliteter kan GCS også konfigureres til grænsefladeintegration med overvågningscomputere, PLC'er og andre kontrolsystemer, hvilket gør det muligt for omstillingsudstyret at fungere som en del af en bredere industriel automationsarkitektur.

Udtrækkelig arkitektur til systemer med høj kredsløbsdensitet

GCS bruger enudtrækkelig lavspændingsarkitektur, hvilket gør det muligt at arrangere funktionelle enheder i henhold til distributionsskemaet.

Store industrielle projekter kan kræve flere kredsløb med forskellige klassificeringer og funktioner inden for samme koblingsudstyr. Med en helt fast konfiguration kan kredsløbsvedligeholdelse, systemændringer og udstyrsservice blive mere restriktive.

GCS organiserer kredsløb gennem udtrækkelige funktionelle enheder, hvilket skaber et mere struktureret arrangement for distribution, kontrol og beskyttelsesfunktioner.

Denne arkitektur er særligt velegnet til:

Multi-feeder distributionssystemer

Centraliserede MCC-applikationer

Store industrielle automationsprojekter

Produktionssystemer, der kræver effektiv udstyrsvedligeholdelse

Designet til automatiserede industrielle kraftsystemer

GCS er særligt velegnet til distributionssystemer, der kræver computergrænseflader og højere niveauer af automatisering.

Moderne industrielle kraftsystemer har brug for mere end grundlæggende kraftdistribution. Operatører kan også have brug for adgang til driftsstatus, kredsløbsparametre og kontrolinformation. Lavspændingskoblingsudstyr skal derfor have en effektiv grænseflade med den bredere industrielle kontrolarkitektur.

Afhængigt af projektets krav kan GCS inkorporere passende måle-, beskyttelses- og kontrolkomponenter og interface med PLC'er, overvågningssystemer eller industrielle computere.

Denne kombination af strømfordeling og kontrol gør GCS velegnet til kontinuerlige produktionsindustrier som petrokemi, metallurgi, elproduktion og tekstilfremstilling.

Teknisk parameter

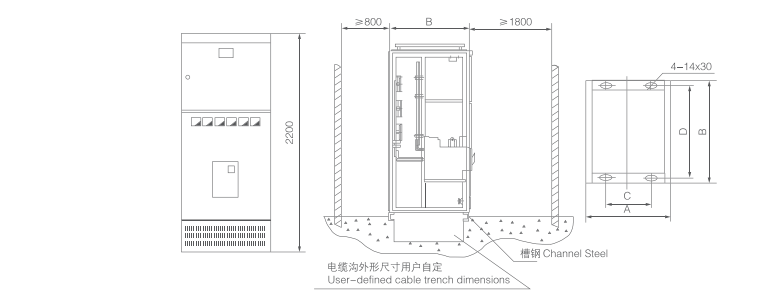

Installationsdiagram

GCS lavspændingskobling vs. GCK

Både GCS og GCK bruger udtrækkelige arkitekturer, men deres typiske tekniske applikationer er forskellige.

GCK bruges almindeligvis tilindustriel lavspændingsdistribution og motorstyring, med vægt på PC- og MCC-applikationer.

GCS er mere orienteret modhøj kapacitet, høj tæthed og højt automatiserede lavspændings distributionssystemer. Med mærkestrøm op til 4000A er den designet til integrerede applikationer, der involverer distribution i stor skala, centraliseret motorstyring og reaktiv effektkompensation.

Produktvalg bør derfor overveje:

Systemkapacitet → Antal indgående/udgående kredsløb → Motorbelastninger → Automatiseringskrav → Reaktiv kompensation → Installationsplads → Vedligeholdelseskrav

Gældende industrier

Kraftværker

GCS kan bruges i lavspændingshjælpestrømsystemer i kraftværker, hvilket giver centraliseret distribution og kontrol af hjælpeudstyr, motorbelastninger og andre lavspændingsbelastninger.

Petrokemiske anlæg

Petrokemiske faciliteter involverer typisk kontinuerlig drift og høje niveauer af automatisering. GCS kan anvendes til strømfordeling og centraliseret motorstyring i disse miljøer.

Metallurgi og tung industri

Til store produktionslinjer og motorbelastninger med høj effekt leverer GCS en struktureret løsning til lavspændingsfordeling med flere kredsløb og centraliseret styring.

Højhuse

GCS kan integreres i lavspændingsdistributionssystemer i store bygninger til centraliseret distribution af strøm, belysning og andre lavspændingsbelastninger.

Designstandarder og overholdelse

GCS-systemet er designet i overensstemmelse med gældende standarder for lavspændingskoblings- og kontroludstyr, herunder:

• IEC 439-1 — Lavspændingskoblingsudstyr og kontroludstyr
• GB/T 7251 — Lavspændingskoblingsudstyr og kontroludstyr
• ZBK 36001 — Lavspændingsudtrækkeligt komplet koblingsudstyr
• GB/T 7251.12-2013

De gældende projektstandarder, komponentkonfiguration og testkrav kan defineres i henhold til målmarkedet og projektets tekniske specifikation.

Kvalitetskontrol

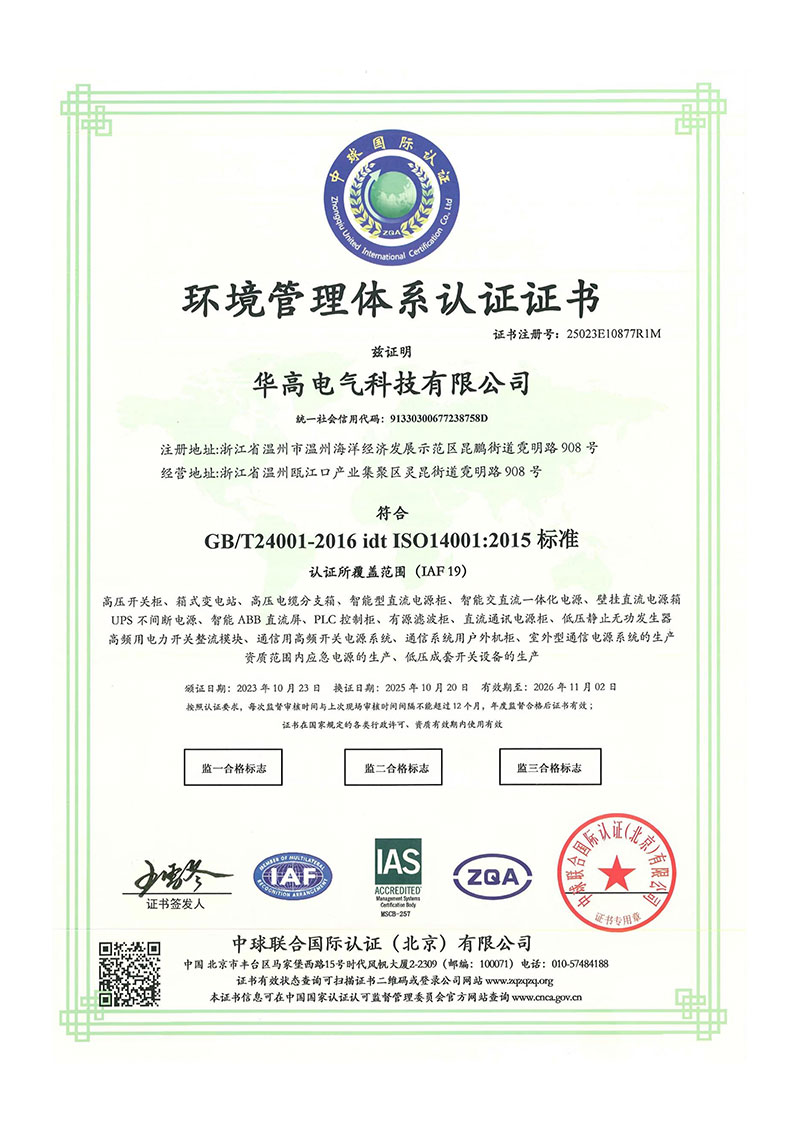

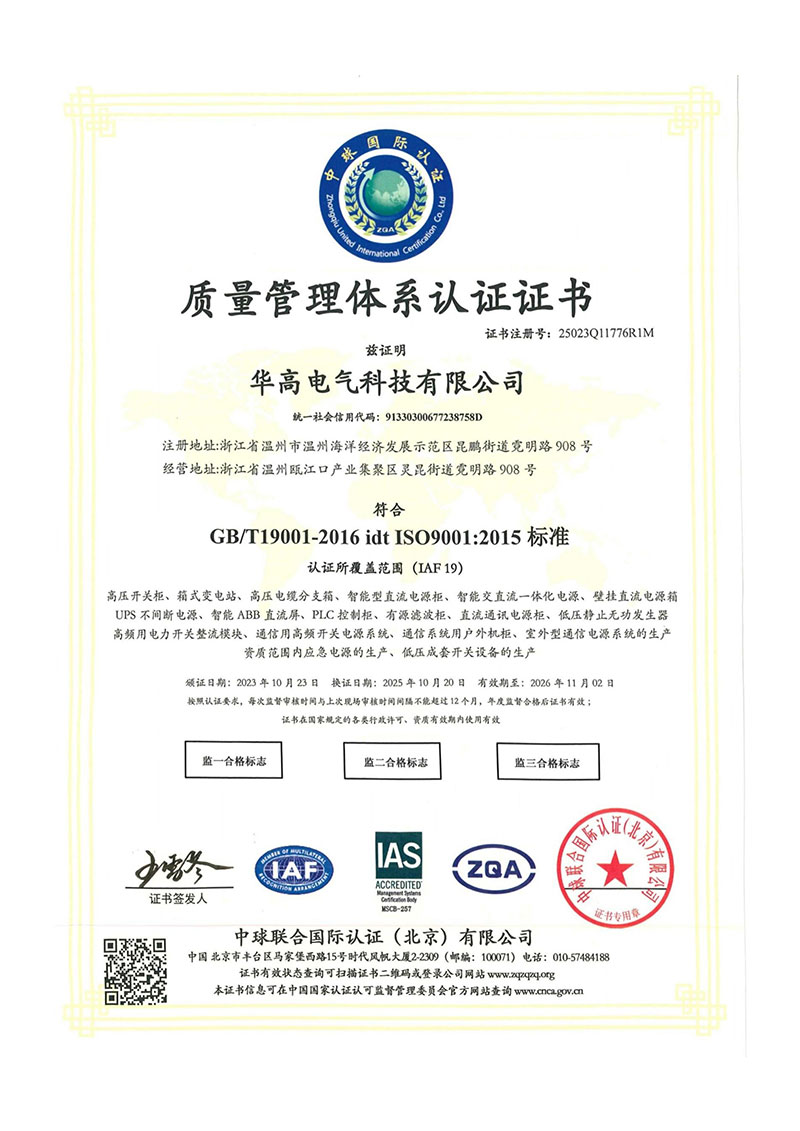

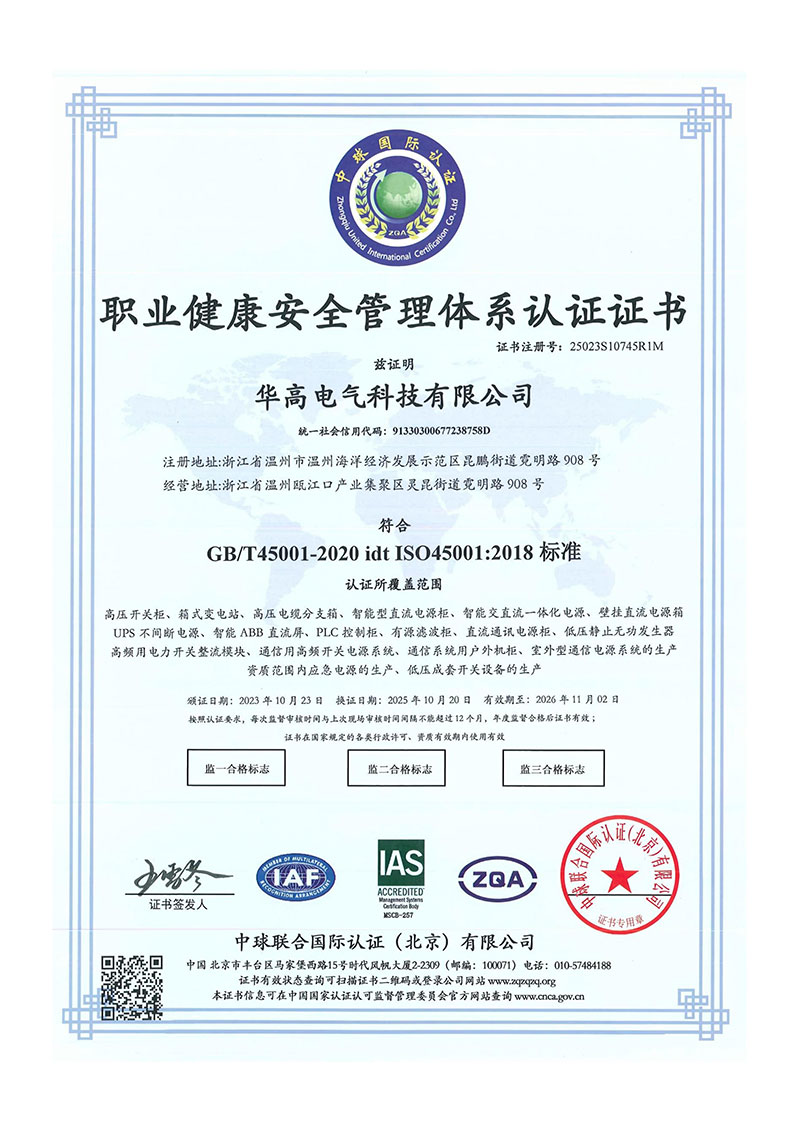

HAGOE driver produktion underISO9001, ISO14001 og ISO45001ledelsessystemer og anvender procesbaseret kvalitetskontrol til komplet elektrisk udstyr.

De vigtigste GCS kvalitetskontrolstadier omfatter:

Komponentkvalitet : Verifikation af komponentmodeller, klassificeringer og matchning for indgående, udgående, kontrol- og beskyttelseskredsløb.

Skabsfremstilling: Kontrol af laserskæring, CNC-bøjning og skabssamlingsnøjagtighed.

Samleskinnesystem: Verifikation af skinnespecifikationer, tilslutninger, installationskvalitet og isoleringskrav.

Funktionelle enheder: Inspektion af udtrækkelig enhed, mekanisk struktur og elektriske forbindelser.

Sekundær kontrol: Eftersyn af styreledninger, klemmer, måle- og signalkredsløb.

Komplet skabstest: Inspektion før levering og test af elektrisk ydeevne i henhold til de gældende projektkrav.

FAQ

Hvad bruges GCS lavspændingskoblingsudstyr til?

GCS bruges hovedsageligt til lavspændingsstrømdistribution, centraliseret motorstyring og reaktiv effektkompensation i kraftværker, petrokemiske anlæg, metallurgi, tekstilfabrikker, højhuse og andre industrielle applikationer.

Hvad er den maksimale mærkestrøm for GCS?

GCS kan konfigureres med mærkestrøm op til 4000A, hvor den endelige mærkning bestemmes af indgående, samleskinne og føderdesign.

Hvilke spændingsværdier er tilgængelige?

Systemet er designet til 380V, 400V og 660V lavspændings AC-systemer med nominelle frekvenser på 50Hz eller 60Hz.

Kan GCS bruges til motorstyring?

Ja. GCS kan konfigureres med MCC-relaterede funktionsenheder til centraliseret styring, distribution og beskyttelse af industrimotorer.

Kan GCS inkludere reaktiv effektkompensation?

Ja. Reaktiv effektkompensationsfunktioner kan indbygges i henhold til projektdesignet og effektfaktorstyringskravene.
