Artikeloversigt:AnAC strømforsyninger en grundlæggende del af moderne elektrisk infrastruktur, men at vælge den rigtige konfiguration involverer meget mere end at matche spændings- og strømværdier. Belastningstype, beskyttelsesstrategi, kabinet, installationsmiljø, kabelarrangement, vedligeholdelsesadgang og fremtidige udvidelseskrav kan alle påvirke systemets pålidelighed. Denne artikel forklarer, hvordan en AC-strømforsyning fungerer inden for industri- og infrastrukturapplikationer, hvilke komponenter der almindeligvis anvendes, hvordan man vælger en passende løsning, og hvordan et korrekt konstrueret system kan reducere elektriske risici, forenkle vedligeholdelsen og understøtte stabil udstyrsdrift. HAGOE leverer AC-strømforsyningspaneler og AC-panelbokse, der kan konfigureres til forskellige projektkrav, herunder industrielt udstyr, infrastruktur, telekommunikation, vedvarende energi og lokaliseret strømdistribution.
AnAC strømforsyninger et elektrisk system eller en enhed designet til at modtage vekselstrøm og levere den sikkert og pålideligt til udstyr, kredsløb eller nedstrøms elektriske systemer. I praktiske industrielle anvendelser kan udtrykket henvise til mere end en grundlæggende kilde til elektrisk energi. En korrekt konstrueret AC-strømforsyningsenhed kan kombinere strømfordeling, kredsløbsisolering, overstrømsbeskyttelse, måling, switching, kontrol og terminalforbindelser i én koordineret løsning.
Denne skelnen er vigtig, fordi elektriske belastninger sjældent fungerer isoleret. En fabrik kan have motorer, automationsudstyr, kontrolsystemer, belysning, kommunikationsudstyr og hjælpeenheder, der deler den samme elektriske infrastruktur. Uden passende distribution og beskyttelse kan et problem i et kredsløb påvirke andet udstyr og forårsage unødvendig nedetid.
Moderne vekselstrømsforsyningsudstyr skal derfor designes omkring den komplette applikation i stedet for en enkelt elektrisk rating. Spænding, strøm, belastningskarakteristika, fejlforhold, miljøeksponering, krav til kapsling, kabelføring og vedligeholdelsesadgang bør alle overvejes, før udstyret specificeres.
HAGOE udvikler vekselstrømsforsyningsløsninger til industrielt udstyr, infrastrukturprojekter, telekommunikationsfaciliteter, vedvarende energisystemer og andre applikationer, der kræver kontrolleret og beskyttet vekselstrømsdistribution.
Den grundlæggende driftsproces for en AC-strømforsyningsenhed kan forstås som en kontrolleret vej mellem den indkommende elektriske kilde og tilsluttede belastninger.
Denne arkitektur skaber en mere organiseret elektrisk grænseflade. I stedet for at forbinde adskillige belastninger direkte til en ukontrolleret forsyning, giver systemet definerede kredsløb med passende beskyttelses- og isolationspunkter.
Det præcise arrangement afhænger af projektet. En kompakt maskinmonteret boks behøver muligvis kun et lille antal beskyttede kredsløb, mens et industrielt hjælpestrømpanel kan kræve flere grenkredsløb, målere, isolatorer, kontaktorer og andre komponenter.
Den interne konfiguration af en AC-strømforsyning skal vælges i overensstemmelse med de elektriske krav og driftsmiljø. Fælles komponenter omfatter:
| Komponent | Primær funktion | Typisk betragtning |
|---|---|---|
| Hovedafbryder | Giver primær kredsløbsbeskyttelse og switching | Nominel strøm, spænding, afbrydelsesevne |
| Grenafbrydere | Beskyt individuelle nedstrømskredsløb | Belastningsstrøm og koordination |
| Isolator | Giver elektrisk isolering til drift eller vedligeholdelse | Isolationskrav og installationsmetode |
| Sikring | Giver overstrømsbeskyttelse | Sikringstype, klassificering og anvendelse |
| Kontaktor | Muliggør elektrisk kobling og kontrol | Belastningstype og koblingsfrekvens |
| Måler | Giver elektrisk måling | Spænding, strøm, effekt eller andre overvågede parametre |
| Klemrækker | Organiser feltledningsforbindelser | Lederstørrelse og tilslutningsarrangement |
| Samleskinne | Fordeler elektrisk strøm i forsamlingen | Strømkapacitet, isolering og frigang |
| Indhegning | Beskytter elektriske komponenter og ledninger | Materiale, dimensioner, miljø og beskyttelsesniveau |
Ikke enhver AC-strømforsyning kræver alle disse komponenter. Et effektivt design undgår unødvendig kompleksitet, samtidig med at det giver de funktioner, som applikationen kræver.

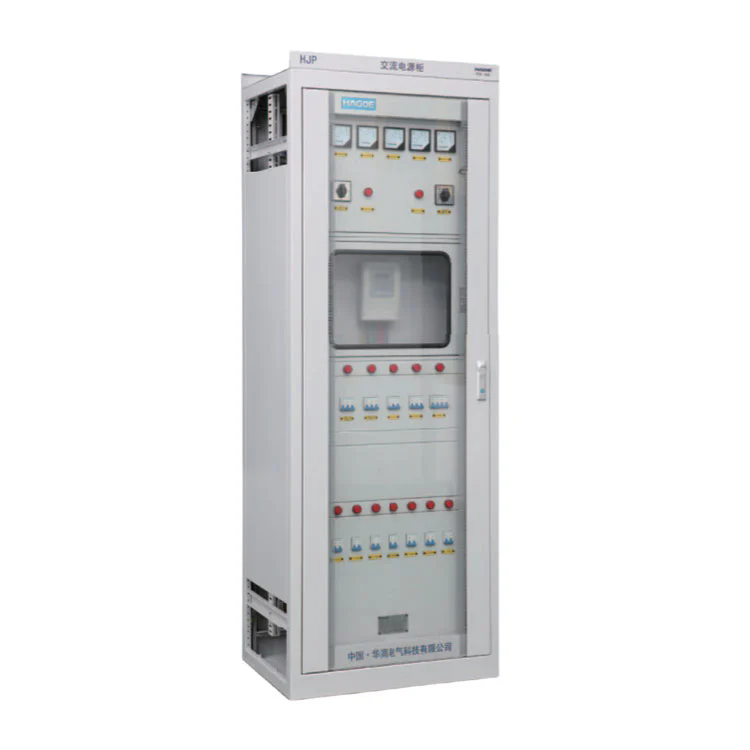

To almindelige konfigurationer er et AC-strømforsyningspanel og en AC-panelboks. Selvom deres funktioner overlapper hinanden, kan deres fysiske form og påtænkte installation være anderledes.
Til en stor industriel installation kan et panel være at foretrække, fordi det kan rumme flere kredsløb og et bredere komponentarrangement. For en maskinbygger eller udstyrsintegrator kan en kompakt panelboks forenkle lokaliseret ledningsføring og reducere den nødvendige plads til elektriske komponenter.
Det korrekte valg afhænger af antallet af kredsløb, installationsplacering, tilgængelig plads, kabelføring, vedligeholdelseskrav og miljøforhold.
At vælge en vekselstrømsforsyning kun baseret på nominel spænding og strøm kan skabe problemer senere. En bedre tilgang er at evaluere den komplette elektriske applikation, før specifikationen færdiggøres.
Til projektbaseret indkøb kan levering af et enkelt-linjediagram, lastliste, udstyrsspecifikationer, installationstegninger og kabelkrav gøre konstruktionsprocessen meget mere nøjagtig.
Forskellige elektriske belastninger stiller forskellige krav til en AC-strømforsyning. Et resistivt varmelegeme opfører sig for eksempel anderledes end en motor eller et elektronisk styresystem.
| Belastningstype | Typisk kendetegn | Design opmærksomhed |
|---|---|---|
| Resistive belastninger | Generelt forudsigelig aktuel efterspørgsel | Kontinuerlig strøm og termisk belastning |
| Induktive belastninger | Kan involvere reaktiv effekt og koblingseffekter | Valg af beskyttelse og omskifter |
| Motorer | Startstrømmen kan overstige kørestrømmen | Startforhold, beskyttelse og skift |
| Elektronisk udstyr | Kan være følsom over for strømkvalitet og afbrydelser | Beskyttelse, overvågning og systemkompatibilitet |
| Blandede industrielle belastninger | Flere belastningstyper fungerer samtidigt | Belastningsberegning, kredsløbsadskillelse og koordinering |
Ignorering af startstrøm eller forbigående forhold kan resultere i generende udløsning eller et underdimensioneret system. Omvendt kan for stor overdimensionering øge udstyrsomkostninger og kabinetdimensioner uden at give meningsfulde driftsmæssige fordele.
Et afbalanceret design bør derfor tage hensyn til både nuværende driftsforhold og realistiske fremtidige krav.
Elektrisk beskyttelse er en af de vigtigste funktioner i en AC-strømforsyningsenhed. Beskyttelsesanordninger hjælper med at isolere unormale kredsløb og reducerer den potentielle påvirkning af elektriske fejl.
Beskyttelse er dog kun en del af det overordnede design. Indkapslingen spiller også en vigtig rolle, fordi den bestemmer, hvordan elektriske komponenter beskyttes mod det omgivende miljø, og hvor sikkert personale kan interagere med udstyret.
Vigtige overvejelser om kabinettet omfatter:
HAGOEs vekselstrømsforsyningsløsninger kan konfigureres i henhold til installationsforhold, kapslingskrav, kabelarrangementer og projektspecifikke elektriske specifikationer. Dette er især nyttigt, når standard hyldeudstyr ikke passer til stedets fysiske eller elektriske begrænsninger.
AC-strømforsyningsudstyr bruges på tværs af en lang række industrier, fordi de fleste industrielle og kommercielle elektriske systemer kræver en kontrolleret grænseflade mellem den indgående kilde og individuelle belastninger.
Industriel fremstilling:Produktionsfaciliteter bruger AC-strømforsyningsenheder til maskiner, automationssystemer, kontroludstyr, hjælpebelastninger og lokaliseret elektrisk distribution. Korrekt kredsløbsorganisation kan gøre fejlfinding lettere og reducere virkningen af individuelle elektriske fejl.
Strøm og infrastruktur:Infrastrukturprojekter kan kræve pålidelig hjælpestrøm til feltudstyr, kontrolsystemer, elektriske rum og andre understøttende installationer. Udstyret skal muligvis opfylde specifikke projekttegninger og miljøkrav.
Telekommunikation:Telefaciliteter indeholder følsomt kommunikations- og kontroludstyr, der afhænger af organiseret elektrisk distribution. AC-strømforsyningsenheder kan give beskyttede strømgrænseflader til udstyr og hjælpesystemer.
Vedvarende energi:Fotovoltaiske og energilagringsprojekter indeholder flere elektriske delsystemer. AC-strømforsyningsudstyr kan bruges til hjælpekredsløb, lokalt kontroludstyr, beskyttelsesfunktioner og andre AC-sideapplikationer.
Maskiner og udstyr:Kompakte AC-panelbokse kan integreres i eller installeres ved siden af maskiner for at give lokal beskyttelse, omskifter og tilslutningspunkter. Dette kan hjælpe udstyrsproducenter med at skabe en mere organiseret elektrisk arkitektur.
HAGOE Electric Technology Co., Ltd. har været involveret i fremstilling og konstruktion af elektrisk udstyr siden 2008. Dets muligheder dækker forskning og udvikling, ingeniørdesign, fremstilling, test, salg og eksporttjenester.
For kunder, der køber AC-strømforsyningsudstyr, er værdien af en producent ikke begrænset til det fysiske kabinet. Projektkrav involverer ofte elektrisk konfiguration, tegninger, komponentvalg, kabinetdimensioner, dokumentation, emballering og teknisk koordinering. En producent, der er i stand til at understøtte disse stadier, kan hjælpe med at reducere kommunikationsforskelle mellem indkøbs-, ingeniør-, installations- og idriftsættelsesteams.
HAGOE understøtter både standardiserede produkter og kundetilpassede løsninger. Dens vekselstrømsforsyningsserie omfatter AC-strømforsyningspaneler og AC-panelbokse, der kan konfigureres i henhold til projektets krav.
For udenlandske EPC-entreprenører, distributører, udstyrsproducenter og industrielle brugere kan denne projektorienterede tilgang være særlig nyttig, når standarddimensioner eller standard elektriske konfigurationer ikke er tilstrækkelige.
Selv en veldesignet AC-strømforsyning kræver korrekt installation og rutinemæssig inspektion. Før spænding skal kvalificeret elektrisk personale verificere, at installationen stemmer overens med de godkendte tegninger og gældende lokale krav.
Et praktisk inspektionsprogram kan omfatte:
Vedligeholdelsesintervaller bør bestemmes i henhold til udstyret, driftsmiljøet, driftscyklussen, fabrikantens anbefalinger og gældende regler. Enhver inspektion eller reparation, der involverer strømførende elektrisk udstyr, bør kun udføres af behørigt kvalificeret personale, der følger stedets sikkerhedsprocedurer.
Flere undgåelige fejl kan gøre en AC-strømforsyning dyrere eller mindre pålidelig end nødvendigt.
1. Hvad er en AC-strømforsyning?
En AC-strømforsyning er en elektrisk kilde eller enhed designet til at modtage, kontrollere, beskytte, distribuere eller levere vekselstrøm til tilsluttet udstyr. Industrielle AC-strømforsyningspaneler kan kombinere distribution, beskyttelse, switching, måling og tilslutningsfunktioner.
2. Hvad er forskellen mellem et AC-strømforsyningspanel og en AC-panelboks?
Et AC-strømforsyningspanel er generelt beregnet til et mere omfattende arrangement af AC-input, distribution, beskyttelse og kontrolkredsløb. En AC-panelboks er normalt mere kompakt og er velegnet til lokaliseret strømfordeling eller kontrol på udstyrsniveau.
3. Hvilke oplysninger skal jeg give, når jeg anmoder om en AC-strømforsyning?
Nyttige oplysninger omfatter systemspænding, mærkestrøm, antal kredsløb, belastningstyper, installationsmiljø, krav til kapsling, kabelindføringsretning, monteringsmetode, overvågningskrav, gældende standarder og projekttegninger. Et enkelt-line diagram og belastningsliste kan gøre teknisk evaluering meget lettere.
4. Kan en AC-strømforsyning tilpasses?
Ja. Afhængigt af projektet kan en AC-strømforsyning konfigureres omkring elektriske klassifikationer, kredsløbsmængde, beskyttelsesanordninger, kabinetdimensioner, komponentlayout, kabelindføring, monteringsarrangement, overvågningsfunktioner, navneskilte og dokumentationskrav.
5. Hvor er AC-strømforsyningspaneler almindeligvis brugt?
Typiske anvendelser omfatter industriel fremstilling, infrastruktur, telekommunikation, vedvarende energiprojekter, automationssystemer, hjælpestrømsystemer og maskinintegration.
6. Hvorfor er valg af kabinet vigtigt?
Indkapslingen beskytter elektriske komponenter og ledninger mod miljømæssige og mekaniske forhold. Støv, fugt, temperatur, installationsplacering, kabelføring og vedligeholdelsesadgang bør alt sammen tages i betragtning ved valg af kabinet.
7. Kan HAGOE støtte oversøiske projekter?
HAGOE yder ingeniør- og eksportsupport til relevante projekter, herunder teknisk rådgivning, tilpasset fremstilling, kvalitetsdokumentation, eksportemballage, logistikkoordinering, installationsvejledning og teknisk support efter salg.
En pålideligAC strømforsyninger mere end et kabinet, der indeholder elektriske komponenter. Det er en vigtig grænseflade mellem upstream-strømkilden og downstream-udstyret, der kombinerer strømfordeling, beskyttelse, isolering, switching, overvågning og organiseret ledningsføring i henhold til kravene i applikationen.
Den mest effektive løsning begynder med en klar forståelse af den elektriske belastning og installationsmiljøet. Spænding og strøm er essentielle udgangspunkter, men belastningskarakteristika, fejlforhold, kapslingskrav, kabelføring, vedligeholdelsesadgang, overvågningsbehov og fremtidig udvidelse bør også evalueres.
For industrielle brugere, udstyrsproducenter, EPC-entreprenører, infrastrukturudviklere, telekommunikationsfaciliteter og vedvarende energiprojekter kan arbejdet med en erfaren producent forenkle denne proces.HAGOEkombinerer elektroteknik, fremstilling, test, tilpasning og eksportstøtte for at udvikle AC-strømforsyningsløsninger til forskellige projektforhold.
Hvis du vurderer et vekselstrømsforsyningspanel, vekselstrømspanelboks eller en tilpasset vekselstrømsfordelingsløsning, skal du give HAGOE dine elektriske specifikationer, belastningsoplysninger, tegninger og installationskrav.Kontakt osfor at diskutere dine projektkrav og finde en praktisk AC-strømforsyningskonfiguration til din applikation.
