AC-strømforsyningspanelet kan konfigureres med dobbelte AC-indgående forsyninger, hvor projektet kræver en alternativ kilde til hjælpebelastninger. Automatisk eller manuel overførsel kan vælges i henhold til kontrolskemaet, med mekanisk og elektrisk sammenlåsning indbygget, hvor det er nødvendigt for at forhindre en uhensigtsmæssig samtidig lukketilstand. Overførselslogikken, indgående klassificering og kontrolarrangementet bekræftes i henhold til projektets elektriske tegninger og belastningskrav.
Den udgående sektion kan udstyres med afbrydere valgt i henhold til belastningskarakteristika og beskyttelseskrav. Dette muliggør separat afgreningsbeskyttelse for hjælpebelastninger såsom beskyttelsesudstyr, automationssystemer, kommunikationsudstyr og belysning. Indgående kapacitet, afbryderklassifikationer, antal udgående kredsløb og brydekapacitet bør vælges i henhold til projektets belastningsplan og tilgængelige kortslutningsparametre i stedet for at bruge en fast konfiguration.
Afhængigt af overvågningskravene kan HJP-serien inkorporere digitale målere til måling af trefaset spænding, strøm, frekvens og effektfaktor. For projekter, der kræver tilslutning til et tilsynsovervågningssystem,RS485 og MODBUS kommunikationkan konfigureres med kompatible overvågningsenheder. De tilgængelige kommunikationsfunktioner afhænger af den valgte måler og den overordnede systemarkitektur.
HJP-seriens vekselstrømsfordelingspanel kan konfigureres med overspændingsbeskyttelsesanordninger, alarmindikatorer og relaterede beskyttelseskomponenter i henhold til projektets elektriske design. Det endelige beskyttelsesarrangement bør bestemmes baseret på systemspænding, jordingskonfiguration, belastningskarakteristika og gældende lokale standarder for at sikre kompatibilitet mellem beskyttelsesanordningerne og det elektriske system.
| Teknisk parameter | Specifikation |
|---|---|
| Nominel spænding | 380/220 VAC ±20 % |
| Nominel frekvens | 50 Hz / 60 Hz |
| Antal AC-indgangslinjer | 1 eller 2 |
| Isolationsspænding | 1000 V |
| Vurderet korttidsmodstandsstrøm | >40 kA (RMS) |
| Nominel spidsmodstandsstrøm | 100 kA |
| Beskyttelsesgrad | IP30 eller derover |
| Panelstruktur | PK-10 type |
| Skab Dimensioner (B × D × H) | 800 × 600 × 2260 mm eller 2360 mm |
Valg af vekselstrømsforsyningspanel skal være baseret på indgående forsyningsarrangement, belastningskapacitet, udgående kredsløb, beskyttelseskrav og overvågningsarkitektur. For understationshjælpesystemer, der kræver en alternativ kilde, kan dobbelte indgående forsyninger med automatisk overførsel overvejes.
Til generel industriel distribution kan den indgående og udgående konfiguration vælges i henhold til de tilsluttede belastninger.
Inden tilbud kan HAGOE gennemgå kundensenkeltlinjediagram, belastningsplan, nominel spænding, indgående forsyningsarrangement, antal udgående kredsløb, kabinetdimensioner og overvågningskravfor at etablere den nødvendige konfiguration.

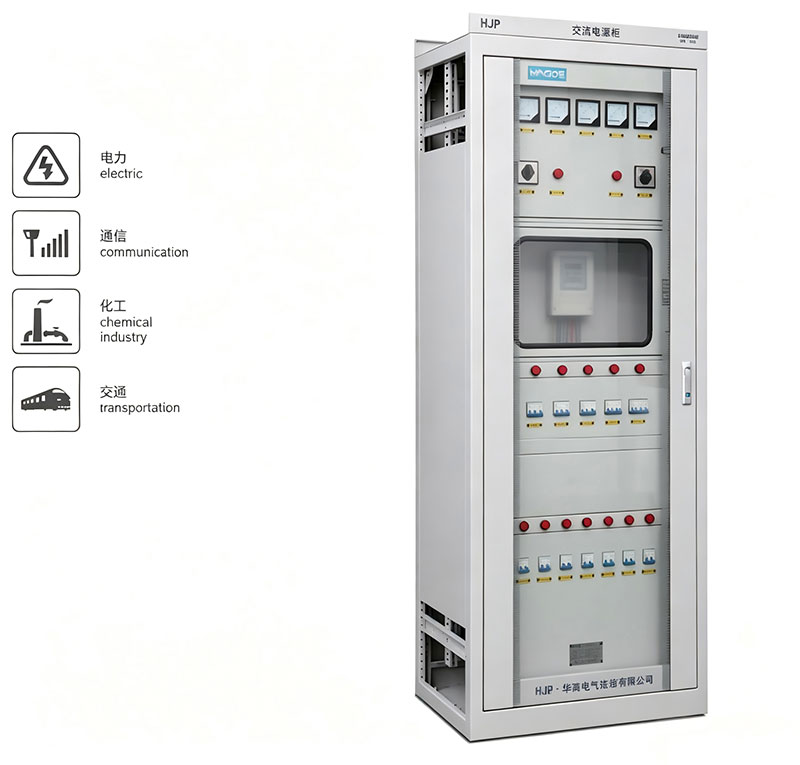

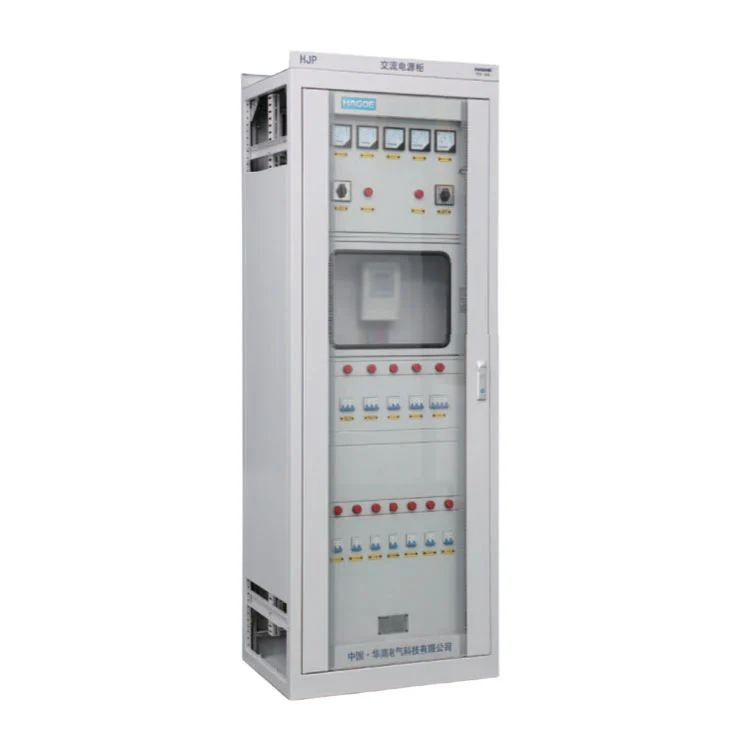

HJP-serien er designet til elektriske og industrielle applikationer, der kræver ekstra vekselstrømsfordeling.
Itransformerstationer og kraftværker, kan den levere stationsservicebelastninger, herunder beskyttelse, automatisering, kommunikation, kontrol og belysningsudstyr.
Iindustrielle produktionsfaciliteter, den kan bruges i kontrolrum, MCC-rum og andre lavspændings-hjælpedistributionsområder.
Foroversøiske EPC-projekter, skabskonstruktion, elektriske komponenter og overvågningsfunktioner kan tilpasses i henhold til lokale el-krav og godkendte projekttegninger.
China HAGOE Electric er en kvalificeret leverandør til State Grid Corporation of China, China Southern Power Grid og Guangdong Power Grid. Virksomhedens produkter har bestået de relevante State Grid-certificeringer og er blevet udvalgt med succes gennem tilbudsprojekter organiseret af elnetsystemer. HAGOE Electric leverer højkvalitets, stabile og pålidelige produkter til genopbygning af elnet, opgradering og elsikkerhed.
HAGOE leverer projektbaseret tilpasning tilEPC-entreprenører, oversøiske distributører, elektriske systemintegratorer og industrielle brugere. Afhængig af de bekræftede tekniske krav kan HJP-serien tilpasses med hensyn til kabinetdimensioner, indgående arrangement, udgående kredsløb, afbrydere og målere, overvågningsmoduler, kommunikationsgrænseflader, samleskinnekonfiguration, kabelindføring og OEM-navneskilte.
For oversøiske projekter kan HAGOE også koordinereteknisk dokumentation, eksportemballage, flersproget mærkning og international logistiksupportefter det aftalte leveringsomfang.

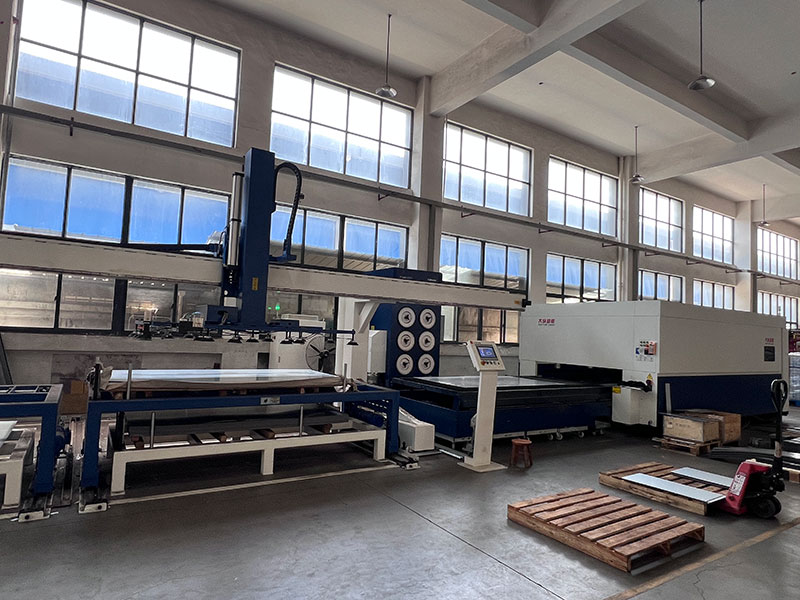

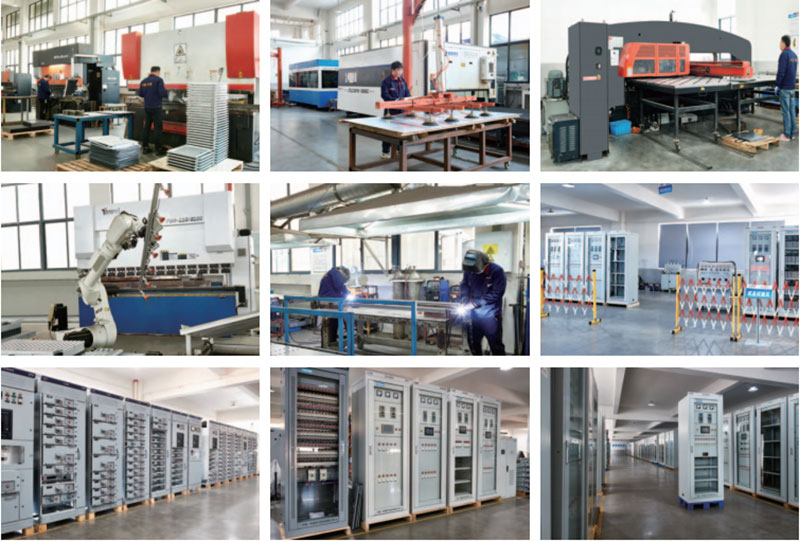

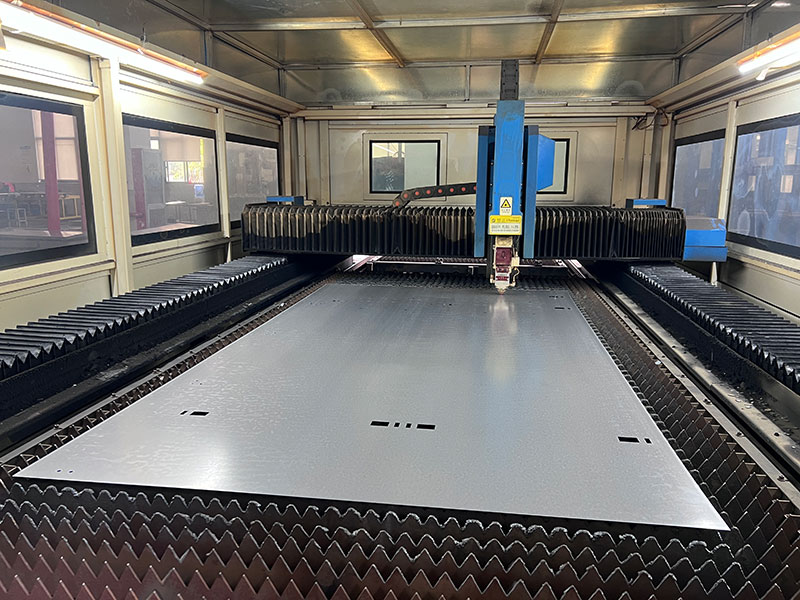

HAGOE integrerer R&D, metalpladefremstilling, elektrisk samling og produkttest i sit produktionssystem. Produktionsbasen er udstyret med TRUMPF laserskæremaskiner, AMADA CNC bukkemaskiner, CNC revolverstansemaskiner og præcisionsklippeudstyr til elskabsfremstilling. Samlingsprocesser dækker kabinetkonstruktion, samleskinnebearbejdning, elektriske ledninger og komponentinstallation efterfulgt af gældende elektriske ydeevneinspektioner før forsendelse.
For HJP Series AC Power Supply Panel fokuserer kvalitetskontrol på kabinetkonstruktion, samleskinne- og ledningsarbejde, komponentinstallation, beskyttelsesfunktioner og elektrisk ydeevne. HAGOE driver også intelligente ældningstestsystemer, udstyr til test af elektrisk ydeevne, EMC-testsystemer, høj- og lavtemperatur fugt-varme testkamre og IP-testudstyr. Passende testprocedurer anvendes i henhold til produkttype og projektkrav.

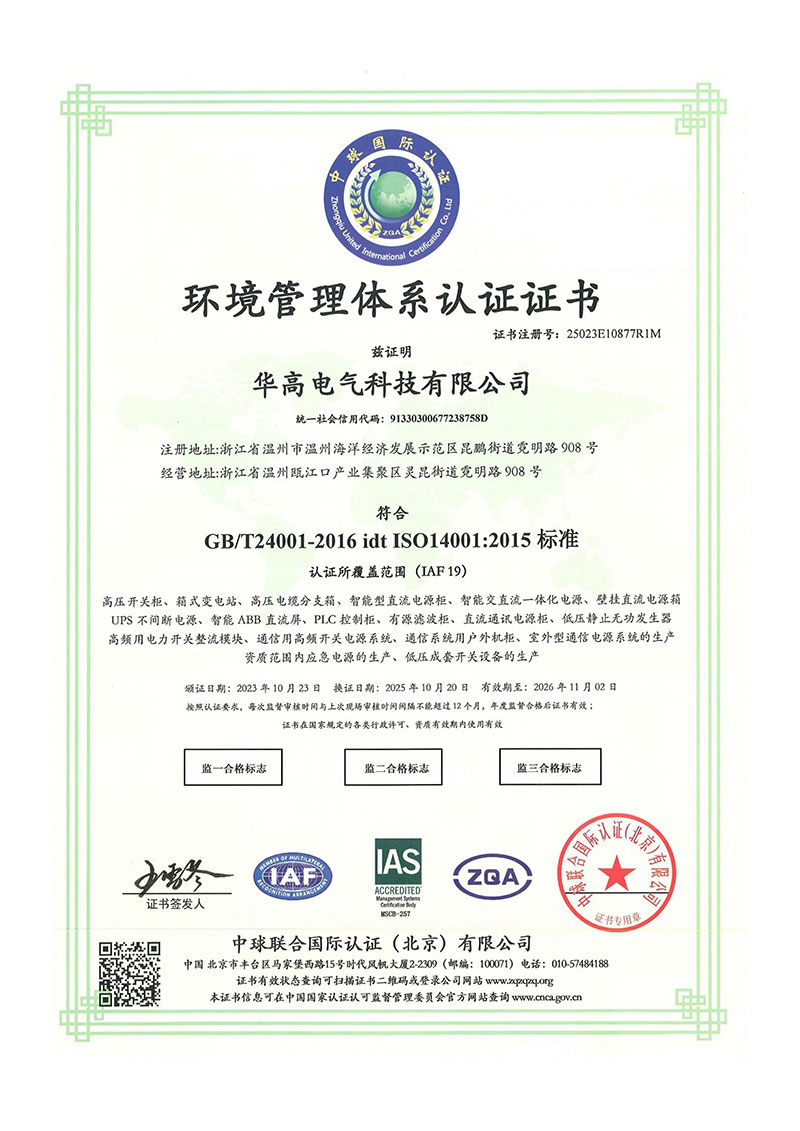

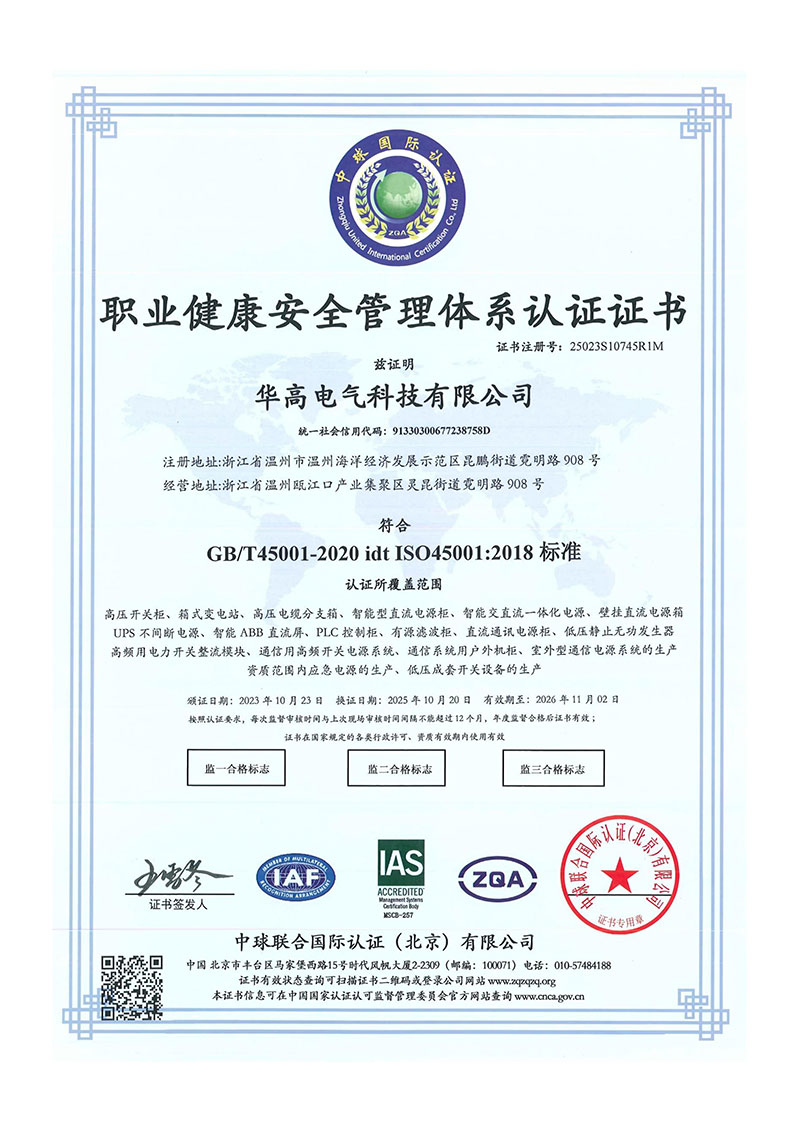

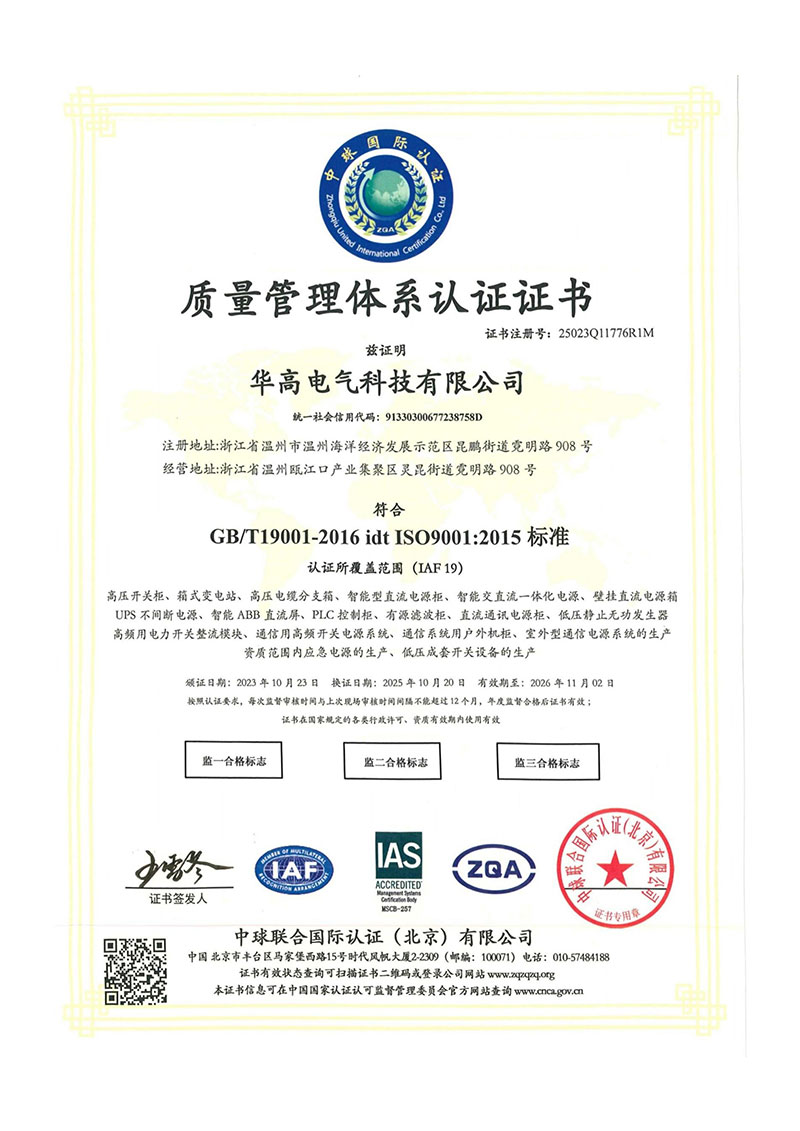

HAGOEs produktionsstyringssystemer er certificeret tilISO 9001:2015, ISO 14001:2015 og ISO 45001:2018. ISO 9001 Quality Management System-certifikatet ernr. 25023Q11776R1M, ISO 14001 Environmental Management System-certifikatet ernr. 25023E10877R1M, og certifikatet ISO 45001 Arbejdsmiljøledelsessystem ernr. 25023S10745R1M.
Det certificerede omfang dækker produkter, herunder DC-strømforsyningsskabe, AC/DC-integrerede strømsystemer, UPS-systemer, koblingsudstyr, PLC-styreskabe, kommunikationsstrømsystemer og lavspændingskoblingsanlæg.
For specifikke HJP-konfigurationer, relevant dokumentation som f.eksCCC-, CE-, CB-, RoHS- eller produkttestrapporterkan leveres i henhold til den faktiske konfiguration og destinationsmarkedskrav.
HAGOE forbereder eksportemballage i henhold til skabsdimensioner, transportmetode og destinationskrav. Standardbeskyttelse kan omfatte strækfilm, hjørnebeskyttelse og trækasser, med den endelige emballagestruktur bekræftet i henhold til ordre- og forsendelsesbetingelserne.
Oversøiske ordrer kan leveres underFOB eller CIF vilkår, sammen med eksportdokumenter, tekniske manualer, ledningsdiagrammer og flersprogede produktetiketter. Delvis CKD-forsyning kan også diskuteres for projekter, der kræver oversøisk montage, hvor det tekniske omfang tillader det.
Endelig leveringstid skal bekræftes eftertegninger, tekniske specifikationer, komponentkonfiguration og ordremængdeer blevet afsluttet.
HAGOE Electric Technology Co., Ltd. blev etableret i2008og har udviklet langsigtede kapaciteter inden for forskning og udvikling og fremstilling af strømforsyningssystemer, lavspændingsdistributionsudstyr, industrielt automationsudstyr og nye elektriske energiprodukter.
Selskabet besidder34 godkendte nationale patenter, driver produktionsudstyr, herunder TRUMPF laserskæring og AMADA CNC bukkemaskiner, og opretholder testkapaciteter, der dækker elektrisk ydeevne, EMC, ældning, miljøforhold og IP-beskyttelse.
Dets ledelsessystemer er certificeret tilISO 9001, ISO 14001 og ISO 45001, mens dets produkter og tjenester når ud til kunder i Kina ogmere end 30 lande og regioneroversøisk.
For EPC-entreprenører, distributører og industrielle brugere, der køber HJP-seriens AC-strømforsyningspaneler, kan HAGOE levere en integreret forsyningsproces, der dækkerteknisk konfiguration, produkttilpasning, fremstilling, kvalitetsinspektion og eksportlevering.
Produktspecifik ydeevne, certificering og projektreferencer kan verificeres i henhold til den faktiske konfiguration og understøttende teknisk dokumentation.
HJP Series AC Power Supply Panel er designet tilekstra vekselstrømsfordelingi transformerstationer, kraftværker, industrianlæg, kontrolrum og anden elektrisk infrastruktur. Den kan levere strøm til relæbeskyttelse, automatisering, kommunikation, belysning og andre stationsservicebelastninger.
Ja. HJP-serien kan konfigureres meddobbelt AC indgående forsyningertil applikationer, der kræver en alternativ strømkilde. Automatisk eller manuel overførsel kan vælges i henhold til projektets elektriske skema, med overførselslogikken bekræftet under teknisk design.
Standardkonfigurationen er designet tilAC 380V/220V, 50Hzlavspændingssystemer. EN60Hz konfigurationkan også leveres i henhold til projektets krav og de valgte elektriske komponenter.
Ja. HAGOE leverer projektbaseret tilpasning tilEPC-entreprenører, distributører, systemintegratorer og industrielle brugere. Skabsdimensioner, indgående forsyningsarrangementer, udgående kredsløb, afbrydere, målere, overvågningsmoduler, kommunikationsgrænseflader, kabelindføring, samleskinnekonfiguration og OEM-navneskilte kan tilpasses i henhold til de godkendte tekniske krav.
Panelet kan konfigureres med digitale overvågningsenheder tilspænding, strøm, frekvens og effektfaktor. Hvor det er nødvendigt,RS485/MODBUS kommunikationkan indbygges for tilslutning til et tilsynsovervågningssystem. Den endelige kommunikationskonfiguration afhænger af det valgte overvågningsudstyr og systemarkitektur.
For nøjagtig konfiguration og tilbud skal kunderne angiveenkeltlinjediagram, belastningsplan, nominel spænding, indgående strømarrangement, antal udgående kredsløb, kabinetdimensioner, overvågningskrav, gældende standarder og ordremængde. Til EPC-projekter er de godkendte elektriske tegninger og tekniske specifikationer særligt nyttige.
Ja. Afhængigt af projektets omfang kan HAGOE levereproduktspecifikationer, ledningsdiagrammer, tekniske manualer, inspektionsoptegnelser, testdokumentation og eksportdokumenter. Dokumentationspakken kan bekræftes inden produktion.
HAGOEs produktionsstyringssystemer er certificeret tilISO 9001:2015, ISO 14001:2015 og ISO 45001:2018. Afhængigt af den faktiske produktkonfiguration og destinationsmarked, relevantCCC, CE, CB, RoHS eller produkttestdokumentationkan også leveres, hvor det er muligt.
Ja. HAGOE støtter oversøiske EPC-projekter medtechnical configuration, OEM customization, manufacturing, quality documentation, export packaging, logistics coordination, and technical support. Ifølge virksomhedens optegnelser er HAGOEs produkter og tjenester blevet udvidet tilmere end 30 lande og regioner.
HAGOE integrerer pladefremstilling, elektrisk samling og produkttest i sit produktionssystem. Dets produktionsfaciliteter omfatterTRUMPF laserskæremaskiner, AMADA CNC bukkemaskiner, CNC revolverstansemaskiner og udstyr til test af elektrisk ydeevne. Kvalitetskontrol dækker kabinetkonstruktion, komponentinstallation, ledningsføring, skinnearbejde, beskyttelsesfunktioner og gældende elektriske ydeevnetest.
Ja. HAGOE kan støtteOEM-branding og projektspecifikke konfigurationer, herunder navneskilte, produktetiketter, dokumentation, skabsspecifikationer og udvalgte elektriske komponenter. OEM-krav skal bekræftes sammen med den tekniske specifikation før produktion.
Produktionsgennemløbstiden afhænger afskabsmængde, elektrisk konfiguration, komponentvalg, tilpasningskrav og tegningsgodkendelse. En bekræftet leveringsplan kan leveres, efter at den tekniske specifikation, tegninger og indkøbsordre er færdiggjort.
