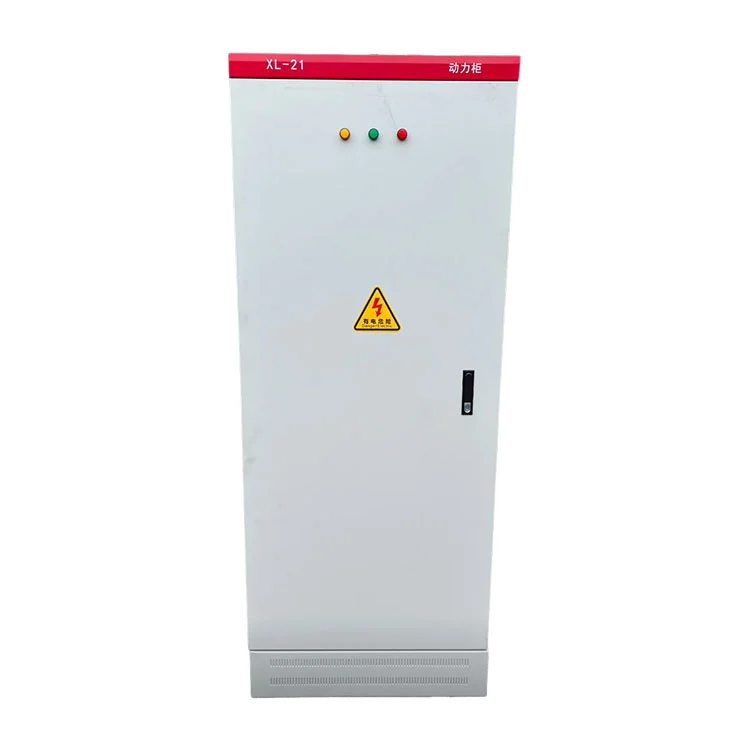

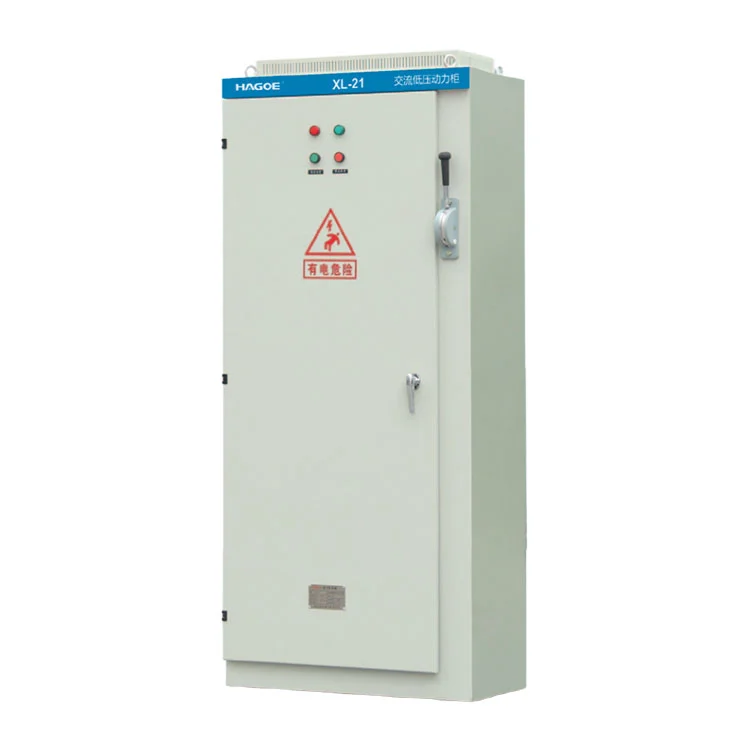

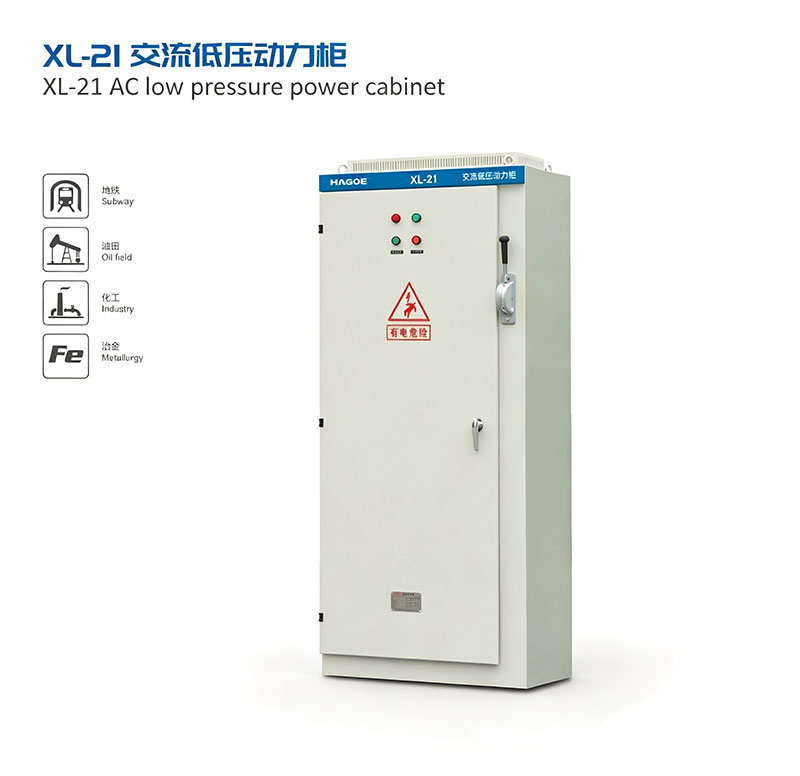

HAGOE XL-21AC Panel Box er en lavspændings vekselstrømsdistributionsløsning designet til industrielle, kommercielle og infrastrukturapplikationer. Med koldvalset stålkabinet, kobberskinne og modulære komponenter, kan den tilpasses til EPC-projekter, fabrikker, telestationer og vedvarende energisystemer.

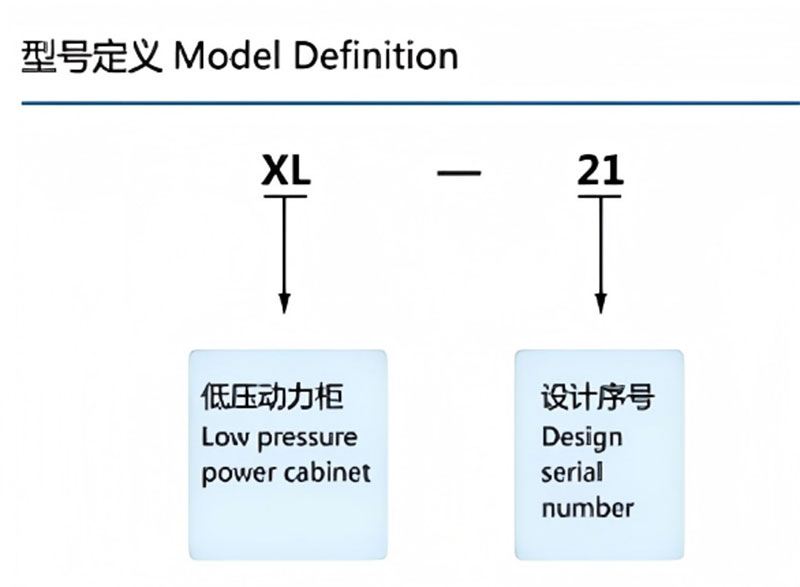

DeHAGOE XL-21AC Panel Box er et lavspændings-AC-distributionspanel af fast type designet til regional og terminal strømdistribution i fabrikker, kommercielle bygninger, telekommunikationsfaciliteter, vedvarende energisystemer og hjælpestrømapplikationer.
Panelet modtager en etableret220V enfaseteller380V trefasetAC forsyner og distribuerer strøm til flere udgående kredsløb gennem den indgående beskyttelsesenhed, kobberskinnesystem og grenafbrydere. Afhængig af projektets krav kan den interne montage bl.aMCCB'er, MCB'er, RCCB'er, SPD'er, målere og kommunikationsmoduler.
Skabet er fremstillet af koldvalset stål med pulverlakeret overfladebehandling. AdskilleN og PE samleskinnerkan leveres for at opretholde et klart neutralt og beskyttende jordarrangement.IP30er velegnet til standard indendørs installationer, mensIP54/IP55konfigurationer kan specificeres til applikationer, der kræver højere kabinetbeskyttelse.
AC-panelboksen er ikke begrænset til en enkelt fast skabskonfiguration. HAGOE kan bestemme kapslingsdimensioner, indgående kapacitet, udgående kredsløbsmængde, kabelindføringsarrangement og komponentvalg i henhold til kundensenkeltlinjediagram (SLD), lastliste, installationsforhold og tekniske specifikationer.
Denne projektbaserede konfiguration gør produktet velegnet tilEPC entreprenører, elektriske systemintegratorer, industrielle brugere og OEM-kunder, der kræver mere end en hyldevare.
Vekselstrømsfordelingspanelet modtager opstrøms lavspændings-vekselstrømsforsyningen og distribuerer den gennem hovedbeskyttelsesenheden og kobberskinnesystemet til flere uafhængige udgående kredsløb.
Individuelle kredsløb kan levere produktionsudstyr, lyssystemer, styreudstyr, teleudstyr og andre hjælpebelastninger. Til fabriksprojekter kan udgående kredsløbsklassifikationer og mængder vælges i henhold til udstyrsbelastningslisten.
Panelet kan også bruges som en lokal AC distributionsenhed på udgangssiden afUPS systemerellersolcelle-invertere, forudsat at de elektriske parametre og beskyttelseskrav er korrekt afstemt.

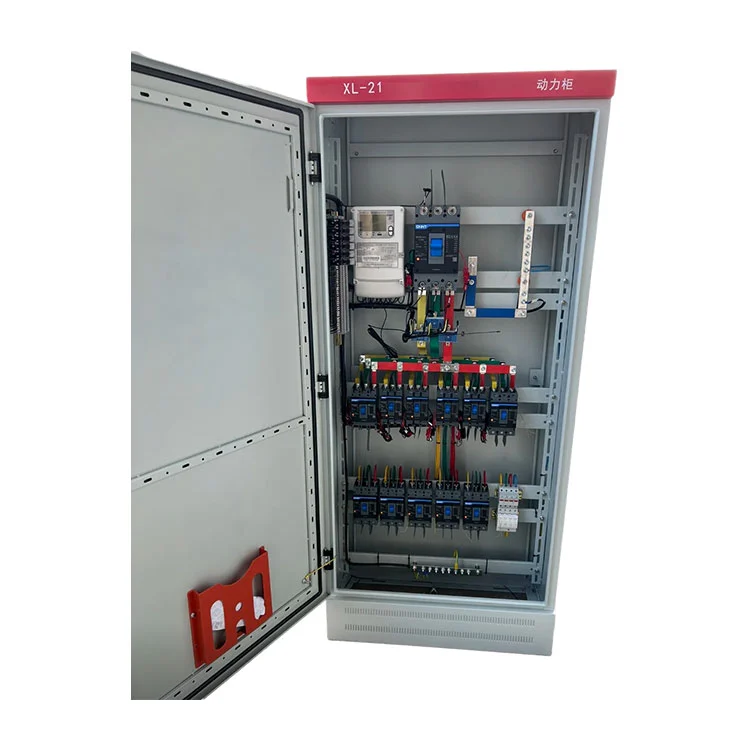

Panelet kan udstyres medMCCB'er, MCB'erog andre kredsløbsbeskyttelsesanordninger i henhold til projektbeskyttelsesskemaet. Den indgående hovedafbryder giver isolering og beskyttelse af distributionsenheden, mens udgående afbrydere beskytter individuelle kredsløb mod overbelastning og kortslutningsforhold.
RCCBbeskyttelse kan tilføjes, hvor fejlstrømsbeskyttelse er påkrævet. Komponentmærker kan vælges i henhold til kundespecifikationer, projektstandarder og indkøbskrav.
Til husholdningsbrug, elektriske komponenter med gældendeCCC certificeringkan specificeres. Til eksportprojekter kan kinesiske eller internationale mærker vælges i henhold til den nødvendige tekniske standard.
AC-distributionsboksen kan konfigureres med separatN og PE samleskinnerat opretholde et klart neutralt og beskyttende jordarrangement. Metalkabinettet er forbundet til det beskyttende jordsystem som en del af panelets jordingskonfiguration.
Til telekommunikationsfaciliteter, udendørs elskabe, kontrolsystemer og vedvarende energiapplikationer,SPDoverspændingsbeskyttelse kan tilføjes i henhold til projektets krav.
SPD-typen og -konfigurationen bør vælges baseret på det elektriske system, jordingsarrangement, installationsmiljø og gældende lokale standarder.
DeXL-21er en vekselstrømsdistributionsenhed med lav spænding og udfører ikke spændingstransformation.
Standard konfigurationer understøtter:
Panelet bør installeres i et elektrisk system, hvor forsyningsspændingen allerede er etableret. Hvis spændingstransformation eller elektrisk isolering er påkrævet, kan HAGOE levere tilsvarende transformer- eller strømforsyningsudstyr separat.
For projekter, der kræver elektrisk dataindsamling,XL-21kan integrere voltmetre, amperemetre, energimålere eller denHAGOE HG-ZJAC overvågningsmodul.
Afhængigt af den valgte konfiguration kan overvågningssystemet indsamle parametre, herunder spænding, strøm, frekvens, strøm og energiforbrug. MedRS485/MODBUSkommunikation, kan de indsamlede data kobles tilBMS, SCADAeller andre industrielle overvågningsplatforme.
Denne mulighed er velegnet til fabrikker, telerum, automationsfaciliteter og andre installationer, hvor centraliseret el-overvågning er påkrævet.
| Serienummer | Projekter | Enhed | Data |
|---|---|---|---|
| 1 | Nominel spænding af hovedkredsløb | V | AC 380 |
| 2 | Hjælpekredsløbsspændingsmærkning | V | AC 220, 380 |
| 3 | Nominel frekvens | Hz | 50 |
| 4 | Nominel isolationsspænding | V | 660 |
| 5 | Nominel strøm | A | ≤800 |
Note:Hvis de faktiske driftsbetingelser overstiger ovenstående krav, bedes du kontakte vores virksomhed for teknisk bekræftelse.
AC-panelboksen kan bruges til regional strømfordeling i produktionsværksteder, udstyrsrum og hjælpefaciliteter. Den distribuerer strøm fra opstrøms lavspændingssystemet til produktionsudstyr, belysning, kontroller og hjælpebelastninger.
For større fabriksprojekter kan udgående kredsløbsklassificeringer og mængder konfigureres i henhold til udstyrsbelastningslisten.
Til telerum og udendørs kommunikations-elskabe, denXL-21kan fungere som en AC-indgangs- og grenfordelingsenhed.
Højere kabinetbeskyttelse,SPDog intelligent overvågning kan specificeres i henhold til installationsmiljøet og projektkravene.
DeXL-21kan installeres på AC-siden af solcelle-invertere, udgangssiden afUPS systemerog andre hjælpedistributionssystemer for vedvarende energi.
Korrekt valg af indgående og udgående beskyttelsesenheder giver isolation og kredsløbsbeskyttelse mellem strømudstyr og nedstrømsbelastninger.
For projekter, der kræver ekstra AC-distributionXL-21kan udføre kompakte downstream distributionsopgaver.
For35kV-500kVunderstationer og applikationer med højere station-service strømkrav, HAGOE leverer ogsåHJP-serien AC Power Supply Panel, som er placeret som et dedikeret station-service AC-strømsystem.
HAGOE Electric Technology Co., Ltd.er baseret i Wenzhou, Zhejiang, Kina. Etableret i2008, har virksomheden beskæftiget sig med udvikling og fremstilling af strømforsyningssystemer, lavspændingsanlæg og tilhørende elektrisk udstyr.
HAGOE har registreret kapital påRMB 21 millioner, en arbejdsstyrke på50–99 ansatteog34 patenter.

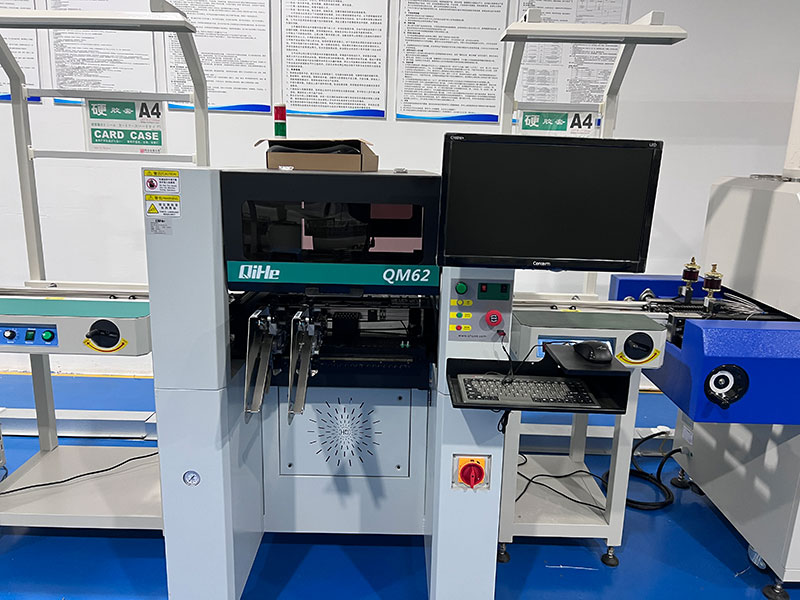

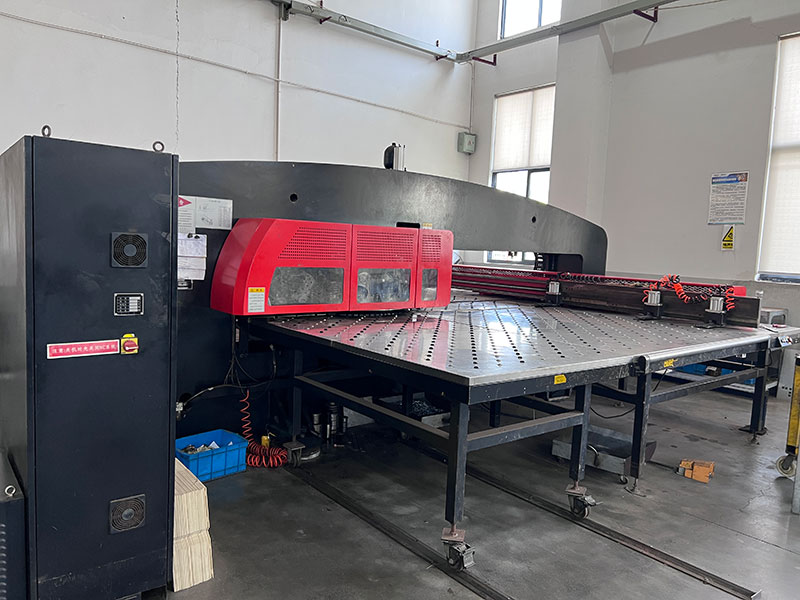

AC Panel Box produktion dækker nøgleprocesser, herunder metalpladefremstilling, pulverlakering, kobberskinnebearbejdning, installation af elektriske komponenter, ledninger og slutinspektion.
Vedligeholdelse af disse processer i HAGOEs produktionssystem giver virksomheden mulighed for at justere skabsdimensioner og interne konfigurationer i henhold til kundetegninger og projektstyklister i stedet for at begrænse købere til faste standardkonfigurationer.
hverXL-21panelet gennemgår rutinemæssig fabriksinspektion før forsendelse. Afhængigt af konfigurationen og projektkravene kan inspektion omfatte isolationsmodstand, dielektrisk modstand, afbryderdrift, ledningsverifikation og funktionskontrol.
Relevante dokumenter såsom ledningsdiagrammer, testregistreringer og projektdokumentation kan leveres i henhold til ordrekravene for at understøtte installation, idriftsættelse og vedligeholdelse.
HAGOE ELECTRICAL TECHNOLOGY CO., LTD.driver certificerede ledelsessystemer, der dækker kvalitetsstyring, miljøledelse og arbejdsmiljø.
Virksomhedens nuværende ledelsessystemcertificeringer omfatter:
Det certificerede omfang dækker produktionen af DC-strømforsyningsskabe, AC/DC integrerede strømsystemer, UPS-systemer, koblingsudstyr, understationer, PLC-styreskabe, kommunikationsstrømsystemer og lavspændingskoblingsanlæg.
Til vekselstrømspanelprojekter kan individuelle elektriske komponenter vælges med relevantCCC certificeringeller andre kundespecificerede overholdelseskrav. Certificeringsstatus for hele panelet skal bekræftes i forhold til den faktiske produktkonfiguration og relevante certificeringsdokumenter.
DeXL-21er designet tilOEMogEPCkunder, der køber distributionsudstyr i henhold til specifikke projektkrav.
HAGOE kan konfigurere panelet baseret på kundens:
Tilpasning kan omfatte kabinetdimensioner, kabelindgangsretning, hovedafbryderklassificering, udgående kredsløbsmængde, kobberskinnespecifikation, målere,SPD, RCCB, kommunikationsmoduler, kabinetfarve og navnepladeoplysninger.
Til oversøiske projekter kan HAGOE også levere neutral branding, kundebranding, flersprogede etiketter og teknisk dokumentation.
Standard eksportemballage kan omfatte strækfilm, beskyttende hjørneafskærmninger og trækasser for at reducere risikoen for indkapsling og overfladeskader under transport.
For bulkprojekter er den typiske produktionstid ca15-25 hverdageefter teknisk tegningsbekræftelse. Den faktiske leveringstid afhænger af panelkonfigurationen, ordremængde, komponenttilgængelighed og teknisk godkendelsesplan.
HAGOE understøtter internationale handelsvilkår som f.eksFOBogCIFog kan yde delvisCKD/SKDmonteringsstøtte til oversøiske projekter efter behov.
ForEPC entreprenører, systemintegratorer og industrielle slutbrugere, HAGOE anbefaler at give følgende oplysninger i løbet af RFQ-fasen:
Efter at have modtaget den tekniske information kan HAGOE forberede den tilsvarende panelkonfiguration og levere GA-tegninger, hovedkomponentlister, tekniske specifikationer og kommercielle tilbud.
Produktionen begynder efter teknisk tegningsbekræftelse, efterfulgt af fabriksinspektion og test i henhold til den gældende produktkonfiguration og projektkrav.
DeHAGOE XL-21er et konfigurerbart lavspændings-vekselstrømsfordelingspanel designet omkring faktiske projektkrav snarere end en fast generisk bokskonfiguration.
Det er positioneret til regional og terminal AC-distribution i fabrikker, telekommunikationsfaciliteter, vedvarende energisystemer, kommercielle bygninger og industrielle hjælpestrømsystemer.
Til applikationer, der kræver et dedikeret vekselstrømssystem til stationsservice, især understationsprojekter, leverer HAGOEHJP-serien AC Power Supply Panelsom en stationsserviceløsning på højere niveau.
Med produktionserfaring tilbage til2008, en Wenzhou produktionsbase,ISO 9001/14001/45001styringssystemer og et bredere udvalg af strømforsynings- og lavspændingskoblingsprodukter, HAGOE leverer teknisk tilpasning og OEM-support til indenlandske og internationale projektkøbere.
Bedømmelsen bør baseres på den faktiske belastningsliste, maksimal driftsstrøm, fremtidig udvidelse, kabelkapacitet og beskyttelseskoordinering – ikke blot den samlede tilsluttede belastning. HAGOE kan konfigurere den indgående afbryder, samleskinne og udgående kredsløb i henhold til dinSLDog projektbelastningskrav.
Ja. HAGOE konfigurerer panelet i henhold til projektetSLD, belastningsliste, installationsplads og teknisk specifikation. Kapslingsdimensioner, afbryderklassifikationer, udgående kredsløb, kabelindføring, målere,SPD, RCCBog kommunikationsmoduler kan tilpasses.
Afbryderens brydekapacitet bør svare til den potentielle kortslutningsstrøm på installationsstedet. Typiske konfigurationer kan bruge4kA, 6kAeller10kAafbrydere, men det endelige valg skal bekræftes fra projektets elektriske design og beskyttelseskrav.
AC-panelboksen er hovedsageligt designet til lavspændingsregional og terminal AC-distribution i fabrikker, bygninger, telekommunikation og UPS-systemer. DeHJP-seriener placeret som et station-service AC-strømsystem til transformerstationer og industrielle faciliteter, med funktioner som dual-source transfer og station-service distribution.
Ja. DeXL-21kan konfigureres medSPD, RCCB, energimålere og denHAGOE HG-ZJovervågningsmodul.RS485/MODBUSkommunikation er tilgængelig for tilslutning af elektriske data tilBMS, SCADAeller andre overvågningssystemer.
Ja, med forbehold for det eksisterende skabs elektriske og mekaniske forhold. HAGOE kan evaluere de originale dimensioner, afbryderspecifikationer, kabelindføringspositioner, kredsløbsmængde ogSLDfor at afgøre, om et direkte udskiftning eller modificeret skab er påkrævet.

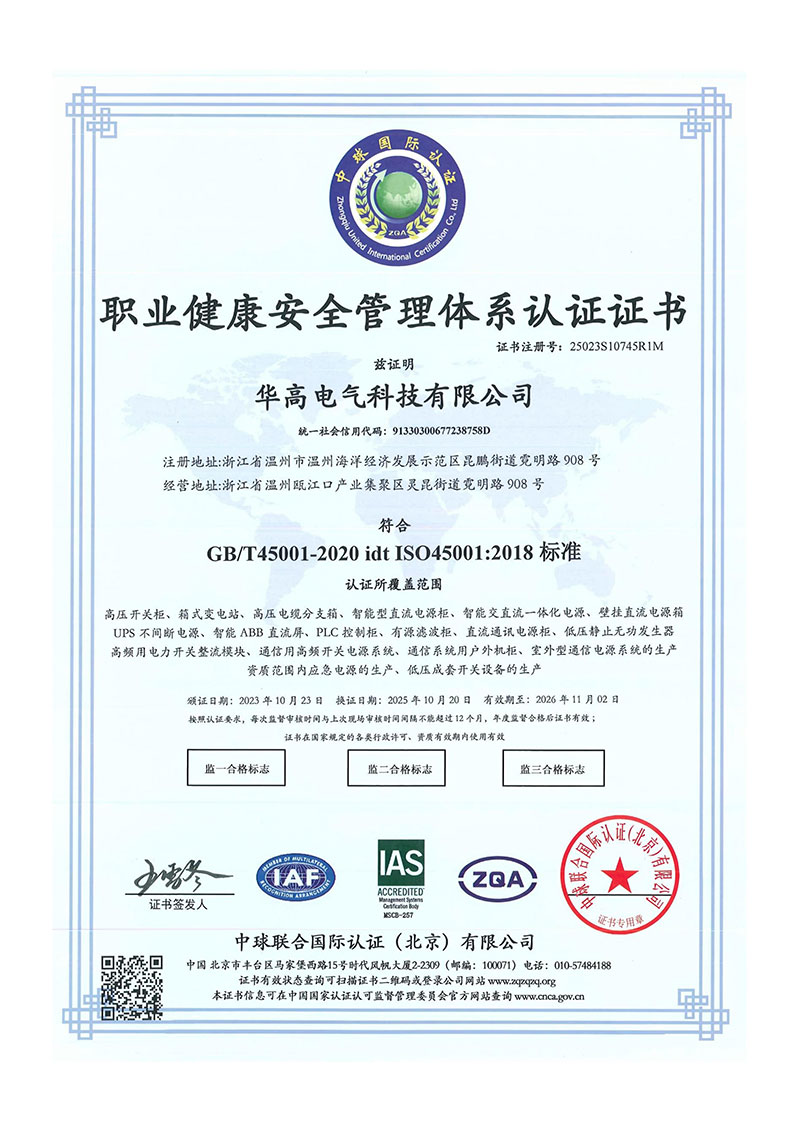

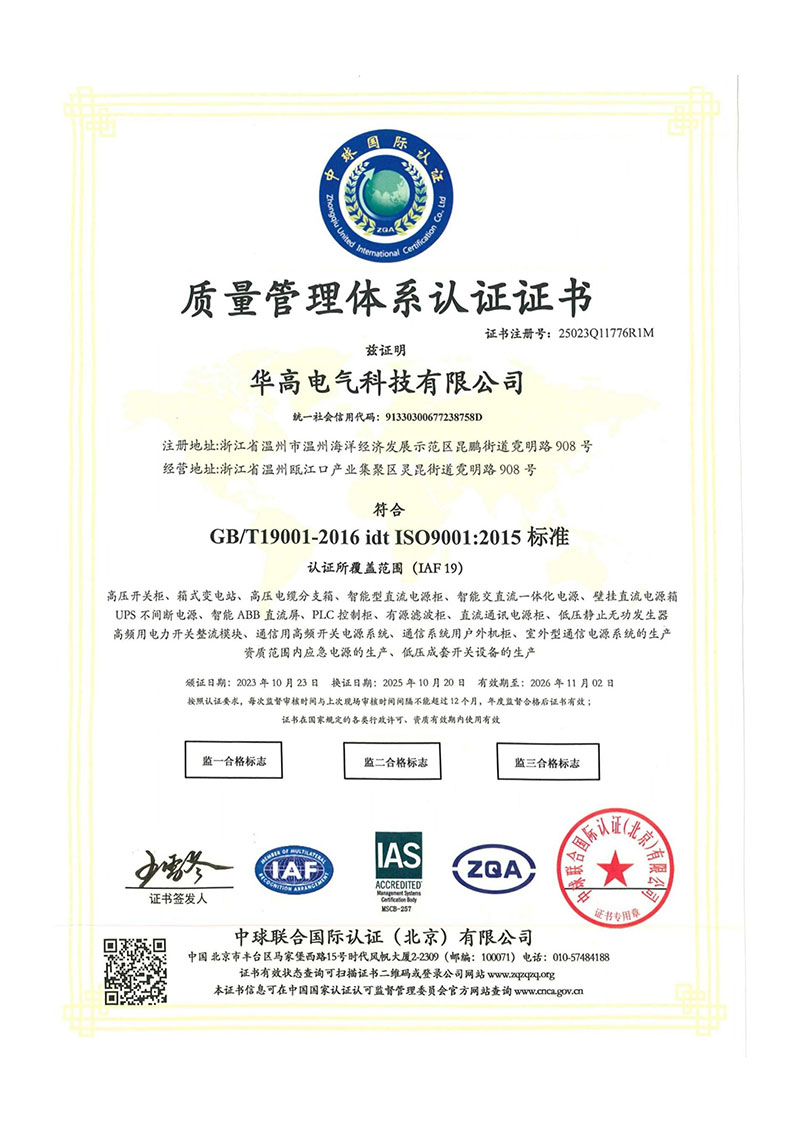

HAGOEs produktionsstyringssystemer er certificeret tilISO 9001:2015, ISO 14001:2015ogISO 45001:2018. Individuelle elektriske komponenter kan også vælges med gældendeCCC certificering. Certificering for hele panelet skal bekræftes i henhold til den faktiske konfiguration.
For et præcist tilbud bedes du angive systemspænding/frekvens,SLD, belastningsliste, indgående kapacitet, krav til udgående kredsløb, installationsmetode, IP-klassificering og foretrukne komponentmærker. HAGOE kan derefter udarbejde den passende konfiguration, tegninger, stykliste og tilbud.
