10kV højspændingskoblingsudstyr

10kV koblingsudstyr udfører de væsentlige funktioner til at modtage, distribuere, kontrollere og beskytte mellemspændingselektrisk strøm. I modsætning til 380V eller 660V lavspændingskoblingsudstyr, der bruges i downstream distribution, kræver et 10kV system større opmærksomhed på isolering, fejlafbrydelser, mekanisk sammenlåsning, opdeling og operatørsikkerhed.

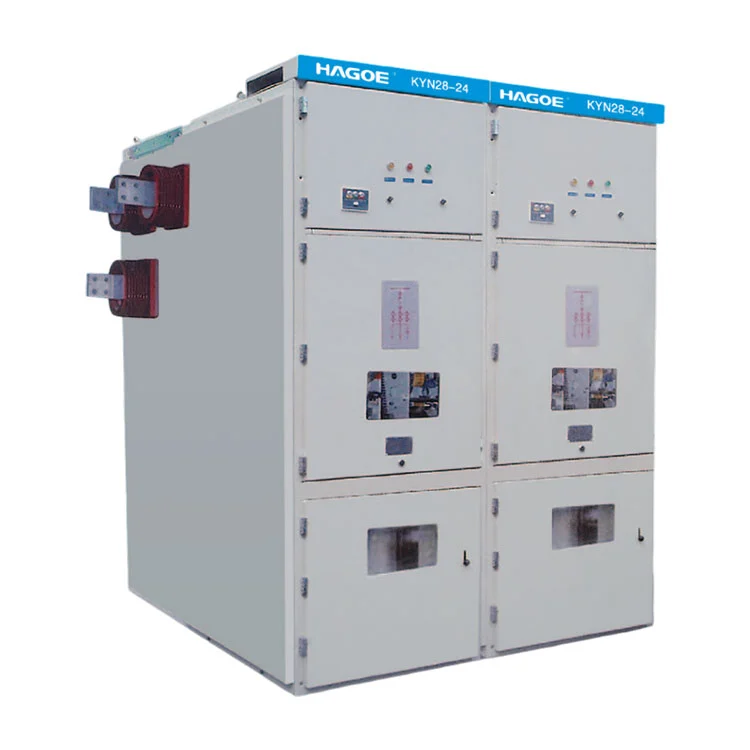

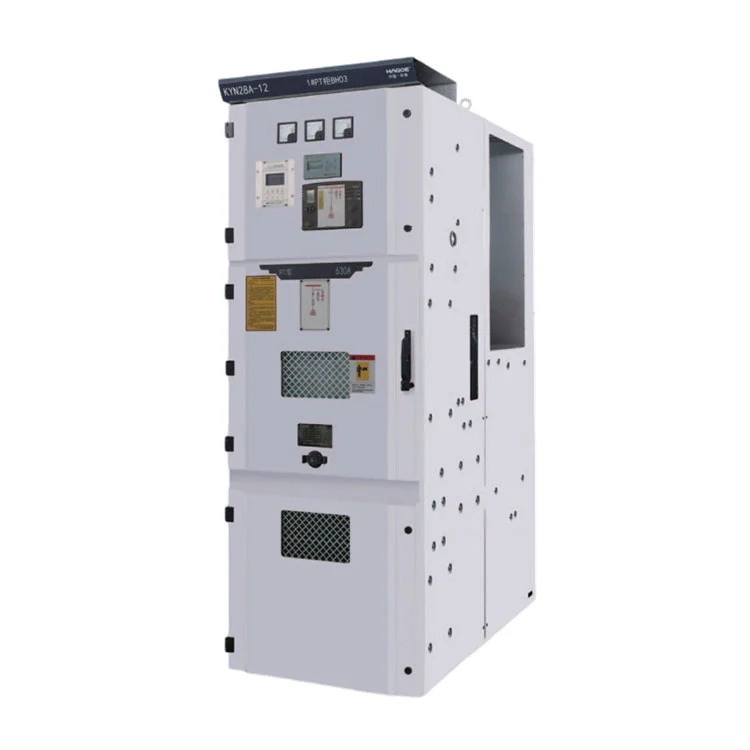

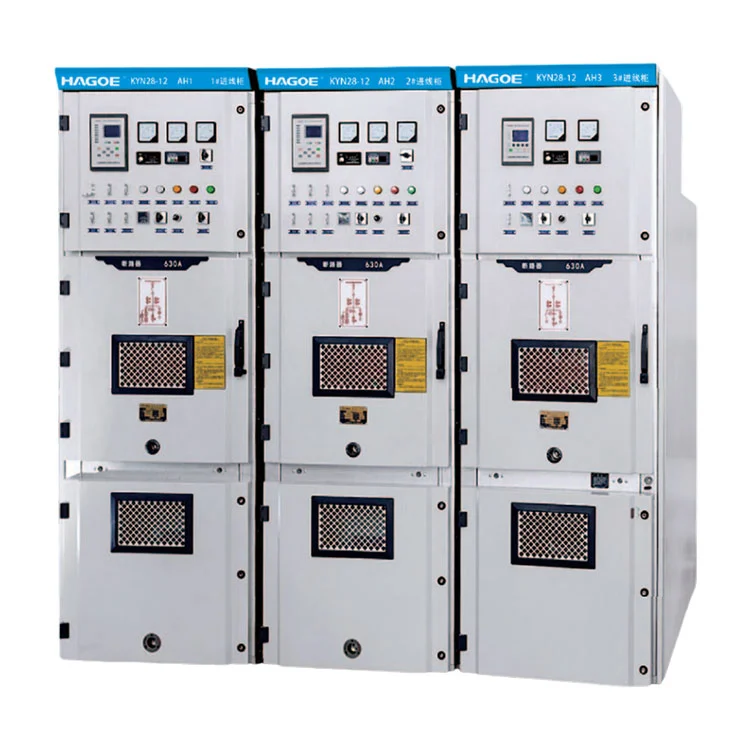

HAGOE KYN28-12 10kV højspændingskoblingsudstyr bruger en pansret udtrækkelig metalindkapslet struktur, der adskiller strømafbryderen, samleskinnen, kabel- og lavspændingskontrolområderne i dedikerede funktionelle rum. Lineup'et kan konfigureres til indgående feeders, udgående feeders, buskoblere, PT-applikationer og andre primære systemkrav.

For industrianlæg, transformerstationer, store bygninger og infrastruktur, der kræver 10kV strømforsyning, er korrekt konfiguration af mellemspændingskoblingsudstyr vigtig ikke kun for normal drift, men også for fejlisolering og vedligeholdelse.

Hvorfor bruge den aftagelige KYN28-12 struktur?

En af de vigtigste egenskaber ved KYN28-12 er densudtagelig afbryder lastbil.

I stedet for permanent at montere afbryderen inde i skabet, er afbryderen installeret som en selvstændig bevægelig funktionsenhed. Til projekter, der kræver periodisk inspektion, test eller udskiftning af afbrydere, kan det udtrækkelige design reducere demonteringsarbejdet i marken og holde det primære koblingsudstyr funktionelt adskilt fra andre kabinetområder.

Koblingsudstyret består hovedsageligt af enfast skabskarosseri og en udtrækkelig lastbil. Skabet og de indvendige funktionelle skillevægge er samlet ved hjælp af boltede forbindelser for at skabe klart definerede indvendige områder.

Afhængigt af projektkonfigurationen kan koblingsudstyret rumme vakuumafbrydere eller kontakter med fast belastning.

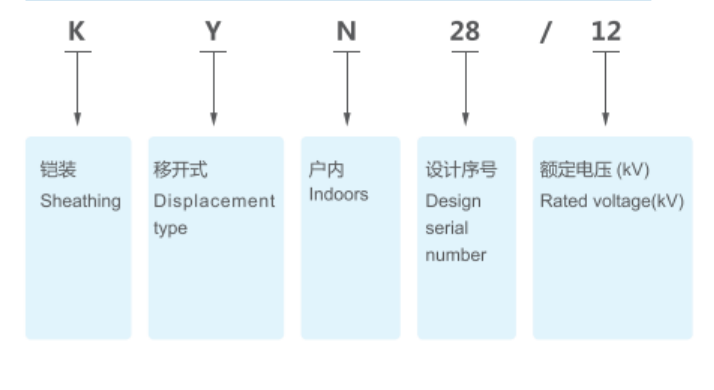

Model definition

Teknisk parameter

Mekanisk sammenlåsning og anti-fejlfunktionsdesign

For 10kV-udstyr er mekanisk design ikke blot et spørgsmål om kabinetfremstilling.Sammenlåsende og kontrollerede betjeningssekvenserer vigtige elementer i design af mellemspændingskoblingsanlæg.

KYN28-12 inkorporerer et mekanisk sammenlåsningsarrangement, der koordinerer lastbilens position, strømafbryderstatus og skabslågedrift, hvilket hjælper med at reducere risikoen for forkert betjening.

Dette er især vigtigt i mellemspændingssystemer, fordi forkerte koblingsoperationer kan resultere i beskadigelse af udstyr, strømafbrydelse eller alvorlige sikkerhedsrisici. Ved specificering af 10kV koblingsudstyr bør købere derfor vurdere mere end nominel spænding og strøm, herunder:

Type afbryder

Sammenlåsende arrangement

Jordingsarrangement

Isoleringsniveau

Rum design

Beskyttelses- og kontrolordning

Metalindkapslet struktur og IP4X-beskyttelse

KYN28-12 bruger enarmored metal-enclosed construction, med skabskabinet og indvendige skillevægge samlet med bolte.

Standardkabinettet giver enIP4X beskyttelsesklassificering, mens beskyttelsesniveauet for afbryderrummet er IP2X, når rumdøren er åben.

Den interne rumopdelte konstruktion holder samleskinnen, afbryderen og kabelområderne funktionelt adskilte og hjælper med at begrænse adgangen til spændingsførende komponenter.

Skabets overflade er afsluttet med en plastbelægning for at forbedre modstandsdygtigheden over for mekanisk påvirkning og korrosion. Skabsmaterialer og krav til overfladebehandling kan også gennemgås i henhold til projektets forhold.

Konfiguration af vakuumafbryder

KYN28-12 mellemspændingsvakuumkoblingsudstyr kan konfigureres med forskellige vakuumafbrydertyper i henhold til projektets krav, inkl.VD4, VVS1, VH1, VK og ZN28seriebrydere.

Vakuumafbrydere er velegnede til kobling og fejlbeskyttelse i mellemspændingsanlæg. I modsætning til traditionelle olieafbrydere bruger vakuumafbrydere ikke isolerende olie som det lysbuedæmpende medium, hvilket resulterer i forskellige krav til udstyrsstørrelse, vedligeholdelse og driftsforhold.

HAGOE can configure the circuit breaker according to the customer's specified brand, project technical specification and target-market requirements rather than forcing one breaker configuration for every project.

Hvordan vælger man et samleskinnesystem?

KYN28-12 kan anvendes i:

Enkeltskinnesystemer
En relativt simpel konfiguration til konventionelle 10kV distributionssystemer.

Sektionsopdelte enkeltskinnesystemer
Samlingsskinnesektionering kan forbedre driftsfleksibiliteten og tillade, at systemet kan betjenes i henhold til forskellige belastnings- og forsyningsforhold.

Dobbeltskinnesystemer
Velegnet til projekter, der kræver større fleksibilitet i koblingsarrangementer og strømforsyningsdrift.

Den passende samleskinnekonfiguration bør bestemmes af den primære understationsdesign, belastningsklassificering, reservestrømsarrangement og driftsfilosofi i stedet for blot at vælge den mest komplekse konfiguration.

Tekniske forskelle fra almindelige lavspændingsanlæg

Når et projekt distribuerer strøm fra et 10kV netværk til et 380V/400V lavspændingssystem, fungerer 10kV koblingsanlægget og lavspændingsanlægget normaltforskellige funktioner på forskellige niveauer af det elektriske netværk.

For eksempel:

10kV højspændingskoblingsudstyr
Modtager, distribuerer, styrer og beskytter mellemspændingsstrømforsyningen.

Transformer
Konverterer 10kV mellemspænding til den spænding, der kræves af nedstrøms lavspændingssystemer.

GGD / GCS / MNS Lavspændingskoblingsudstyr
Håndterer lavspændingsdistribution, MCC-styring og downstream motor- og strømbelastninger.

Derfor bør 10kV koblingsudstyr ikke blot ses som en "højspændingsversion" af et lavspændingsskab. Det tilhører et andet spændingsniveau og beskyttelsesarkitektur inden for det elektriske distributionssystem.

Anvendelsesmiljø og tekniske grænser

Standard servicebetingelser inkluderer:

• Omgivende lufttemperatur:-15°C til +40°C
• Daglig gennemsnitlig relativ luftfugtighed:≤95 %
• Månedlig gennemsnitlig relativ luftfugtighed:≤90 %
• Højde:≤2000m
• Seismisk intensitet:≤8°
• Udstyret bør ikke installeres på steder med brand- eller eksplosionsfare, alvorlig forurening, stærk kemisk korrosion eller kraftige vibrationer.

For højtliggende steder, kystområder, offshore-platforme eller andre specielle miljøer bør krav til isolering, temperaturstigning, korrosionsbeskyttelse og miljøtilpasning bekræftes under udarbejdelse af teknisk aftale.

Kvalitetskontrol

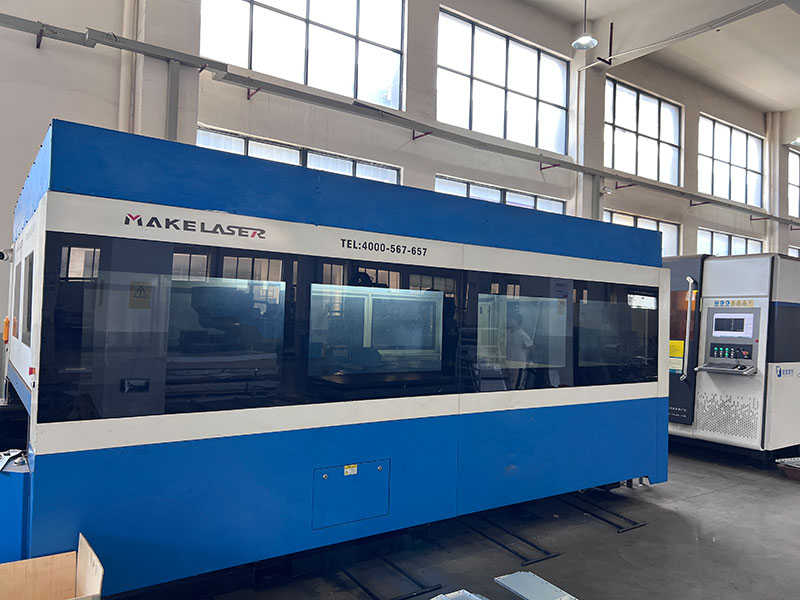

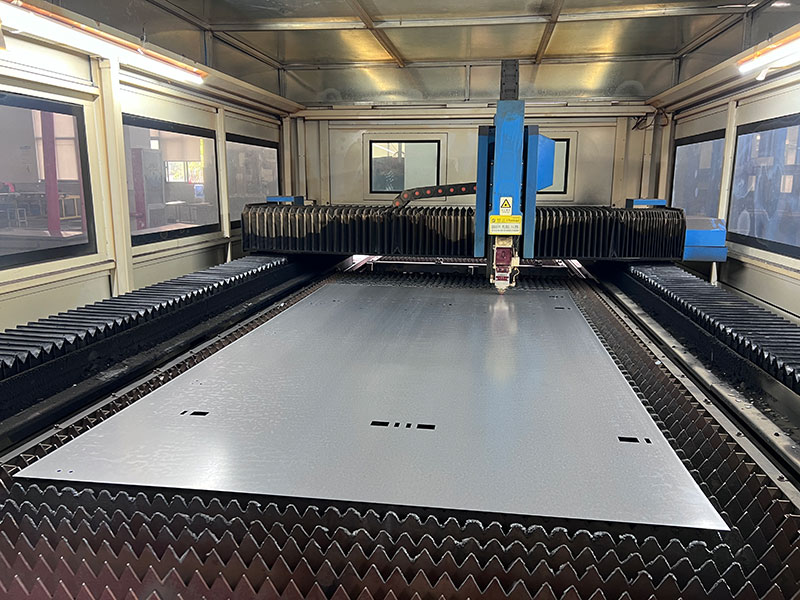

Kvalitetskontrol for mellemspændingsanlæg kan ikke kun stole på en endelig visuel inspektion. HAGOE opererer underISO9001, ISO14001 og ISO45001ledelsessystemer og anvender proceskontrol fra indgående materialer og mekanisk fremstilling til komponentsamling og komplet kabinettest.

For KYN28-12 10kV højspændingsafbryderudstyr omfatter nøglekontrolpunkter:

Skabsdimensioner og mekanisk styrke

Rumkonstruktion og beskyttelsesklassificering

Circuit Breaker Truck Drift

Samleskinne og primære forbindelser

Sekundær kontrolledning

Jordingssystem

Isoleringsafstand

Fabriks elektrisk test

Produktdesigndokumentationen dækker gældendeIEC, GB og relevante internationale standardkrav. Specifikke standarder og testelementer kan bekræftes i henhold til destinationsmarkedet og projekttekniske specifikationer.

FAQ

1. Hvad bruges 10kV højspændingsanlæg til?

10kV højspændingsanlæg bruges til at modtage, distribuere, kontrollere, overvåge og beskytte mellemspændingsstrøm i transformerstationer, industrianlæg, infrastrukturprojekter og andre 10kV distributionsapplikationer.

2. Hvad er KYN28-12 koblingsudstyr?

KYN28-12 er pansret udtrækkeligt metalindkapslet koblingsudstyr designet til 3,6-12kV trefasede AC-systemer og typisk udstyret med udtrækkelige vakuumafbrydere.

3. Kan KYN28-12 bruges i en 10kV transformerstation?

Ja. 10kV distribution er en typisk applikation til KYN28-12. Indgående, udgående, buskobler og andre funktionelle paneler kan konfigureres i henhold til understationens primære system.

4. Hvilke afbrydere kan installeres i KYN28-12 mellemspændingsvakuumkoblingsudstyr?

I henhold til produktkonfigurationen kan KYN28-12 rumme VD4, VVS1, VH1, VK og ZN28 vakuumafbrydere samt faste belastningsafbrydere i henhold til projektets krav.

5. Hvad er beskyttelsesgraden for KYN28-12?

Standardkabinettet giver en IP4X-beskyttelsesklassificering. Afbryderrummet giver IP2X-beskyttelse, når døren er åben.

6. Hvilke samleskinnearrangementer er tilgængelige?

KYN28-12 kan konfigureres til enkelt-skinne-, sektionsopdelte enkelt-skinne- og dobbeltskinnesystemer, afhængigt af den nødvendige strømforsyningssikkerhed og driftsarrangement.
