HAGOE GZDW DC strømforsyningspanelleverer pålidelig DC-hjælpestrøm til understationer, kraftværker og industrielle systemer med 110V/220V output, modulær opladning og intelligent overvågning.
HAGOE GZDW DC strømforsyningspaneler et integreret DC-hjælpestrømsystem designet til transformerstationer, kraftværker, industrianlæg og kritisk elektrisk infrastruktur. Udviklet afHAGOE Electric Technology Co., Ltd., en producent af strømforsyningsudstyr etableret i2008, denGZDW-serienkombinerer AC/DC konvertering, batteriladningsstyring, DC distribution, isolationsovervågning og intelligent systemovervågning i ét kabinet.
I modsætning til et simpelt DC-opladerskabGZDW systemer designet som en komplet DC-driftsstrømløsning. Det giver stabil jævnstrøm til relæbeskyttelse, koblingsdrift, automatiseringsudstyr, kommunikationssystemer og andre sekundære kredsløb, der kræver kontinuerlig strømtilgængelighed.
Systemet understøtter flere batterikonfigurationer, herunder:

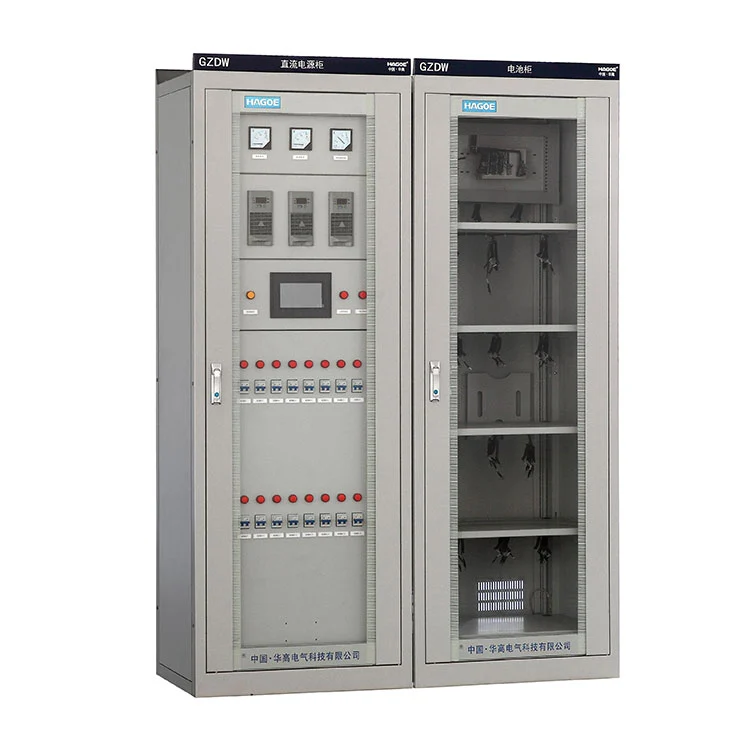

GZDW bly-syre DC strømforsyningspanel

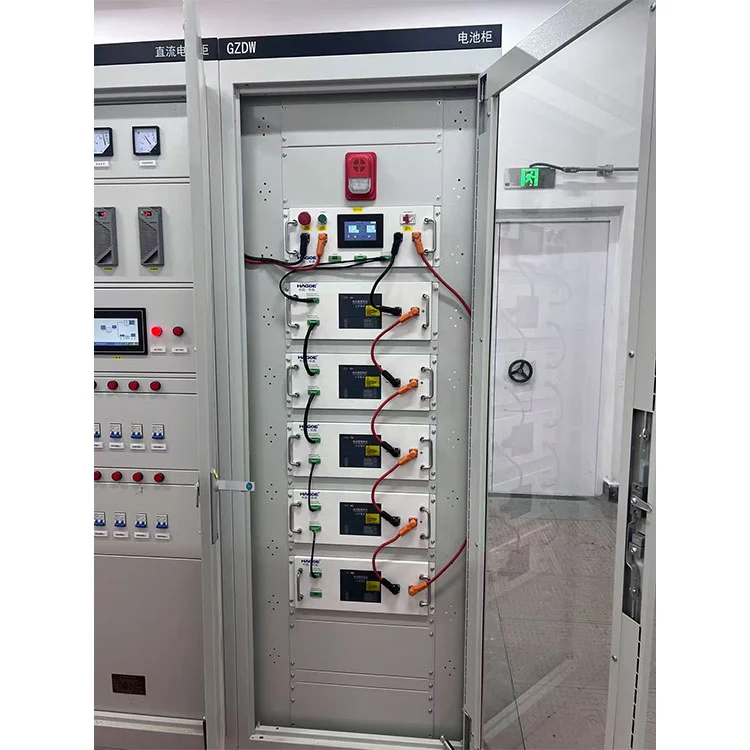

GZDW Lithium DC strømforsyningspanel

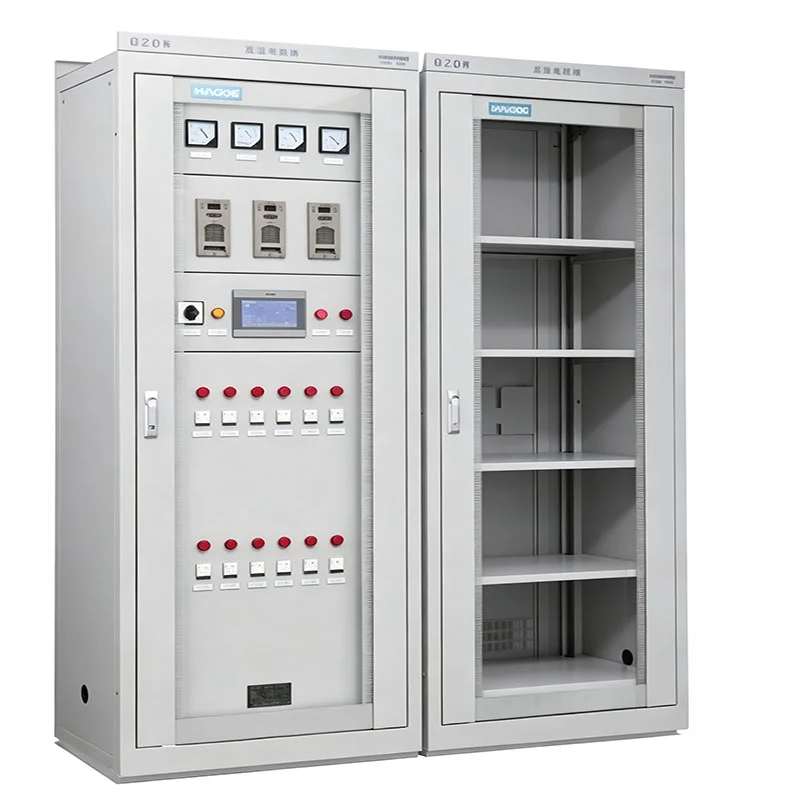

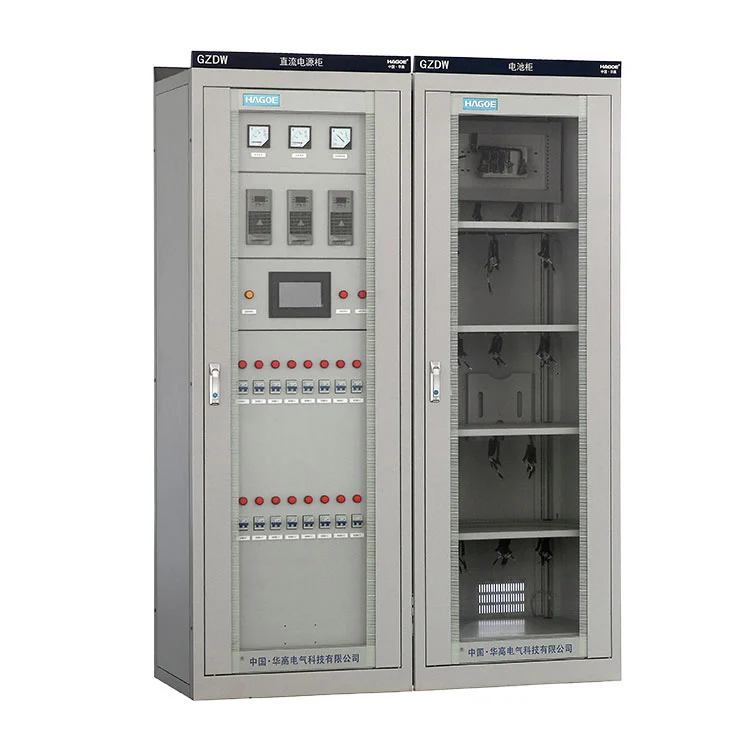

GZDW Ni-Cd DC strømforsyningspanel
Den kan også konfigureres som48V DC opladerskabe, 110V DC opladerskabeog220V DC opladerskabei henhold til spændingskravene for forskellige applikationer.
Med modulære ladeenheder, intelligent overvågning og flere kommunikationsmulighederGZDW-serienleverer en fleksibel jævnstrømsplatform til indenlandske og oversøiske EPC-projekter.
I moderne understationer og industrielle elektriske systemer påvirker jævnstrømspålidelighed direkte driften af beskyttelsesrelæer, afbrydere og automationsudstyr.
DeGZDW DC strømforsyningspanelintegrerer følgende funktionelle sektioner:
AC-indgang og ensretning
Systemet konvertererAC380Vinput strøm til stabil DC output gennem højeffektive opladningsmoduler. Flere opladningsmoduler kan fungere parallelt for at forbedre redundans og vedligeholdelsesfleksibilitet.
Batteriopladning og styring
Systemet understøtter float-opladning, udlignende opladning og batteristyringsfunktioner. Forskellige batterityper kan vælges i henhold til projektets krav, herunder bly-syre-, lithium- og Ni-Cd-batterier.
DC distribution
DC-udgangen distribueres gennem uafhængige feeder-kredsløb med beskyttelses- og overvågningsfunktioner, der giver pålidelig strøm til sekundært udstyr.
Systemtilsyn
Den intelligente overvågningsenhed registrerer løbende driftsforhold, alarmer og historiske hændelser, og hjælper operatører med at identificere systemstatus og vedligeholdelseskrav.
DeHG-E5(7 tommer) ogHG-E6(10,4 tommer) overvågningssystemer repræsenterer HAGOEs udvikling fra traditionelle nøglebetjente DC-systemer til intelligente industrielle touch-kontrolplatforme.
Overvågningssystemet understøtter forskellige DC-systemarkitekturer:
Enkelt batteri med enkelt oplader, Enkelt batteri med dobbelt oplader, Dobbelt batteri med enkelt oplader, Dobbelt batteri med dobbelt oplader
Den industrielle farveberøringsskærm giver en klarere grænseflade til drift, parameterindstilling og fejlanalyse.
De vigtigste overvågningsfunktioner omfatter:
Opladningsmodulovervågning, Batteriinspektion, Filialisoleringsovervågning, Switchstatusovervågning, Historisk fejlregistrering, Kommunikationsstyring
Systemet kan gemmemere end 500.000 historiske fejl- og driftsregistreringer, der giver værdifuld dataunderstøttelse til vedligeholdelsesanalyse.
Tilgængelige kommunikationsgrænseflader:
RS232
RS485
RJ45 Ethernet
Valgfri kommunikationsprotokoller omfatter:
MODBUS
IEC61850
CDT
Understøtter forskellige DC-strømforsyningskrav
DeGZDW-serienkan konfigureres med forskellige batteriteknologier i henhold til applikationskrav.
DeGZDW bly-syre DC strømforsyningspanelforbliver en meget brugt konfiguration til konventionelle transformerstationer og industrielle applikationer på grund af dens modne teknologi, stabile ydeevne og omkostningsfordele.
DeGZDW Lithium DC strømforsyningspaneler velegnet til projekter, der kræver højere energitæthed, reducerede vedligeholdelseskrav og kompakt installationsplads.
Batteristyringssystem (BMS) integration kan overvejes i henhold til projektspecifikationer.
DeGZDW Ni-Cd DC strømforsyningspanelkan anvendes i krævende miljøer, hvor bred temperaturtolerance og lang levetid er vigtige faktorer.
HAGOE kan anbefale den passende batterikonfiguration baseret på spændingsniveau, installationsmiljø, driftsforhold og vedligeholdelseskrav.
| Parameter | Specifikation |
|---|---|
| Nominel indgangsspænding | AC 380V ±20 % |
| Nominel frekvens | 50Hz ±10 % |
| Nominel udgangsspænding | DC 110V / DC 220V |
| Udgangsspændingsområde | DC 90–130V / DC 180–260V |
| Opladningsmoduler | HG-T, HG-Z, HG-F |
| Lademodulstrøm | 10A, 20A, 30A; 5A, 10A, 20A, 30Aafhængig af modul |
| Batteriinspektionsmodul | HG-X, op til 4 moduler |
| Grenisoleringsovervågning | HG-J, op til 16 moduler |
| Inverter modul | HG-N1K, 1K / 2K / 3K / 5K |
| Skiftende værdimodul | HG-K, op til 16 moduler |
| Overvågningsdisplay | HG-E57-tommer /HG-E610,4 tommer |
| Kommunikationsgrænseflader | RS232 / RS485 / RJ45 |
| Kommunikationsprotokoller | MODBUS, IEC61850, CDTvalgfri |
| Historiske Optegnelser | Mere end 500.000fejl- og driftsjournaler |
| Skab Dimensioner | 800 × 600 × 2260 mm / 2360 mm |
| Skabskonfiguration | Ikke-standard dimensioner fås på forespørgsel |
For en projektspecifik konfiguration bør den endelige ladekapacitet, batterikapacitet, antal feederkredsløb og overvågningsmoduler bestemmes ud fra DC-belastningslisten og systemdesignet i stedet for at vælges fra den nominelle kabinetspecifikation alene.

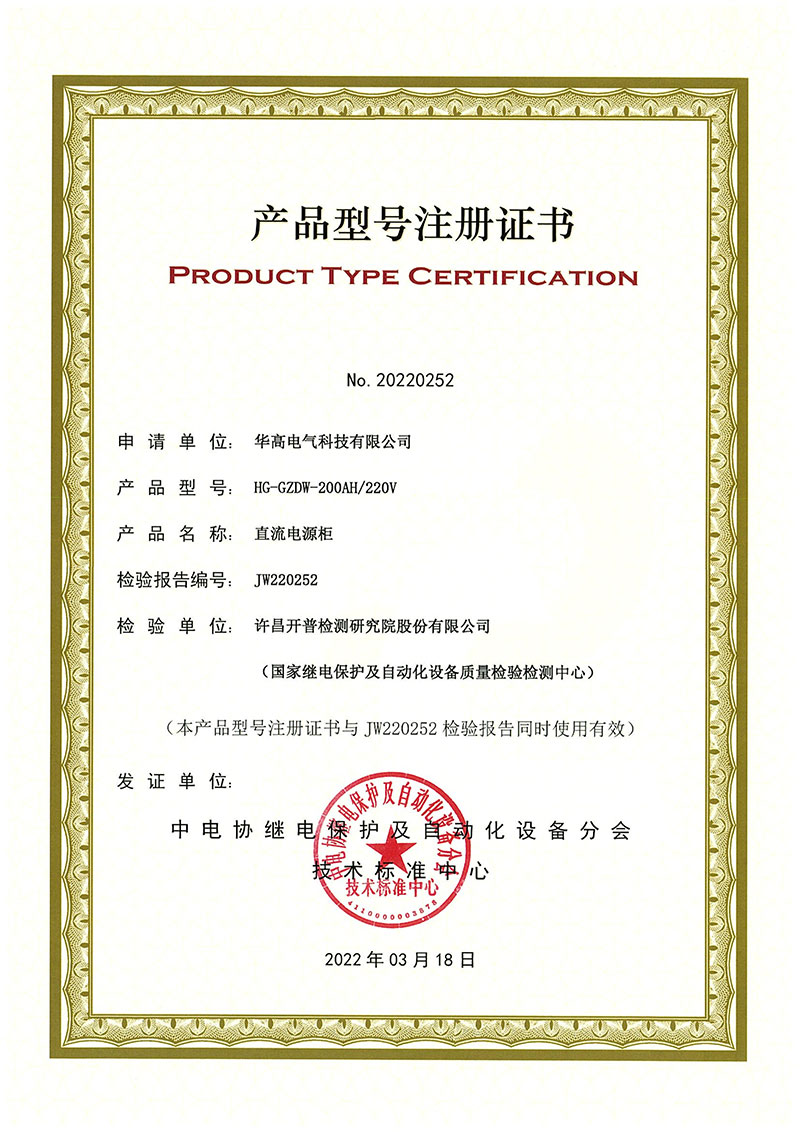

DeHG-GZDW-200AH/220V DC strømforsyningspanelhar været underkastet typeprøvning afXuchang Kaipu Testing and Research Institute Co., Ltd.Testprøven blev identificeret somAC380V / DC220V / 40A, med én enhed indsendt til test.
Testen er udført fra9. marts til 14. marts 2022, under rapport nr.JW220252. Testen blev klassificeret som entypetest, med testgrundlaget inklusivDL/T 459-2017, Elektrisk Strøm DC Strømforsyning Udstyr, sammen medGB/T 17626.18-2016til dæmpet oscillerende bølgeimmunitetstest.
Ifølge rapportens konklusion er de testede emneropfyldte kravene i de gældende teststandarder.
| Punkt | Testrapportoplysninger |
|---|---|
| Produkt | DC strømforsyningspanel |
| Model | HG-GZDW-200AH/220V |
| Eksempelspecifikation | AC380V / DC220V / 40A |
| Prøvemængde | 1 enhed |
| Rapport nr. | JW220252 |
| Test Type | Typetest |
| Testperiode | 9.-14. marts 2022 |
| Test standard | DL/T 459-2017 |
| EMC-testgrundlag | GB/T 17626.18-2016 |
| Testlaboratoriet | Xuchang Kaipu Testing and Research Institute Co., Ltd. |
| Test konklusion | Testede emner opfyldte de gældende krav |
Denne rapport givermodelspecifik testbevisfor HG-GZDW-200AH/220V-konfigurationen og kan refereres til under teknisk evaluering og projektindkøb. Testrapporten bør betragtes sammen med den aktuelle produktkonfiguration og projektspecifikke tekniske krav.
Opsummering af testrapport
HG-GZDW-200AH/220V DC strømforsyningspanelet bestod typetest hos Xuchang Kaipu Testing and Research Institute Co., Ltd. i marts 2022. Alle testede emner opfyldte kravene i DL/T 459-2017 og GB/T 17626.18-2016.
Rapport nr. JW220252 er tilgængelig for teknisk reference og projektindkøbsdokumentation.
Bygget omkring HAGOE's DC Power Equipment Manufacturing Experience
HAGOE Electric Technology Co., Ltd.blev etableret i2008i Wenzhou, Kina, med produktionserfaring, der dækker DC-strømforsyningsskabe, AC/DC-integrerede strømsystemer, UPS-systemer, koblingsudstyr, understationer og elektriske lavspændingsenheder.
For GZDW-projekter involverer fremstilling mere end skabssamling. Opladningsmodulerne, overvågningskomponenterne, beskyttelsesanordningerne, interne ledninger og DC distributionssektioner skal fungere som ét koordineret system.
Produktionskvalitetskontrol dækker nøglefaser, herunder:

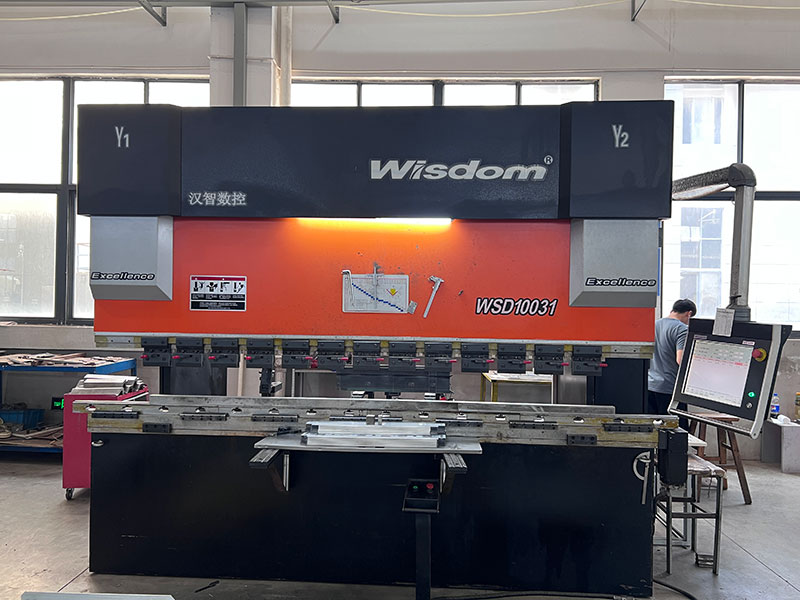

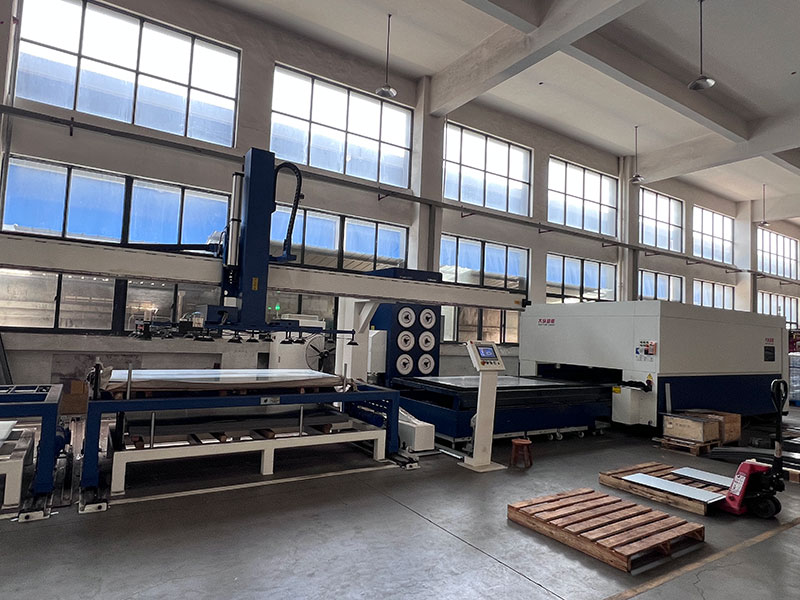

Skabsfremstilling og efterbehandling— Bearbejdning af plademetal, samling af kabinetter og overfladebehandling udføres i henhold til de godkendte skabstegninger.
El-montage— Samleskinner, lademoduler, overvågningsenheder, beskyttelseskomponenter og klemmer installeres i overensstemmelse med den godkendte elektriske konfiguration.
Ledningsbekræftelse— Interne ledninger, terminalidentifikation og kredsløbsforbindelser kontrolleres i forhold til de godkendte tegninger før testning.
Funktionskontrol— Opladningsfunktioner, overvågningsgrænseflader, alarmsignaler, kommunikationsgrænseflader og relevante koblingsfunktioner verificeres i henhold til projektets krav.
HAGOE opererer underISO 9001:2015, ISO 14001:2015ogISO 45001:2018certificerede ledelsessystemer. Det certificerede fremstillingsomfang dækker DC-strømforsyningsskabe og andet elektrisk strømudstyr, hvilket giver et dokumenteret kvalitetsstyringsgrundlag for projektproduktion.
DeGZDW-seriener primært beregnet til applikationer, hvor jævnstrøm skal forblive tilgængelig til beskyttelse, kontrol og hjælpeudstyr.
Systemet kan levere DC-driftseffekt til relæbeskyttelse, effektafbryderdrift, automatiseringsudstyr, signalering og andre sekundære systemer.110V og 220V DCkonfigurationer dækker almindelige DC-spændingskrav til transformerstationen.
Fabrikker, miner, metallurgianlæg, kemiske anlæg og andre industrianlæg kan brugeGZDW systemsom en dedikeret DC-forsyning til kontrol- og beskyttelseskredsløb.
Jernbanetransit og andre infrastrukturprojekter kan kræve centraliseret jævnstrøm til kontrol-, signal- og kommunikationsrelateret udstyr. Den modulære overvågningsarkitektur gør det muligt at konfigurere systemet i henhold til projektets krav.
Til applikationer, der anvender DC-systemer med lavere spænding, kan HAGOE udvikle tilsvarende konfigurationer som f.eks48V DC opladerskabe, underlagt de påkrævede batteri- og opladningsspecifikationer.
Den endelige applikationskonfiguration afhænger af DC-belastningen, batteriautonomikravet, ladekapaciteten og projektbeskyttelsesskemaet.
At vælge en GZDW-leverandør handler ikke kun om at få et skab med den korrekte spændingsmærkat. For et konstrueret DC-strømsystem skal leverandøren forstå forholdet mellem opladeren, batteriet, DC-distribution, overvågning og anvendelse på stedet.
HAGOE har fremstillet strømforsyninger og elektrisk udstyr i næsten to årtier, og dets produktomfang dækker jævnstrømssystemer og relateret elektrisk udstyr.
DeGZDW platformkan konfigureres til bly-syre, lithium eller Ni-Cd batterisystemer i henhold til projektets krav.
Lademoduler, batterikapacitet, feederkredsløb, overvågningsmoduler, kommunikationsgrænseflader og kabinetdimensioner kan specificeres i henhold til kundens elektriske design.
DeHG-E5ogHG-E6overvågningssystemer giver en integreret grænseflade til systemovervågning, historiske optegnelser og kommunikation.
HAGOE kan arbejde fra kunde-SLD'er, loadlister og tekniske specifikationer til at udarbejde skræddersyede konfigurationer og dokumentation til projektindkøb.
HAGOE opererer underISO 9001, ISO 14001ogISO 45001certificerede ledelsessystemer, der understøtter kontrolleret fremstilling og dokumenterede kvalitetsprocedurer.
HAGOE Electric Technology Co., Ltd.
Etableret i 2008, HAGOE er en professionel producent af DC strømforsyningssystemer, lavspændingskoblinger og relateret elektrisk udstyr. Med ISO 9001, ISO 14001 og ISO 45001 certificerede ledelsessystemer leverer HAGOE pålidelige strømløsninger til transformerstationer, industrianlæg og infrastrukturprojekter verden over.
DeGZDW platformkan konfigureres tilblysyre, lithium og Ni-Cdbatterisystemer. Batterivalg bør tage højde for DC-belastning, nødvendig backup-tid, omgivende temperatur, vedligeholdelsesforhold og projektspecifikationer.
Ja. HAGOE kan levere konfigurationer til forskellige DC-systemkrav. De leverede data dækker specifiktDC110V og DC220V, mens48V DC opladerskabekan konstrueres i henhold til de nødvendige opladnings- og batterispecifikationer.
Et opladerskab fokuserer primært på AC/DC konvertering og batteriopladning. DeGZDWer et integreret DC strømsystem, der kan kombinere lademoduler, batterier, DC distribution, isolationsovervågning, batteriinspektion, alarmer og systemkommunikation.
Ja. Ladekapaciteten, batterikonfigurationen, feederkredsløb, overvågningsmoduler, kommunikationsfunktioner og kabinetdimensioner kan konfigureres i henhold til projektetsSLD, lastliste og tekniske krav.
Afhængigt af den valgte konfiguration kan overvågningssystemet overvåge lademoduler, batteristatus, grenisolering, koblingssignaler, alarmer og driftsregistreringer. Den kan også kommunikere med eksterne systemer gennemRS232, RS485 eller RJ45grænseflader.
Ja.MODBUS, IEC61850 og CDTer tilgængelige som kommunikationsprotokolmuligheder. Den faktiske grænseflade og protokol skal bekræftes i henhold til kundens SCADA- eller automatiseringssystemkrav.
Opladningskapaciteten bør bestemmes ud fra DC-belastningen, batterikapaciteten, kravet til opladningstid og systemredundans. HAGOE kan anbefale den passende opladningsmodulmængde og strømstyrke efter gennemgang af projektets DC-belastningsdata.
For et ingeniørtilbud inkluderer den mest nyttige informationDC-systemspænding, belastningsliste, batteritype og kapacitet, nødvendig backup-tid, antal DC-feedere, overvågningskrav og kommunikationsprotokol. AnSLDeller tekniske specifikationer er at foretrække, hvor de er tilgængelige.
