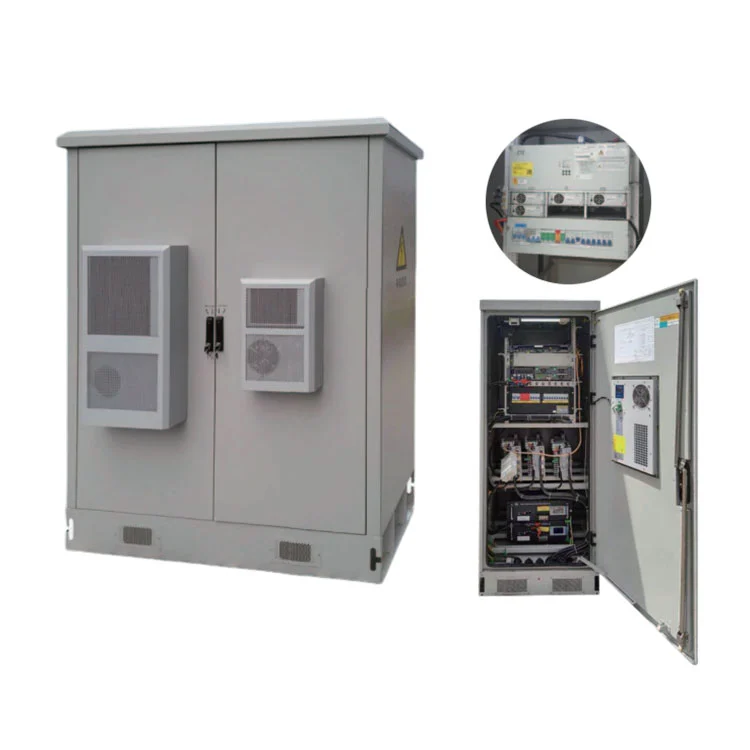

HAGOE H5GY-serien5G udendørs DC strømforsyningspanelintegrerer AC/DC distribution, 48V DC strømkonvertering, batteristyring, overvågning, termisk styring og overspændingsbeskyttelse i et udendørs skab. Med200A og 300A konfigurationer, IP55 beskyttelse, TCP/IP kommunikation og fjernovervågning, den er designet til 5G-basestationer, FTTx, datakommunikation og adgangsudstyr, hvor der kræves stabil jævnstrøm.
A 5G udendørs DC strømforsyningspaneler mere end et konventionelt DC-panel installeret udendørs. Telekommunikationskraftudstyr skal opretholde stabil DC-output, mens det håndterer temperatursvingninger, fugt, støv, lynnedslag, batteriældning, begrænset installationsplads og fjernvedligeholdelseskrav.
DeHAGOE H5GY serienfølger en et-kabinet integreret arkitektur, der kombinerer AC/DC distribution, ensretterstrøm, batteristyring, overvågning, termisk styring og beskyttelsesfunktioner i ét udendørs kabinet. Denne konfiguration er beregnet til at forenkle installationen på stedet og understøtte den kontinuerlige drift af5G, 4G, FTTxog andet kommunikationsudstyr.
HAGOE H5GY serien— Integreret udendørs jævnstrømsløsning til 5G/4G telekommunikationssteder.
Kombinerer AC/DC distribution, ensretter, batteristyring, overvågning og termisk styring i ét IP55 kabinet.
H5GY serien stangmonteret 48V DC strømforsyninger designet omkring48V DCstrømarkitektur, der almindeligvis anvendes af telekommunikationsudstyr. Systemet kan integrereH48S-serienindbygget DC48V strømforsyning, overvågningsmodul, ensrettermoduler, AC/DC distribution og batterisystem i henhold til den nødvendige konfiguration.
For teleentreprenører og systemintegratorer betyder det, at strømskabet kan konfigureres omkring den faktiske belastningsprofil i stedet for at tvinge hvert projekt ind i en fast konfiguration.
Udstyrsrummet og batterirummet vedtagerteknologi til isolering af luftkanalerat adskille driftsmiljøerne for strømelektronik og batterier. Dette hjælper med at reducere påvirkningen af varme, der genereres af strømsektionen på batterirummet.
Systemet kan også konfigureres med miljøovervågning og temperaturkontrolfunktioner. For projekter, der udsættes for høje omgivende temperaturer eller betydelige dag/nat temperaturvariationer, bliver termisk styring en vigtig del af batteri- og systempålidelighed.
Den integrerede overvågningsarkitektur understøtter funktioner som f.eksbatterikapacitetsberegning, temperaturkompensation, online batteritest, automatisk spændingsregulering og strømbegrænsning.
Disse funktioner gør det muligt for operatører at overvåge DC-systemets og batteriets driftstilstand i stedet for kun at stole på lokal inspektion. Batterirelaterede parametre kan indarbejdes i det overordnede overvågningssystem i henhold til den valgte konfiguration.
Systemet giver enenergibesparende søvnfunktiontil kommunikationssteder, hvor belastningsforholdene varierer over tid. Formålet er at reducere unødvendigt strømforbrug og samtidig opretholde den nødvendige strømforsyning til kommunikationsudstyr.
Dette er især relevant for distribuerede telecom-sites, hvor mange kabinetter fungerer kontinuerligt, og energiforbruget akkumuleres på tværs af et stort antal lokationer.
| genstande | Tekniske parametre | Påkrævet / valgfrit |
|---|---|---|
| Nominel indgangsspænding | AC 380 V ±20 % | — |
| Nominel frekvens | 50 Hz ±10 % | — |
| Nominel udgangsspænding | DC 110 V / DC 220 V | — |
| Udgangsspændingsområde | DC 90–130 V / DC 180–260 V | — |
| Opladningsmodul | HG-T, HG-Z, HG-F | Påkrævet |
| Lademodulstrøm | 10 A, 20 A, 30 A / 5 A, 10 A, 20 A, 30 A | Påkrævet |
| Batteriinspektionsmodul | HG-X: Op til 4 moduler (≤4) | Påkrævet |
| Grenisoleringsmodul | HG-I: Op til 16 moduler (≤16) | Valgfri |
| Inverter modul | HG-N1K(1K, 2K, 3K, 5K) | Valgfri |
| Skiftende værdimodul | HG-K: Op til 16 moduler (≤16) | Valgfri |
| Kabinets kropsstørrelse | 800 × 600 × 2260 mm(eller 2360 mm) | Ikke-standard og kan tilpasses |
| Batteriovervågningsmodul | Op til 32 moduler (≤32) | Valgfri |
Konfigurationen kan inkorporere overvågningsmoduler, ensrettermoduler, AC/DC distribution, tørre kontakter og rackstrukturer i henhold til projektets krav.
Distributionsdelen kan understøtte op til24P AC/DC afbryderinstallationspositioner, med specifik AC- og DC-allokering afhængig af den valgte skabskonfiguration.
Overvågnings- og kontrolarkitekturen kan understøtte6 indgange og 6 udgangemed tilpasselig tildeling sammen med vekselstrømsmåling, registrering af strømforbrug for flere brugere, nedlukningskontrol på flere niveauer ogTCP/IPmeddelelse.
Teknisk note:Endelig ensrettermængde, batterikapacitet, input/output-konfiguration og afbryderarrangement skal bekræftes i forhold til projektets belastningsberegning, backup-tidskrav og teleudstyrskonfiguration før tilbud.
Før du vælger en5G udendørs DC strømforsyningspanel, skal indkøbs- og ingeniørteams bekræfte fem parametre:
Belastningskapacitet:Bestem den samlede kontinuerlige DC-belastning og forventet fremtidig udvidelse, før du vælger 200A- eller 300A-konfigurationen.
Krav til sikkerhedskopiering:Batterikapaciteten bør beregnes ud fra den nødvendige backup-tid, faktiske belastning og lokale driftsforhold i stedet for kun at vælges ud fra kabinetkapaciteten.
Distributionsordning:Bekræft de nødvendige AC/DC-afbryderpositioner, antal ind- og udgange, og om flere belastningsgrupper kræver trinvis nedlukning.
Kommunikationsprotokol:Bekræft, om webstedsadministrationsplatformen kræverTCP/IP, RS485, RS232eller tør-kontakt alarmgrænseflader.
Miljøforhold:Omgivelsestemperatur, luftfugtighed, soleksponering, installationsplacering og vedligeholdelsesforhold bør tages i betragtning, når du vælger den termiske styringskonfiguration for kabinettet.
Denne projektbaserede udvælgelsesmetode hjælper med at undgå både underdimensionerede systemer og unødvendig udstyrskapacitet.
For standard vægmonterede eller kompakte DC-systemer, leverer HAGOE engelsk installationsdokumentation og fjernteknisk vejledning.
For mellemstore DC-paneler og komplette el-skabe kan ingeniører yde installations- og idriftsættelsesstøtte i henhold til projektarrangementet. For større transformerstationer, solcelleanlæg eller EPC-projekter kan HAGOE udarbejde en dedikeret installations- og idriftsættelsesplan og koordinere idriftsættelse af udstyr med den overordnede byggeplan.
Installationssupport inkludererdriftstræning, idriftsættelsesvejledning og fjernfejlfinding, hjælper kundens vedligeholdelsesteam med at blive fortrolig med rutinedrift.
DeH5GY serien Udendørs Telecom Power Cabinet / IOPUkan bruges som en udendørs jævnstrømsplatform til mobilkommunikationssteder, hvor udstyr kræver stabil48V DCstrøm og batteri backup.
For distribueret fiberadgang og kommunikationsnoder kan det integrerede kabinetdesign kombinere strømkonvertering, batteribackup, overvågning og distribution i en kompakt udendørs installation.
Systemet kan understøtte kommunikations- og adgangsudstyr, der kræver en centraliseret48V DCstrømkilde med fjernovervågning og alarmgrænseflader.
IP55beskyttelse, miljøovervågning, batteristyring og tyverisikringsmuligheder gør systemet velegnet til steder, hvor regelmæssig manuel inspektion er begrænset.
For eksisterende 3G/4G-steder, der opgraderes til 5G, kan systemet konfigureres i henhold til det nye belastningskrav, distributionsarrangement og batteribackup-krav.
HAGOE har været engageret i fremstilling af elektrisk udstyr siden2008, med produktdækning, der strækker sig fra jævnstrømssystemer og UPS/EPS til strømdistribution, automatiseringskontrol og nyt elektrisk energiudstyr. Dette gør det muligt at koordinere telekommunikationsprojekter med relaterede elektriske systemer gennem ét ingeniørteam.
Virksomheden driver sin egen produktionsbase og integrererR&D, ingeniørvirksomhed, fremstilling, test og eksporttjenester. Standardprodukter kan leveres sammen med tilpassede skabsdimensioner, distributionsarrangementer, kommunikationsgrænseflader og overvågningskonfigurationer.
HAGOE har opnået34+ nationale patenterog vedligeholder certificeringer og ledelsessystemer inklusivISO9001, ISO14001, ISO45001, CCC, CE, CB og RoHS, i henhold til det gældende produkt- og certificeringsomfang.
Ved internationale indkøb kan tekniske dokumenter omfatte produktmanualer, elektriske tegninger, inspektionsrapporter, certificeringsdokumenter, pakkelister og installationsvejledninger.
For telekom EPC-entreprenører, distributører og systemintegratorer tilbyder HAGOE teknisk udvælgelse, skræddersyet løsningsdesign, tilbudssupport, produktionssporing, inspektionsdokumentation, logistikkoordinering og fjernbetjeningssupport.
For standardudvælgelse og grundlæggende strømfordelingsordninger kan ingeniørteamet normalt give en foreløbig konfiguration og tilbud inden for1 arbejdsdag. Mere komplekse skræddersyede projekter vurderes ud fra deres tekniske omfang.
HAGOE Electric Technology Co., Ltd.blev etableret i2008i Wenzhou, Zhejiang, Kina, med produktions- og ingeniørkapaciteter, der dækker strømdistribution, strømelektronik, ny energi og intelligente strømsystemer.
For udendørs telekommunikationsstrømsystemer omfatter produktionen kabinetfabrikation, elektrisk samling, overvågningssystemintegration, systemindkøring og slutinspektion. Produktionsbasen er udstyret medTRUMPF laserskæremaskiner, AMADA CNC bukkemaskiner, automatiseret tårnstanseudstyr, SMT-produktionslinjer og intelligente ældningstestsystemer, sammen med udstyr til EMC, IP-beskyttelse og miljøtest.
Virksomheden opererer underISO9001, ISO14001 og ISO45001ledelsessystemer og udvikler produkter i overensstemmelse med gældende GB- og IEC-krav. Projektspecifikke kontrolrapporter, certifikater og teknisk dokumentation kan leveres efter kundens krav.
DeH5GY-serien udendørs integreret jævnstrømssystemkan tilpasses til teleoperatører, EPC-entreprenører, distributører og systemintegratorer, der kræver en projektspecifik konfiguration.
Tilpasning kan dækkekabinetstruktur, udseende, logo, emballage, distributionsarrangement, overvågningsgrænseflader, kommunikationskonfiguration og udvalgte elektriske komponenter. HAGOE leverer også OEM/ODM-tjenester til internationale kunder og kan koordinere tilpasset teknisk dokumentation med det leverede udstyr.
Ja. DeH5GY serien5G udendørs DC-strømforsyningspanel er specielt designet til udendørs kommunikationsstrømapplikationer, herunder5G, 4G, FTTx, datakommunikation og adgangsudstyr. De48V DCarkitektur, batteriintegration, overvågning og udendørs kabinetbeskyttelse gør den velegnet til telekommunikationsanlæggets strøminfrastruktur.
Den medfølgende H5GY/H48S-konfigurationsinformation inkluderer200A og 300Asystemkonfigurationer. Den endelige kapacitet skal vælges i henhold til den faktiske DC-belastning, udvidelseskrav og batteribackup-design.
Systemarkitekturen understøtter et batterirum og batteristyringsfunktioner. Den faktiske batteritype, -kapacitet og -mængde skal bekræftes i henhold til den nødvendige backup-tid og projektbelastningsberegning.
Ja. Afhængigt af den valgte konfiguration omfatter kommunikationsgrænsefladerTCP/IP, RS485, RS232og tørre kontakter. Overvågningsfunktioner kan konfigureres til projektets fjernstyringsplatform.
Ja. Produktkonfigurationen understøtterAC, DC og signal lynbeskyttelse, med B+C overspændingsbeskyttelse tilgængelig i henhold til projektkonfigurationen.
Ja. HAGOE levererOEM/ODMog teknisk tilpasning, der dækker kabinetstruktur, elektrisk konfiguration, overvågningsgrænseflader, branding, emballering og relateret teknisk dokumentation.
Den medfølgende konfiguration specificererIP55beskyttelse til udendørsskabet.
Ja. HAGOE leverer engelske installationsvejledninger, fjernteknisk vejledning og idriftsættelsessupport. Der kan også arrangeres support på stedet til større eller mere komplekse projekter alt efter projektets omfang.
Afhængigt af ordren og projektkravene kan HAGOE levere produktmanualer, elektriske tegninger, inspektionsrapporter, certificeringsdokumenter, pakkelister og anden teknisk dokumentation, der kræves til projektleverance.
Ja. HAGOE pålægger ikke en universel obligatorisk MOQ.En enhedkan bestilles til standardprodukter, mens skræddersyede projekter evalueres i henhold til den nødvendige konfiguration.
HAGOE er enfabrikantbaseret i Wenzhou, Zhejiang, Kina, etableret i2008. Virksomheden integrerer F&U, fremstilling, test, salg og eksporttjenester og driver sine egne produktionsfaciliteter.
For standardprodukter på lager kan forsendelsen arrangeres så hurtigt som3 arbejdsdageefter betaling, afhængig af lagertilgængelighed. Standard batchordrer kræver generelt7-10 hverdage, mens tilpassede ordrer typisk kræver15-30 hverdage, afhængig af konfiguration og projektkompleksitet.
