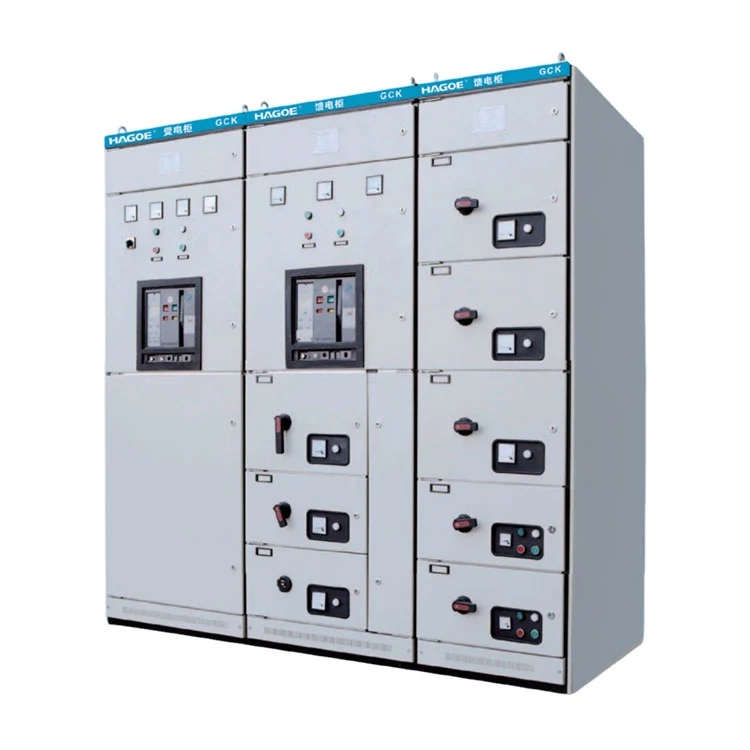

GCK lavspændingskoblingsudstyr

GCK Low Voltage Switchgears udtrækkelige design giver mulighed for fleksible kombinationer af forskellige funktionelle enheder, der integrerer mere strømfordeling, kontrol og beskyttelseskredsløb inden for et begrænset skabsrum. Det er velegnet til kraftværker, transformerstationer, industri- og minevirksomheder og industrielle automationsprojekter. Den største forskel mellem det og almindeligt fast lavspændingsanlæg ligger i dets udtrækkelige funktionelle enhedsdesign.

Til industrielle projekter distribuerer lavspændingskoblinger ofte ikke kun strøm, men styrer også adskillige motorer, pumper, ventilatorer, transportører og produktionslinjebelastninger. Hvis alle kredsløb bruger en fast installationsstruktur, kan vedligeholdelse eller udskiftning af et bestemt kredsløb resultere i lange strømafbrydelser og driftstider.

To funktionelle centre

GCK-systemet inkorporerer to hovedfunktionssektioner:

PC — Power Distribution Center

Anvendes til at modtage, distribuere og tilføre lavspændingselektrisk strøm. Indgående, buskobler og udgående feederkredsløb kan konfigureres i henhold til projektets distributionsskema.

MCC — Motorkontrolcenter

Designet til motoromskiftning, kontrol, beskyttelse og distribution. Typiske belastninger omfatter pumper, ventilatorer, kompressorer, transportører og motorer, der anvendes i produktionssystemer.

Denne PC + MCC-arkitektur gør det muligt for GCK at adressere både strømfordeling og motorstyringskrav i et integreret lavspændingskoblingssystem.

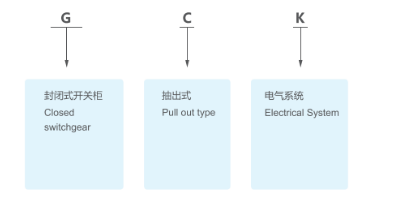

Model definition

Hvorfor tilbagetrækkeligt design betyder noget i industrielle applikationer

Et industrielt MCC-system kan indeholde snesevis af motorkredsløb, hvor hver motor har forskellig effekt, startmetoder og beskyttelseskrav. Udtrækkelige funktionelle enheder gør det muligt at organisere kredsløb i overensstemmelse med de faktiske belastningskrav og samtidig bevare et struktureret internt arrangement.

For vedligeholdelsespersonale kan arkitekturen også reducere unødvendig interferens med andre kredsløb og tillade individuelle funktionelle enheder at blive inspiceret, serviceret eller udskiftet mere effektivt.

Når man vurderer et GCK lavspændingsanlæg, bør købere derfor se ud over skabsdimensioner og mærkestrøm og overveje:

Funktionel enhedskonfiguration → Elektrisk aflåsning → Samleskinnearrangement → Beskyttelseskoordinering → Vedligeholdelsestilgængelighed

Teknisk parameter

Elektrisk ydeevne

GCK Low Voltage Switchgear kan prale af høj brudkapacitet og er designet til termisk og dynamisk stabilitet i lavspændingsstrømdistributionssystemer.

Når der opstår en kortslutningsfejl, skal koblingsanlægget ikke kun tage hensyn til den normale driftsstrøm, men også modstå de termiske og elektrodynamiske effekter, der genereres under kortslutningen.

Derfor er et komplet elektrisk design påkrævet, der omfatter kabinetstrukturen, skinnesystemet, isolationsafstanden, tilslutningsmetoderne og de beskyttende komponenter.

HAGOE implementerer fuld-proces kontrol over udstyret under fremstilling, herunder metalpladebearbejdning, samleskinneinstallation, komponentsamling, sekundær ledningsføring og overordnet kabinettest.

GCK vs. GGD: Hvilken passer til projektet?

Hvis projektet primært involverer generel lavspændingsstrømdistribution, er en fast struktur som GGD (Gas Distribution Device) normalt tilstrækkelig.

Hvis projektet omfatter et stort antal motorkredsløb og lægger større vægt på kredsløbstæthed, funktionel enhedsstyring og nem vedligeholdelse, er GCK (Gas Distribution Controller) lavspændingskobling generelt et bedre valg.

GCK er ikke blot en "opgraderet version af GGD"; begge er bedre egnet til forskellige strømfordelingsarkitekturer.

Applikationsscenarier

Industriel fremstilling

GCK kan bruges til produktionslinjer, maskineri, pumpesystemer, ventilatorer og automatiseret produktionsudstyr, hvor centraliseret strømfordeling og motorstyring er påkrævet.

Vandbehandlings- og pumpestationer

Til vandbehandlingsanlæg og pumpestationer, der indeholder flere pumper, motorer og hjælpebelastninger, kan MCC funktionsenheder arrangeres i henhold til individuelle motorkredsløb.

Minedrift og tung industri

Minedrift, metallurgi og tungindustrianlæg indeholder typisk høje koncentrationer af motorbelastninger. GCK kan konfigureres til centraliseret distribution, motorstyring og beskyttelse.

Infrastruktur projekter

GCK kan understøtte centraliseret lavspændingsdistribution og motorstyringskrav i store bygninger, kommunal infrastruktur og transportrelaterede projekter.

Driftsmiljø

GCK lavspændingskoblingsudstyr er velegnet til generelle industrielle elektriske miljøer:

Installationshøjde: ≤2.000 meter

Omgivelsestemperatur: -5°C til +40°C

24-timers gennemsnitstemperatur: ≤ +35°C

Relativ luftfugtighed ved +40°C: ≤50%

Relativ luftfugtighed ved +20°C: Op til 90 %

Installationshældningsvinkel: ≤5° (lodret retning)

Ikke egnet til steder med brand- eller eksplosionsrisiko, alvorlig forurening, kemisk korrosion eller kraftige vibrationer.

Transport og opbevaring: Transport/opbevaringsbetingelser er -25°C til +55°C, med kortvarige eksponeringstemperaturer op til +70°C. Hvis de faktiske forhold på stedet overstiger ovenstående grænser, såsom stor højde, høj luftfugtighed, korrosive miljøer eller unormale temperaturer, bør specifikke omstændigheder specificeres under indkøbsfasen til teknisk evaluering og konfiguration.

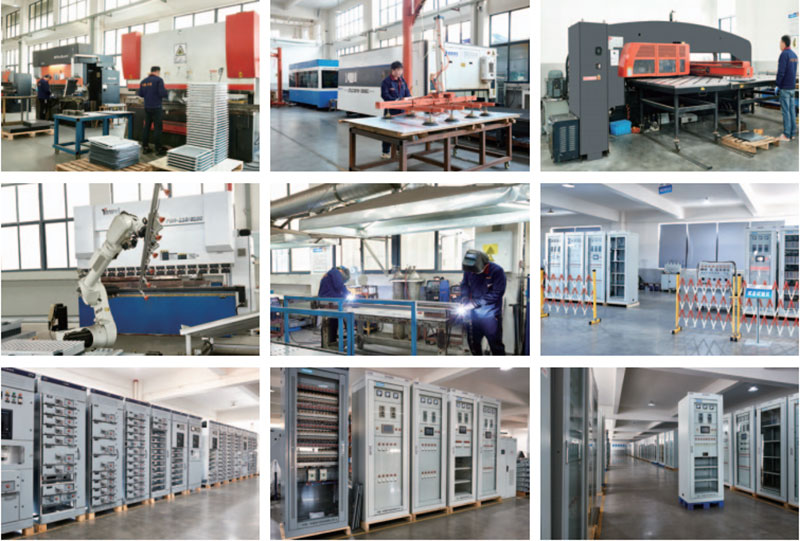

HAGOE Engineering og Manufacturing Kapacitet

Hagoe Electric Technology Co., Ltd. blev etableret i2008og har mere end18 års erfaring med kraftoverførsel, distributionssystemer, kraftelektronik og nye energielektriske løsninger.

For komplet lavspændingsudstyr såsom GCK involverer fremstillingsevne mere end kabinetfremstilling. Det omfatterelektroteknik, pladebearbejdning, samleskinnesystemer, komponentinstallation, sekundær ledningsføring og komplet kabinettest.

HAGOE driver et professionelt R&D-team og en moderne produktionsbase med en registreret kapital påRMB 51 millionerogmere end 34 nationale patenter.

Produktionsudstyr omfatter:

• Trumpf laserskæremaskiner fra Tyskland
• AMADA CNC bukkemaskiner fra Japan
• Automatiserede CNC-stansemaskiner
• SMT produktionslinjer
• Intelligent aldringstestudstyr
• EMC, IP-beskyttelse og miljøtestudstyr

Disse egenskaber understøtter kabinetfabrikationsnøjagtighed, produktionskonsistens og kvalitetskontrol for komplette koblingsudstyr.

FAQ

Hvad bruges GCK lavspændingskoblinger hovedsagelig til?

GCK bruges hovedsageligt til lavspændingsstrømdistribution, motorstyring og belysningsdistribution i kraftværker, transformerstationer, produktionsfaciliteter, minedrift, vandbehandling og infrastrukturprojekter.

Hvad er den maksimale arbejdsspænding for GCK?

Den maksimale arbejdsspænding er 660V AC, designet til 50Hz lavspændings AC distributionssystemer.

Hvad er den maksimale mærkestrøm?

Den nominelle strøm kan nå 3150A, med den endelige konfiguration bestemt af kravene til indgående, samleskinne og føder.

Hvorfor er GCK velegnet til MCC-applikationer?

GCK bruger udtrækkelige funktionelle enheder og inkorporerer et MCC motorkontrolcenter, der gør det muligt at konfigurere motorkredsløb i henhold til motoreffekt, startmetoder og beskyttelseskrav.

Hvad er hovedforskellen mellem GCK og GGD?

GGD er et fast lavspændingsfordelingsskab, der almindeligvis anvendes til konventionel strømdistribution. GCK anvender udtrækkelige funktionelle enheder og er bedre egnet til industrielle systemer, der kræver flere feeders, motorstyringskredsløb og større vedligeholdelsesfleksibilitet.
