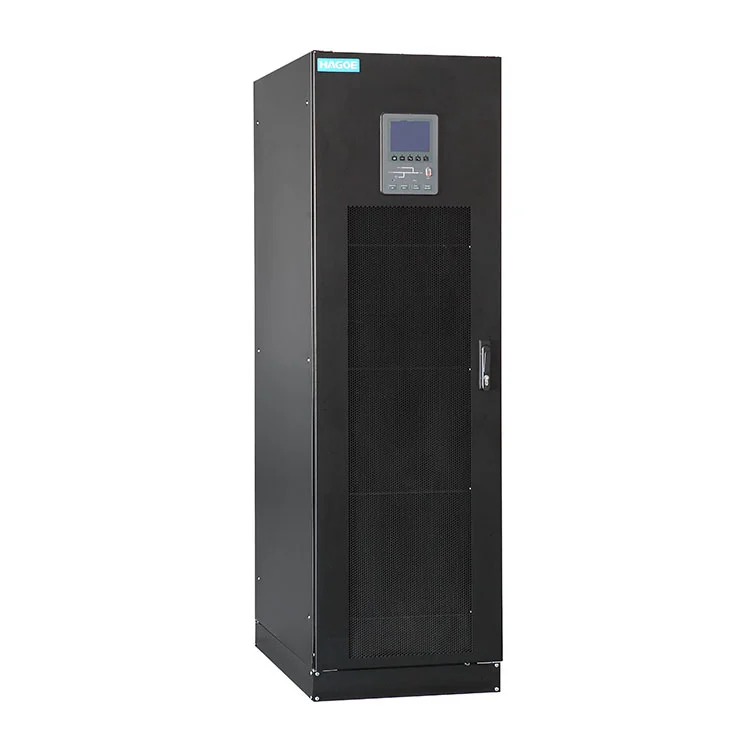

Modulær UPS

Forskellen mellem enmodulær UPSog en traditionel tårntype UPS er ikke blot kabinetdesignet. Det involverer en anden tilgang til kapacitetskonfiguration, redundans og vedligeholdelse.

En konventionel UPS er normalt konfigureret som en komplet strømenhed. Når belastningen stiger, skal brugeren muligvis tilføje et andet UPS-system eller erstatte den eksisterende enhed med en større model. ENmodulær UPSintegrerer strømmoduler, styresystemer og relaterede funktioner i en udvidelig arkitektur, hvilket gør det muligt at konfigurere kapacitet i henhold til den aktuelle belastning og fremtidig udvidelsesplan.

For datacentre og kommunikationsrum kan dette ændre UPS-indkøb fra at dimensionere hele systemet til fremtidig maksimal efterspørgsel i begyndelsen til at udvide kapaciteten gradvist, efterhånden som den faktiske belastning stiger.

Teknisk beskrivelse

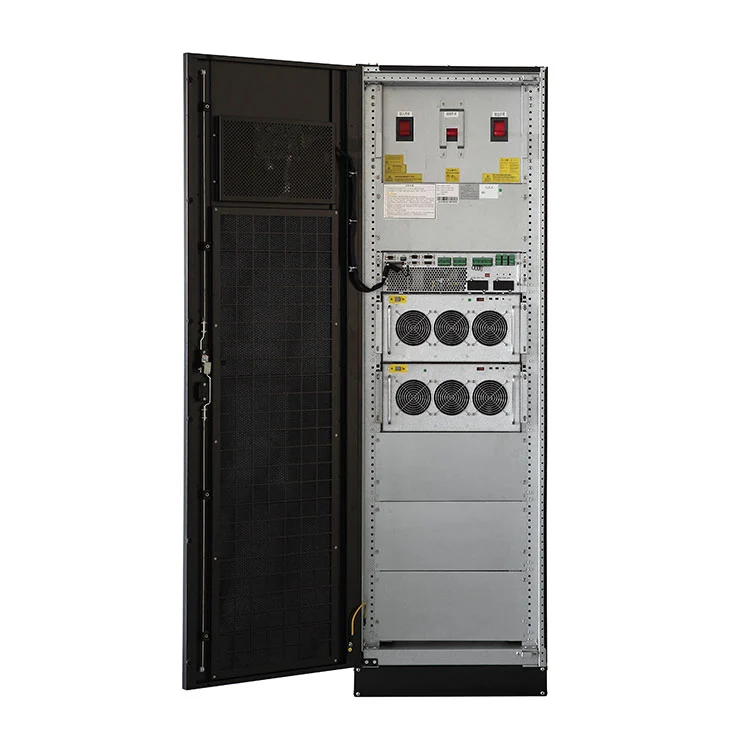

Modulær UPS strømforsyningkombinerer de tekniske egenskaber ved traditionelle UPS-systemer af tårntype med modulariseringskravene i moderne datacentre og udstyrsrum. Det vedtagerDSP digital kontrolteknologiog enN+X redundant modulært design, hvilket giver brugerne mulighed for at konfigurere systemet fleksibelt i henhold til de faktiske belastningskrav. Et enkelt modul giver en kapacitet på20KVA, mens en kapacitet på op til200KVA pr skabkan opnås ved at forbinde flere moduler parallelt.

Samtidig med at det realiserer et modulært design, forbedrer systemet væsentligt pålideligheden, anvendeligheden og vedligeholdelsesevnen af ​​kritisk strømudstyr, hvilket gør det til et velegnet valg til forskellige industrier med højpålidelige strømforsyningskrav.

Vigtigste tekniske parametre

Hvorfor modulær UPS er anderledes

1. Kapaciteten kan følge den faktiske belastning

En af de vigtigste fordele ved en modulær UPS er, at UPS-kapaciteten kan følge det faktiske belastningskrav.

For eksempel kan et nybygget maskinrum have en relativt lav startbelastning, men kan tilføje servere, lagersystemer, netværksudstyr eller andre it-belastninger i fremtiden. Med en modulær arkitektur kan UPS-konfigurationen udvides i henhold til den faktiske projektvækst i stedet for at købe den fulde fremtidige kapacitet i begyndelsen.

2. N+X redundans for kritiske belastninger

For kritiske belastninger handler UPS-valg ikke kun om at opfylde den nødvendige kapacitet. Systemet skal også overveje, om det resterende system kan fortsætte med at fungere, hvis et strømmodul bliver utilgængeligt.

HAGOE Modular UPS anvender enN+X redundant modulært design. I denne arkitektur,"N"repræsenterer antallet af moduler, der kræves for at understøtte den faktiske belastning, mens"X"repræsenterer yderligere redundante moduler. Korrekt redundanskonfiguration kan reducere virkningen af ​​et individuelt modulfejl på det overordnede strømforsyningssystem.

Den faktiske N+X-konfiguration bør bestemmes i henhold til belastningskapacitet, påkrævet pålidelighedsniveau og projektdesignkrav.

Modulær UPS vs. Traditional Tower UPS

Dette betyder ikke, at en modulær UPS altid er bedre end en traditionel tårntype UPS.

Når belastningen er stabil, den nødvendige kapacitet er klart defineret, og fremtidig udvidelse er usandsynlig, kan en konventionel UPS forblive en ligetil løsning.

Når projektet involverer kontinuerlig udvidelse, belastningsvækst, etapevis datacenterkonstruktion eller høje tilgængelighedskrav, kan skalerbarheden og redundansen af ​​en modulær UPS give større værdi.

Derfor bør UPS indkøb tage hele projektets livscyklus i betragtning i stedet for kun at fokusere på den oprindelige købspris.

Kapacitetskonfiguration

20KVA moduldesign

Ifølge HAGOEs produktinformation kan et enkelt modul give en kapacitet på20KVA. Den modulære arkitektur giver brugerne mulighed for at konfigurere systemet i henhold til de faktiske belastningskrav i stedet for udelukkende at stole på én UPS-enhed med stor kapacitet.

Op til 200KVA pr. kabinet

Ved parallelkobling af moduler i et enkelt skab kan systemet opnå en kapacitetskonfiguration på op til200KVA. Dette gør det muligt for systemet at imødekomme forskellige krav lige fra mellemstore kritiske belastninger til større maskinrumsstrømsystemer.

Teknisk note:Den endelige modulmængde, N+X redundansniveau, batterikonfiguration og systemkapacitet skal bekræftes i henhold til den faktiske belastning og projektkrav.

Hvor bruges modulær UPS?

Datacentre

Datacentre oplever ofte en progressiv belastningsvækst, efterhånden som servere, lagersystemer og netværksudstyr tilføjes. En modulær UPS kan tilpasse sig skiftende strømbehov gennem modulær konfiguration, hvilket gør den velegnet til udvidelige strømarkitekturer til datacenter.

Telekommunikation og kommunikationsrum

Telekommunikations- og kommunikationsrum kræver høje niveauer af strømkontinuitet og udstyrstilgængelighed. Den kan konfigureres i henhold til rummets belastningsstørrelse, mens den bruger en redundant arkitektur for at forbedre strømtilgængeligheden til kritisk kommunikationsudstyr.

Industrielle kontrolsystemer

PLC-systemer, controllere, overvågningsudstyr og kommunikationsenheder, der anvendes i industriel automation, kan kræve kontinuerlig og stabil strøm. Det kan give backup-strøm og strømkvalitetsbeskyttelse til kritiske kontrolbelastninger.

Finansielle og kommercielle faciliteter

Finansielle institutioner, kommercielle centre og virksomheds-it-systemer kræver pålidelig drift af servere og netværksudstyr. Det kan give en skalerbar backup-kraftarkitektur til kritiske it-belastninger.

Indkøbsvejledning

For indkøbspersonale og EPC-projekter anbefales det at præcisere følgende detaljer under forespørgselsfasen:

1. Bekræft den påkrævede kapacitet
Angiv den aktuelle belastning, spidsbelastning og fremtidig udvidelseskapacitet i stedet for blot at angive et generisk UPS-kapacitetstal.

2. Definer redundanskravet
Angiv tydeligt, om projektet kræverN, N+1, eller en andenN+Xredundans arkitektur.

3. Bekræft batteriautonomi
Angiv den nødvendige varighed for, at UPS'en kan opretholde belastningsdrift efter en strømafbrydelse.

4. Bekræft installationsbetingelserne
Angiv oplysninger om serverrumsplads, metoder til kabelindgang/udgang, omgivelsestemperatur og vedligeholdelsesadgangsveje.

5. Anmod om tekniske dokumenter
Kræv, at leverandører leverer produktspecifikationer, systemforslag, ledningsdiagrammer, certificeringsdokumenter, testrapporter og installations-/vedligeholdelsesmanualer.

6. Evaluer leverandørens tekniske kapacitet
Når du har at gøre med modulære UPS-systemer, skal du ikke fokusere udelukkende på produktprisen; også evaluere leverandørens muligheder med hensyn til systemkonfiguration, parallel systemdesign, test, installationsvejledning og eftersalgsvedligeholdelse.

Kvalitetskontrol og produktionsstyrke

Etableret i2008, HAGOE har mere end 18 års erfaring i kraftelektronik og strømforsyningsproduktion. For modulære UPS-systemer, der involverer parallelle moduler, redundans og kontinuerlig drift, anvender virksomheden en produktions- og verifikationsproces, der dækker elektronisk montering og test af komplet enhed.

Fremstillingsanlægget er udstyret medTRUMPF laserskæremaskiner, AMADA CNC bukkemaskiner, SMT produktionslinjer og automatiseret tårnstanseudstyr. Testressourcer omfatterintelligent aldring, EMC, IP-beskyttelse og miljøtestudstyrtil verifikation af elektrisk ydeevne, driftsstabilitet og miljøtilpasningsevne.

HAGOE opererer underISO9001, ISO14001 og ISO45001ledelsessystemer og besiddelser34+ nationale patenter. Dens produktportefølje dækker også GZDW DC-strømsystemer, UPS/EPS, strømfordelingsudstyr og nye elektriske energisystemer, hvilket giver relevant produktionserfaring til modulær UPS-udvikling og systemintegration.
