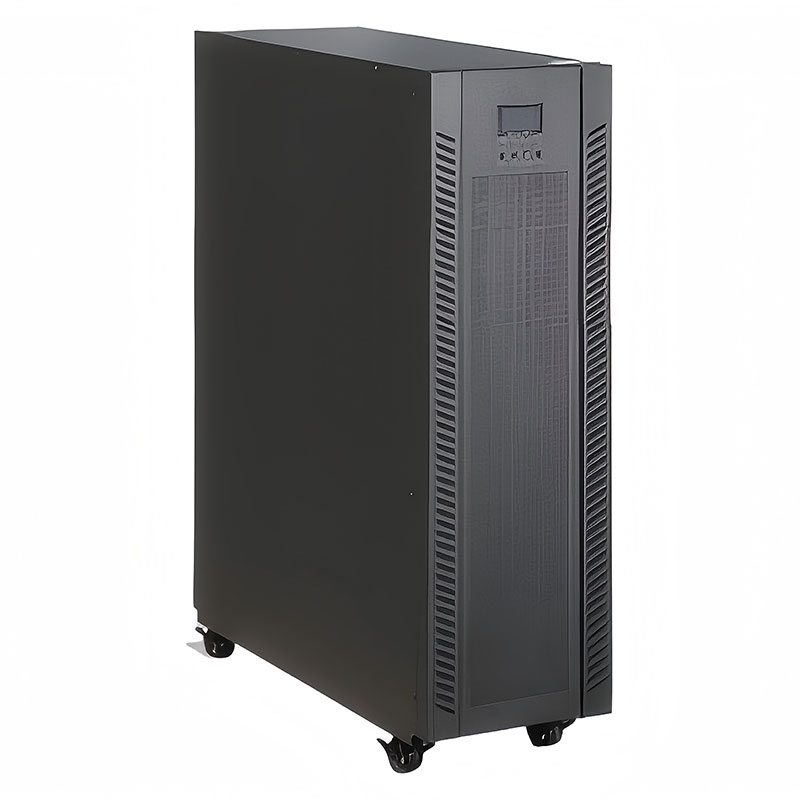

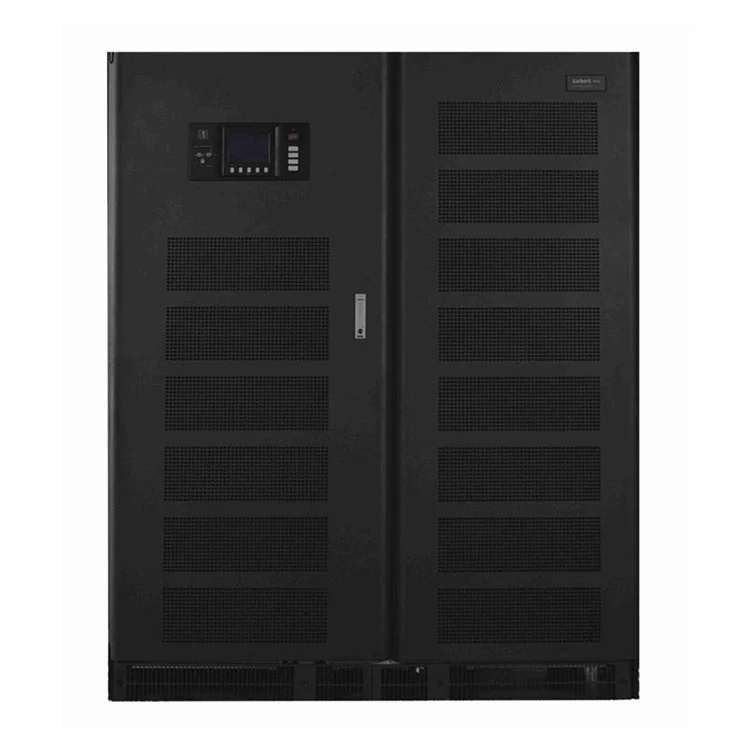

Lavfrekvent UPS

Kerneegenskaben ved en lavfrekvent UPS ligger ikke kun i dens transformer, men også i dens kombination af en lavfrekvent linjefrekvenstransformer og en online dobbeltkonverteringsarkitektur.

Den indgående vekselstrøm konverteres først til DC af en ensretter; efterfølgende giver DC-bussen et stabilt mellemeffekttrin, som derefter konverteres tilbage til AC af vekselretteren til output til belastningen. Under normal drift forsynes belastningen kontinuerligt af inverteren i stedet for direkte forbundet til AC-indgangen.

Lavfrekvenstransformatoren giver elektrisk isolation mellem input- og outputkredsløbene og forbedrer systemets evne til at modstå startstrømme, ikke-lineære belastninger og unormale driftsforhold.

Denne arkitektur gør lavfrekvente UPS-systemer særligt velegnede til applikationer med ekstremt høje krav til udstyrskontinuitet og strømkvalitet – ikke kun dem, der kræver nødbatteribackup.

Hvordan fungerer lavfrekvent UPS?

HAGOE lavfrekvent UPS følger en typisk online dobbeltkonverteringsstrømsti:

AC-indgang → Ensretter → DC-bus → Inverter → Lavfrekvent transformator → Belastning

Under normale brugsforhold leverer ensretteren reguleret jævnstrøm til DC-bussen, mens inverteren kontinuerligt leverer konditioneret vekselstrøm til belastningen.

Når forsyningsforsyningen svigter eller falder uden for det specificerede driftsområde, leverer batterisystemet energi til DC-bussen, og inverteren fortsætter med at forsyne belastningen. Dette eliminerer overførselsafbrydelsen forbundet med konventionelle standby UPS-arkitekturer.

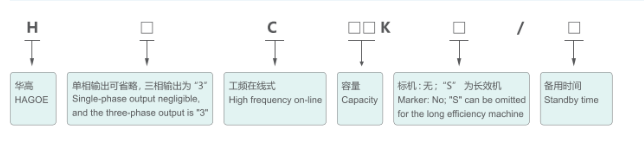

Model definition

Produktparametre

Kategori	Teknisk parameter	Specifikation
AC indgang	Nominel kapacitet	10 kVA / 15 kVA / 20 kVA / 30 kVA / 40 kVA / 60 kVA / 80 kVA / 100 kVA / 120 kVA / 140 kVA / 160 kVA / 200 kVA / 250 kVA / 300 kVA / 600 kVA / 600 kVA / 600 kVA / 600 kVA 2000 kVA
	Arbejdsmetode og -princip	Online strømstatisk bypass-switch (kontinuerlig kobling), dobbeltkonverteringsteknologi, fuldstændig adskillelse af strømudgang
	Fasenummer	Tre faser + N + G
	Spænding	380 V ±20 %
	Frekvens	50 Hz ±10 %
	Maksimal strøm	19 A / 29 A / 38 A / 57 A / 76 A / 114 A / 158 A / 189 A / 227 A / 265 A / 303 A / 379 A / 473 A / 568 A / 1040 A / 1800 A / 3600 A / 3700 A
	Effektfaktor	0,95 (med inputfilter)
AC Bypass-indgang	Blød start	0–100 % inden for 5 sek
	Fasenummer	Tre faser + N + G
	Spænding	380 V ±15 %
	Frekvens	50 Hz ±2 %
	Skiftetid	0 ms under overbelastning
Batteri System	DC spænding	384 V (32 × 12 V batterier)
	Flydende ladespænding	432 V
	Afskæringsspænding	332 V
	Maksimal udledningsstrøm	25 A / 38 A / 51 A / 76 A / 101 A / 152 A / 203 A / 253 A / 304 A / 360 A / 425 A / 528 A / 660 A / 790 A / 1500 A / 2500 A / 37000 A / 37000 A
	Ladestrøm	10–25 A (justerbar)
AC udgang	Fasenummer	Tre faser + N + G
	Spænding	380 V ±1 % (steady-state belastning)
	Frekvens	50 Hz ±2 % (netstrøm) / 50 Hz ±0,05 % (batteristrømforsyning)
	Effektfaktor	0,8 halter
	Output bølgeform	Sinusbølge
	Total harmonisk forvrængning	≤3 % for lineær belastning; ≤5 % for ikke-lineær belastning
	Dynamisk belastningsspændingstransient	±0,5 % (fra 0 til 100 % belastningsændring)
	Øjeblikkelig gendannelsestid	<10 ms (±0,5 %)
	Ubalanceret spænding	≤±3%; ≤±1 % for balanceret belastningsspænding
	Overbelastningskapacitet	120 % i 10 minutter; 150 % i 1 min (batteristrømforsyning)
Systemydelse	Arbejdseffektivitet	>91%; 95 % i ECO-økonomisk tilstand
	Computer kommunikationsgrænseflade	RS232 / RS422
	Driftstemperatur	0-40°C
	Relativ fugtighed	0–90 %, ikke-kondenserende
	Støj	50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB, afhængig af kapacitet
	Vise	Type A: lille LCD; Type B: stor berøringsskærm (120 × 90 mm)

Hvorfor bruge en lavfrekvent transformator?

I et UPS-system bruges transformeren ikke kun til spændingskonvertering. Det bidrager også til elektrisk isolation, håndtering af forbigående belastninger og systembeskyttelse.

Industrielle belastninger såsom PLC-systemer, drev med variabel frekvens, motorer, kontaktorer og stort ensretterudstyr kan generere betydelig transient strøm under opstart eller dynamisk drift. Hvis UPS-kapacitet kun vælges i henhold til steady-state aktiv effekt, kan inverteren opleve overbelastning, udgangsspændingsafvigelse eller unødvendig bypass-drift.

Lavfrekvenstransformeren giver en robust magnetisk og elektrisk grænseflade med stærk transientkapacitet, hvilket giver UPS'en større designmargin til applikationer med høj startstrøm eller stødbelastning.

Lavfrekvent UPS vs højfrekvent UPS

Teknisk faktor	Lavfrekvent UPS	Højfrekvent UPS
Transformer	Lavfrekvent krafttransformator	Højfrekvent transformator / transformerløs arkitektur
Elektrisk isolering	Stærk	Afhænger af systemtopologi
Motorens startbelastninger	Mere egnet	Kræver omhyggelig dimensionering
Indløbsstrøm	Højere tolerance	Mere følsom over for størrelse
Ikke-lineære belastninger	Velegnet med korrekt konfiguration	Velegnet med korrekt konfiguration
Industrielle applikationer	Stærk pasform	Mere velegnet til generelle IT-belastninger
Systemvægt	Relativt højere	Generelt mere kompakt
Installationsfodaftryk	Større	Mindre
Typisk prioritet	Robusthed og isolation	Effektivitet og kompakthed

Hvis et projekt primært fokuserer på størrelse, vægt og høj effekttæthed, kan en højfrekvent UPS være mere fordelagtig; Hvis projektet imidlertid prioriterer isolation, overspændingskapacitet, tilpasningsevne til industrimiljøer og langsigtet driftsstabilitet, er en lavfrekvent UPS generelt et bedre valg.

Derfor anbefaler HAGOO ikke at vælge en UPS baseret på den forenklede logik om "lavfrekvens er altid bedre end højfrekvens." I stedet anbefaler det at konfigurere UPS'en baseret på belastningstype, effektfaktor, startstrøm, backuptid og netforhold.

Ingeniørvalg

Vælg ikke kun UPS med kVA

UPS-kapacitet bør ikke vælges ved blot at tilføje mærkepladeklassificeringerne for alt tilsluttet udstyr.

Den tekniske vurdering bør overveje:

Aktiv effekt (kW) → Effektfaktor → Startstrøm → Ikke-lineær belastningsforhold → Fremtidig udvidelse → Påkrævet redundans

For motordrevet udstyr forekommer steady-state-effekten muligvis ikke særlig høj, men startstrømmen kan være væsentligt højere. Derfor skal inverterens overbelastningsevne og transientrespons evalueres under systemdimensionering.

Beregning af batteriautonomi

Batterikapaciteten bør også beregnes i henhold til den faktiske belastning i stedet for at vælges fra en fast Ah-værdi.

Den tekniske beregning tager normalt hensyn til UPS-kapacitet, faktisk belastningseffekt, DC-busspænding, batteristrengkonfiguration, afladningshastighed, påkrævet autonomi, batterialdringsmargin og omgivende temperatur.

For nøjagtigt systemdesign bør batteristørrelsen være baseret på producentensDC spændingsområde, minimum batterispænding og batteriafladningskarakteristika.

Input- og outputbeskyttelse

Afhængigt af projektets krav kan HAGOE lavfrekvent UPS konfigureres med flere beskyttelsesfunktioner, herunder:

indgangsoverspændings-/underspændingsbeskyttelse, udgangsoverbelastningsbeskyttelse, kortslutningsbeskyttelse, beskyttelse mod overopladning/overafladning af batteri, beskyttelse mod overtemperatur og bypass-beskyttelse.

For industrielle projekter bør koordineringen mellem opstrømsafbryderen, nedstrøms beskyttelsesanordninger og UPS-kortslutningsbeskyttelse også evalueres for at opnå passende beskyttelseselektivitet.

Fremstilling og test

Hagoe Electric Technology Co., Ltd. driver en integreret fremstillingsproces, der dækker ingeniørdesign, pladefremstilling, elektronisk samling, systemintegration og endelig test.

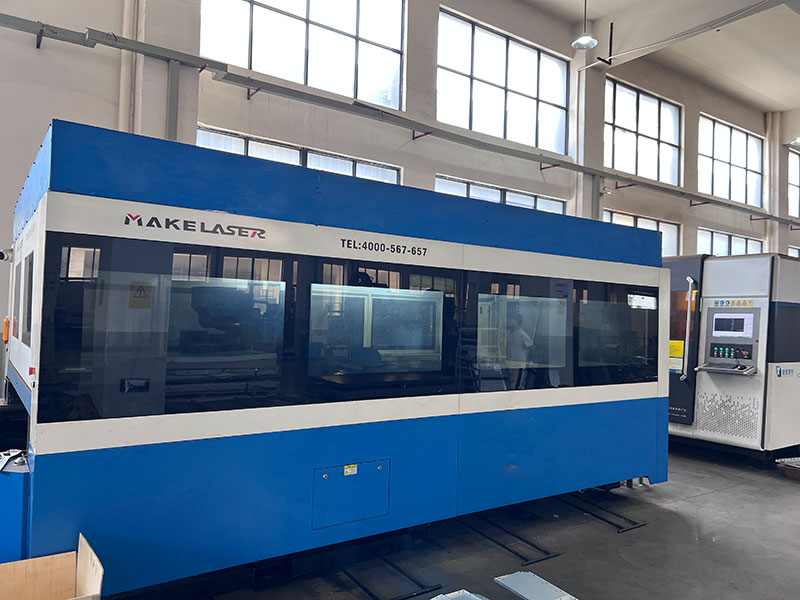

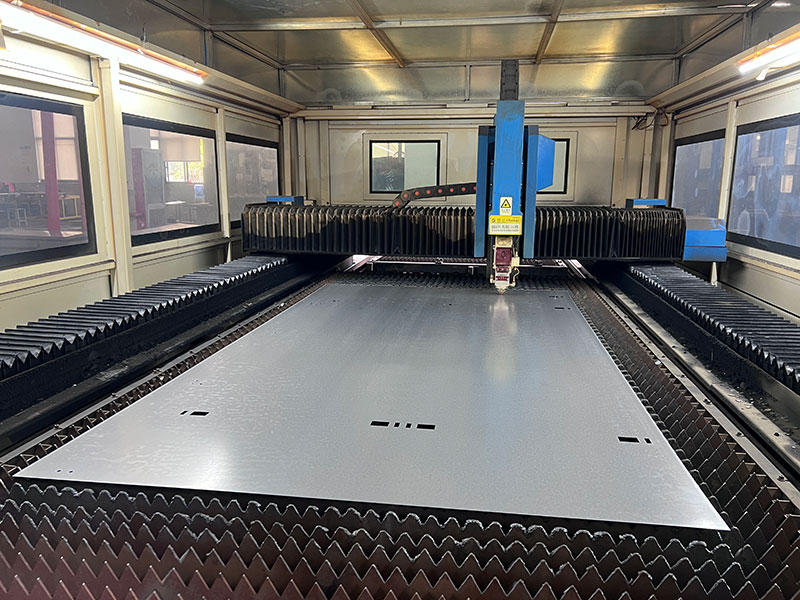

Produktionsbasen er udstyret med tyske Trumpf laserskæremaskiner, japanske AMADA CNC-bukkemaskiner, automatiseret revolverstanseudstyr, SMT-produktionslinjer og intelligente ældningstestsystemer.

For kritisk strømudstyr, såsom UPS-systemer, skal kvalitetskontrol gå ud over komponentinspektion. Afhængigt af produktkonfigurationen og projektkravene kan test omfatte:

verifikation af input/output elektriske parameter, test af beskyttelsesfunktion, kommunikationstest, belastningstest, ældningstest og komplet systemfunktionsverifikation.

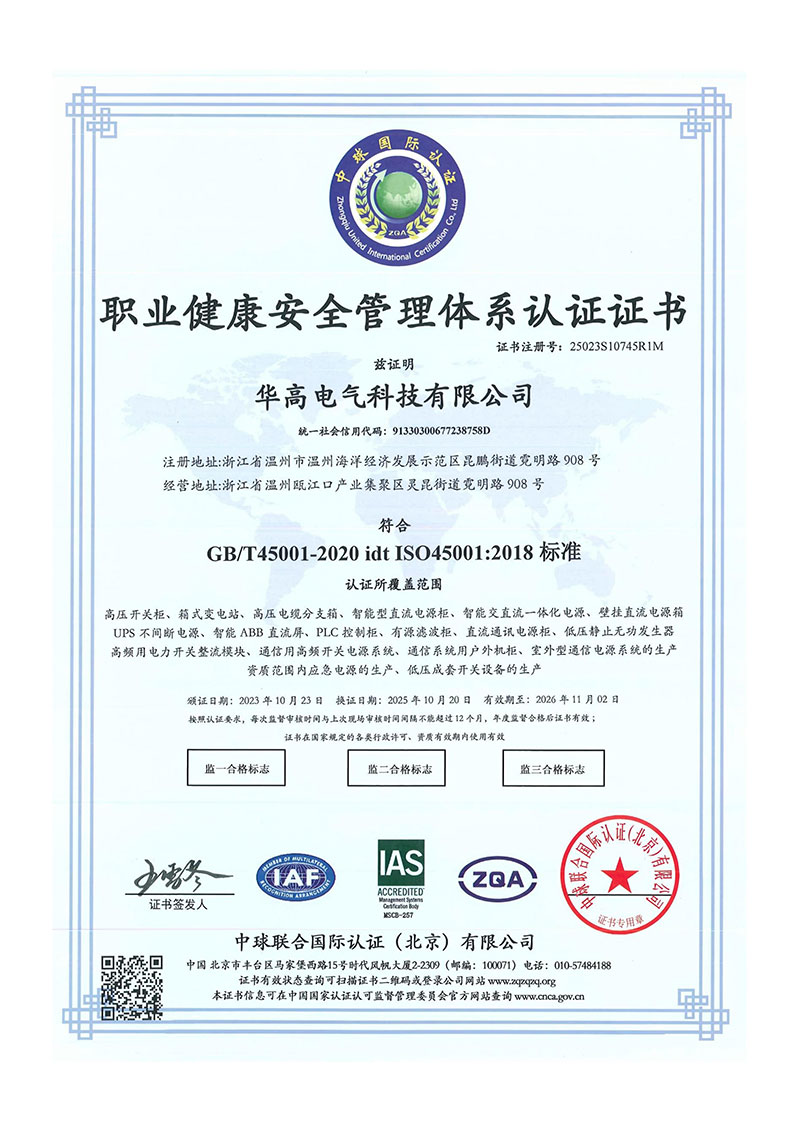

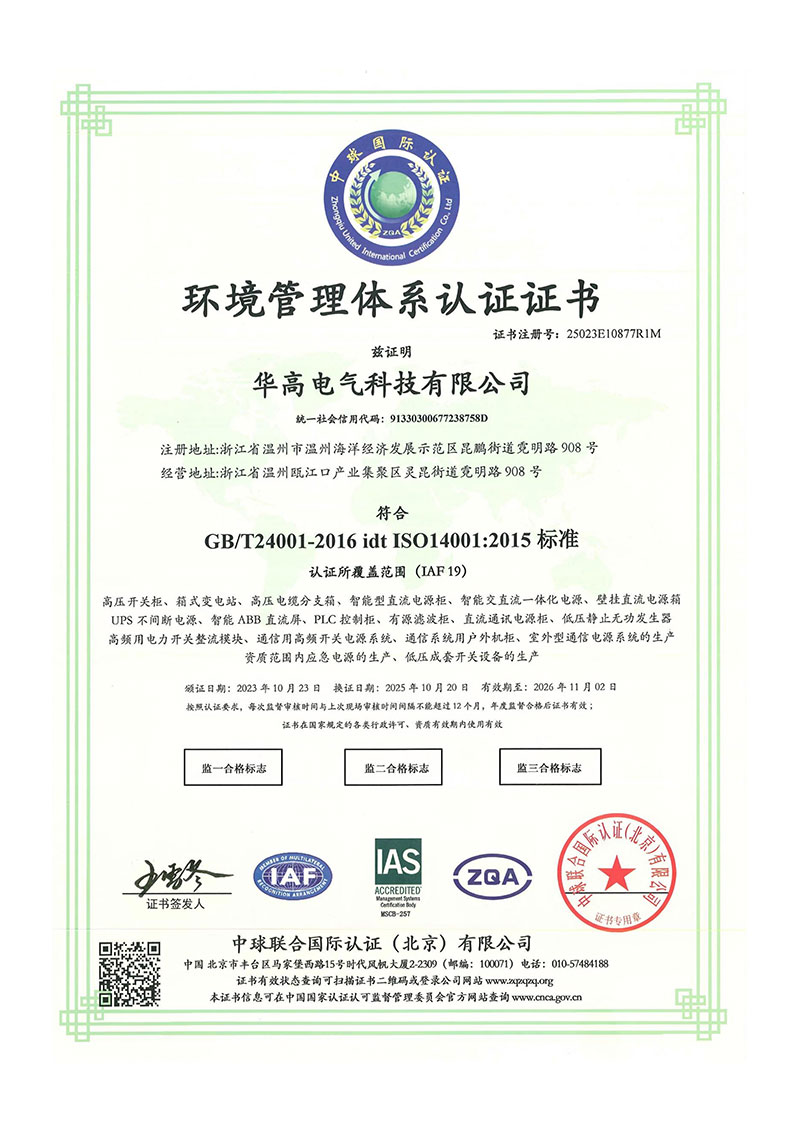

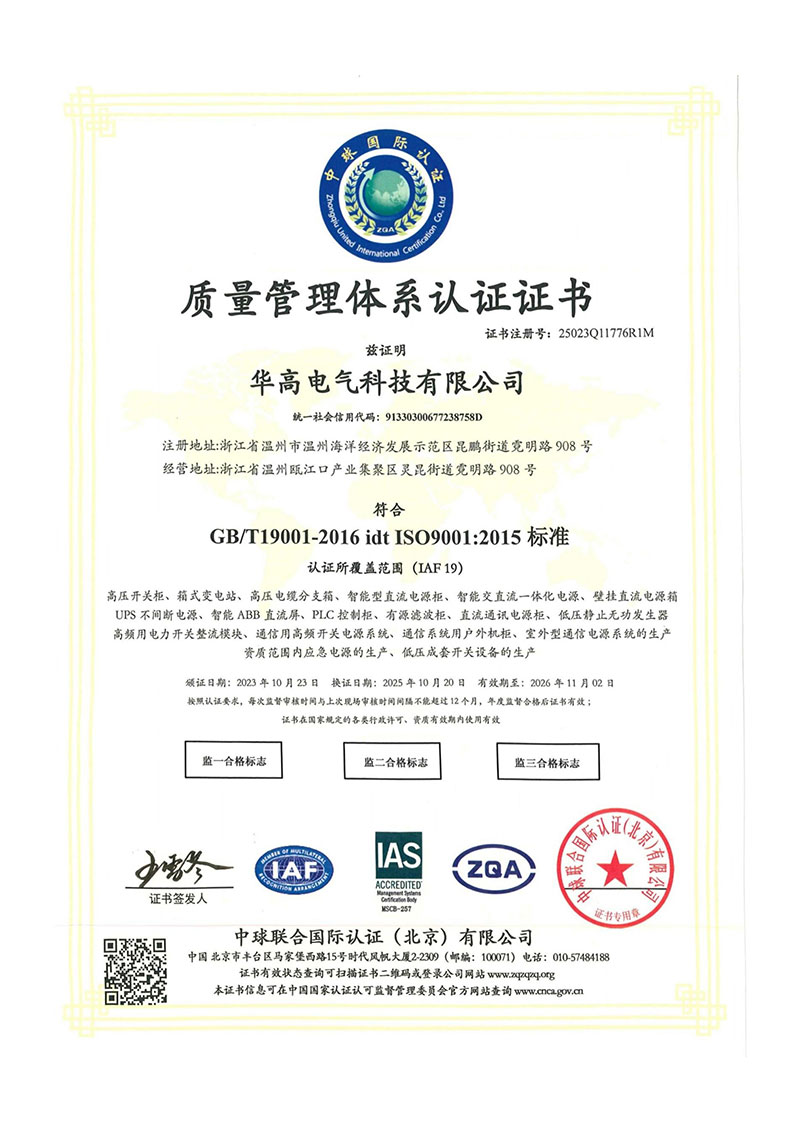

Hagoe opererer under ISO9001, ISO14001 og ISO45001 ledelsessystemer og har mere end 34 nationale patenter, der understøtter dets R&D og produktionskapacitet.

Ansøgninger

Elnet og understationer

Velegnet til understationer, distributionssystemer og strømautomatiseringsudstyr, der kræver kontinuerlig strøm til beskyttelse, overvågning og kommunikationsbelastninger.

Industriel automation

Velegnet til PLC'er, DCS'er, industrielle computere, automationsskabe og produktionslinjestyringssystemer.

Medicinsk udstyr

Velegnet til medicinsk billeddannelse, overvågning og andet præcisionsudstyr, der kræver stabil og uafbrudt strøm.

Datacentre

Velegnet til servere, netværksudstyr, lagersystemer og kommunikationsinfrastruktur.

Fabrikskvalitetskontrol

HAGOEs kvalitetskontrol er ikke begrænset til slutinspektion.Den dækker hele processen fra indgående materialer til fremstilling, montering, idriftsættelse, test og endelig frigivelse.

De vigtigste kontrolfaser omfatter:

Indgående inspektion → Proceskontrol → Inspektion af elektrisk samling → Systemkommissionering → Ydelsestest → Ældningsbekræftelse → Endelig inspektion

Til tilpassede UPS-projekter kan HAGOE-ingeniører gennemgå kundens belastningsliste, enkeltlinjediagram, installationsmiljø og projektstandarder før produktion for at reducere risici forbundet med kapacitetsvalg, grænsefladekonfiguration og installation på stedet.

Hvorfor vælge HAGOE lavfrekvent UPS?

18+ års erfaring med elektroteknik

HAGOE blev etableret i 2008 og har udviklet erfaring på tværs af strømdistribution, strømelektronik, intelligente jævnstrømssystemer, UPS, nødstrøm og nye elektriske energiløsninger.

34+ nationale patenter

Virksomhedens intellektuelle ejendomsret dækker jævnstrømssystemer, intelligent overvågning, fotovoltaisk jævnstrømsdistribution og relaterede elektriske teknologier.

Integreret produktionskapacitet

HAGOE kombinerer F&U-, ingeniør-, fremstillings-, test-, salgs- og eksporttjenester i én organisation.

International overholdelse

Virksomhedens ledelses- og produktoverholdelsesramme omfatter ISO9001, ISO14001, ISO45001, CCC, CE, CB og RoHS-relaterede krav.

Projektbaseret teknisk support

Til skræddersyede projekter kan HAGOE levere teknisk udvælgelse, systemdesign, tegninger, parameterkonfiguration, testdokumentation, installationsvejledning og fjernbetjeningssupport.

Installation og idriftsættelse

HAGOE tilbyder forskellig installations- og idriftsættelsesstøtte alt efter udstyrstype og projektskala.

Til standard vægmonterede UPS-enheder og små systemer leverer HAGOE engelske installationsvejledninger og24/7 fjernbetjening video teknisk support, hvilket giver uddannede kundeteams mulighed for at fuldføre installationen med fjernbetjeningsassistance.

For mellemstore UPS-systemer, distributionsskabe og komplette udstyrssæt kan installation og idriftsættelse på stedet arrangeres i henhold til projektets krav.

Til store kraftværker og EPC-projekter udvikler HAGOE en dedikeret installations- og idriftsættelsesplan før levering og kan arrangere teknisk personale til support på stedet.

FAQ

Hvilke oplysninger kræves til UPS-valg?

De grundlæggende oplysninger omfatter belastningskapacitet, faktisk belastningseffekt, effektfaktor, input/output spænding, frekvens, påkrævet batteriautonomi, belastningstype, installationsmiljø, bypasskrav og kommunikationsprotokol.

Hvorfor skal motorbelastninger overvejes separat?

Motorbelastninger kan generere høj startstrøm. UPS'en har derfor brug for tilstrækkelig inverteroverbelastningskapacitet og transient ydeevne i stedet for kun at blive valgt i henhold til motorens nominelle køreeffekt.

Kan HAGOE levere et komplet UPS-system i stedet for kun UPS-kabinettet?

Ja. HAGOE kan integrere UPS, batterisystem, distributionskomponenter, overvågningsgrænseflader, bypass-konfiguration og relateret elektrisk udstyr i henhold til projektets krav.

Kan UPS'en tilpasses til forskellige lande?

Ja. Input/output spænding, frekvens, kabinetkonfiguration, kommunikationsgrænseflade, beskyttelseskonfiguration, mærkning, dokumentation og gældende overholdelseskrav kan tilpasses målmarkedet.

Hvordan støtter HAGOE EPC-projekter?

Til EPC-projekter kan HAGOE deltage fra den tekniske udvælgelsesfase og levere systemkonfiguration, tegninger, teknisk dokumentation, produktionssporing, inspektionsdokumenter, installationsvejledning og idriftsættelsessupport.
