Efterhånden som 5G-netværk udvides i retning af højere kapacitet, bredere dækning og mere distribueret infrastruktur, er pålidelig strøm blevet en kritisk del af ydeevnen på telekommunikationssiden. De5GUdendørs DC-strømforsyningspanelfraHAGOEer designet til at give en integreret udendørs strømløsning, der kombinerer DC-strømkonvertering, AC/DC-distribution, batteristyring, overvågning, termisk styring og beskyttelse i ét kabinet.
Et moderne telecom-site har brug for mere end et konventionelt el-distributionsskab. Udendørs 5G-udstyr skal fungere kontinuerligt, mens det står over for temperaturændringer, fugtighed, støv, lynnedslag, batteriældning, begrænset installationsplads og fjernvedligeholdelseskrav. Et integreret 5G udendørs DC-strømforsyningspanel kan løse disse udfordringer ved at kombinere flere strømstyringsfunktioner i et koordineret udendørssystem.

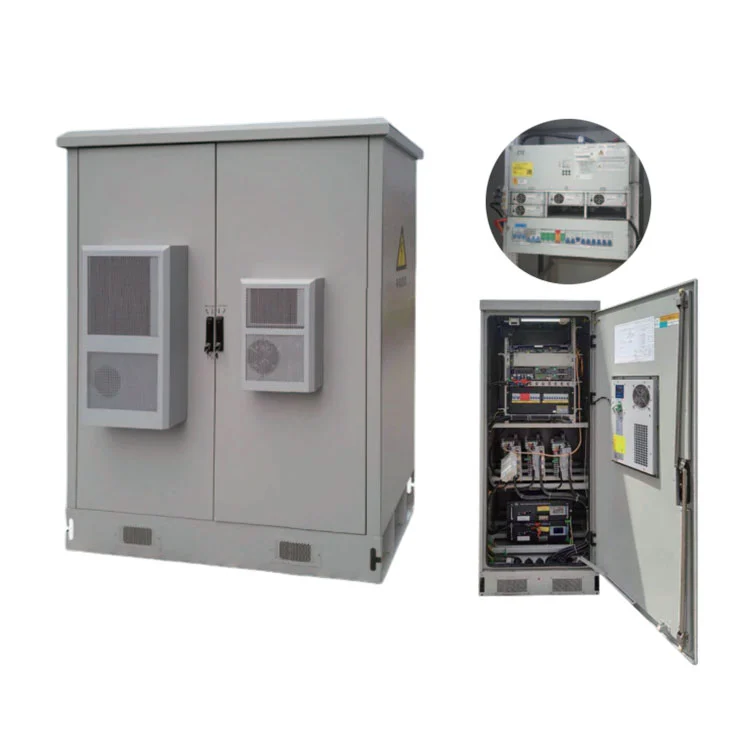

HAGOEs H5GY-serie er en udendørs integreret 48V DC strømløsning designet til 5G- og 4G-basestationer, FTTx-netværk, datakommunikationsudstyr, adgangsnetværk og uovervågede telekommunikationssteder. Systemet understøtter 200A og 300A konfigurationer, IP55 kabinetbeskyttelse, flere kommunikationsgrænseflader, batteristyring, overvågning og tilpassede distributionsarrangementer.
5G-infrastruktur afhænger af et stort antal kommunikationssteder fordelt på tværs af byer, industriområder, transportnetværk, kommercielle zoner og fjerntliggende steder. I modsætning til indendørs udstyrsrum er udendørs telekommunikationssteder direkte udsat for miljøforhold, der kan påvirke elektrisk udstyr og batteriydelse.
En pålidelig udendørs energiarkitektur skal derfor håndtere flere udfordringer samtidigt:
Af disse grunde kan et integreret strømskab være mere praktisk end at samle flere uafhængige strømstyringskomponenter på alle telekommunikationssteder.
Et 5G udendørs DC-strømforsyningspanel er et udendørs telekommunikationsstrømsystem designet til at levere, distribuere, overvåge og beskytte jævnstrøm til kommunikationsudstyr. Afhængigt af projektkonfigurationen kan kabinettet kombinere AC/DC distribution, ensrettermoduler, batterisystemer, overvågningsfunktioner, termisk styring og overspændingsbeskyttelse.
HAGOE H5GY-serien bruger en integreret kabinetarkitektur beregnet til 5G- og 4G-kommunikationssteder. Dens 48V DC strømarkitektur kan konfigureres omkring de faktiske krav til telekommunikationsudstyr i stedet for at stole på en enkelt fast konfiguration.
Denne tilgang er især nyttig for telekommunikationsentreprenører, EPC-virksomheder, distributører og systemintegratorer, der skal balancere strømkapacitet, backupkrav, kabinetdimensioner, miljøforhold og fjernovervågningskrav.
I stedet for at installere separate skabe til hver strømstyringsfunktion, kan et integreret udendørssystem samle store komponenter i et koordineret kabinet. Dette kan forenkle installationen, forbedre pladsudnyttelsen og gøre vedligeholdelse på stedet mere ligetil.
Telekommunikationsudstyr er almindeligvis afhængigt af DC-strømarkitekturer, hvilket gør stabil DC-output til en væsentlig overvejelse for basestationer og kommunikationsknuder. H5GY-serien kan integrere 48V DC strømforsyningskomponenter, ensrettermoduler, AC/DC distribution, batterisystemer og overvågningsmoduler i henhold til projektets krav.
Udendørs teleskabe skal designes anderledes end indendørs el-tavler. H5GY-serien giver en IP55 udendørs kabinetkonfiguration for at hjælpe med at beskytte interne elektriske komponenter mod almindelig miljøeksponering.
Batteribackup gør det muligt for telekommunikationsudstyr at fortsætte med at fungere under udvalgte strømafbrydelser. Den integrerede overvågningsarkitektur kan understøtte batterikapacitetsberegning, temperaturkompensation, online batteritest, automatisk spændingsregulering og strømbegrænsning.
Varmestyring er vigtig, fordi strømelektronik og batterier kan reagere forskelligt på temperaturen. H5GY-serien bruger luftkanalisoleringsteknologi mellem udstyrsrummet og batterirummet for at hjælpe med at reducere effekten af varme genereret af strømelektronik på batteriområdet.
Moderne teleoperatører kræver i stigende grad fjernadgang til informationer om elsystemet. Afhængigt af den valgte konfiguration understøtter systemet RS232, RS485, TCP/IP, RJ45 og tør-kontakt kommunikationsgrænseflader. CDT, Modbus og IEC 61850 kommunikationsprotokoller kan også konfigureres som optioner.
Systemet kan konfigureres med hukommelse med stor kapacitet, der er i stand til at gemme mere end 500.000 historiske fejl- og driftsregistreringer. Dette kan give nyttige oplysninger til vedligeholdelsesanalyse og fejlfinding.
Valg af et telekommunikations-strømskab bør baseres på faktiske belastningsberegninger og krav på stedet i stedet for alene kabinetkapacitet. De følgende specifikationer illustrerer den konfigurerbare arkitektur, der er tilgængelig for HAGOE-systemet.
| Konfigurationselement | Teknisk parameter | Konfiguration |
|---|---|---|
| Systemtype | Udendørs integreret DC strømsystem | Standard arkitektur |
| Kapacitetsmuligheder | 200A / 300A | Projekt afhængig |
| Udendørs beskyttelse | IP55 | Standard skabsbeskyttelse |
| Indgangsspænding | AC 380V ±20 % | Standard |
| Nominel frekvens | 50Hz ±10 % | Standard |
| Meddelelse | RS232 / RS485 / TCP/IP / Tør kontakt | Konfigurerbar |
| Opladningsmoduler | 10A, 20A, 30A eller andre specificerede konfigurationer | Påkrævet |
| Batteri inspektion | Op til 4 moduler | Påkrævet |
| Batteriovervågning | Op til 32 moduler | Valgfri |
| Inverter modul | 1K / 2K / 3K / 5K | Valgfri |
| Skab størrelse | 800 × 600 × 2260 mm eller 2360 mm | Kan tilpasses |
Endelig ensrettermængde, batterikapacitet, afbryderarrangement, input/output-konfiguration og backup-varighed skal bekræftes gennem projektbelastningsberegninger før indkøb.
Den primære applikation er udendørs cellulær infrastruktur. Et centraliseret udendørs DC-strømskab kan levere strømkonvertering, batteribackup, distribution og overvågning af kommunikationsudstyr.
Fiberadgangsnetværk inkluderer ofte adskillige distribuerede kommunikationsknuder. Et integreret udendørsskab kan kombinere strømkonvertering, backup-strøm, overvågning og distribution i en kompakt løsning.
Kommunikations- og adgangsudstyr, der kræver en centraliseret jævnstrømskilde, kan drage fordel af fjernovervågning, batteristyring og konfigurerbar distribution.
Fjernsider kan være vanskelige og dyre at inspicere ofte. Udendørs beskyttelse, miljøovervågning, batteristyring og fjernkommunikation hjælper med at reducere afhængigheden af kontinuerlig manuel inspektion.
Når eksisterende 3G- eller 4G-websteder opgraderes til 5G, skal strømsystemet muligvis imødekomme højere eller andre belastningskrav. Et konfigurerbart DC-strømskab giver ingeniører mulighed for at evaluere den nye belastningsprofil, batterikrav og distributionsarrangement sammen.
For teleoperatører, EPC-entreprenører og systemintegratorer kræver valg af det korrekte system mere end at sammenligne nominel strømstyrke. Fem nøglefaktorer bør evalueres, før du afgiver en ordre.
Bestem den kontinuerlige driftsbelastning og overvej fremtidig udvidelse. Dette hjælper med at fastslå, om en 200A, 300A eller en anden konfiguration er passende.
Batterikapaciteten skal beregnes i henhold til den faktiske belastning, nødvendig backup-varighed, batterikarakteristika og lokale driftsforhold.
Identificer det nødvendige antal AC- og DC-kredsløb, afbryderpositioner, input/output-grupper og trinvise nedlukningskrav.
Bekræft, om den eksisterende webstedsadministrationsplatform kræver TCP/IP, RS485, RS232, tørre kontakter, Modbus eller en anden kommunikationsmetode.
Omgivelsestemperatur, luftfugtighed, solstråling, installationssted, ventilation og vedligeholdelsesadgang bør alt sammen tages i betragtning ved systemvalg.
En projektbaseret udvælgelsesproces kan hjælpe med at forhindre både underdimensionerede systemer og unødvendig udstyrskapacitet, hvilket forbedrer den samlede værdi af investeringen.
HAGOE Electric Technology Co., Ltd. har været engageret i fremstilling af elektrisk udstyr siden 2008, med produktdækning, der strækker sig over jævnstrømssystemer, UPS/EPS, strømdistribution, automatiseringskontrol, nyt elektrisk energiudstyr og relaterede intelligente strømsystemer.
For internationale købere, der leder efter en kinesisk producent eller leverandør, kan virksomhedens fabriksbaserede ingeniørmodel give en mere integreret indkøbsproces, der dækker teknisk udvælgelse, fremstilling, test, dokumentation og eksportsupport.
HAGOE integrerer F&U-, ingeniør-, fremstillings-, test- og eksporttjenester. Dens produktionskapacitet omfatter skabsfabrikation, elektrisk samling, overvågningssystemintegration, systemindkøring og slutinspektion.
I henhold til det gældende produkt- og certificeringsomfang opretholder HAGOE ISO9001, ISO14001 og ISO45001 ledelsessystemer og har certificeringer, herunder CCC, CE, CB og RoHS. Virksomheden rapporterer også mere end 34 nationale patenter.
For telekom EPC-entreprenører, distributører og systemintegratorer kan HAGOE understøtte teknisk udvælgelse, tilpasset løsningsdesign, tilbudsforberedelse, produktionssporing, inspektionsdokumentation, logistikkoordinering og fjerndriftsættelse.
Ja. Telekomprojekter adskiller sig ofte i kabinetdimensioner, belastningskrav, batterikapacitet, kommunikationsprotokoller, distributionsarkitektur og miljøforhold. Et standardiseret kabinet kan derfor kræve tekniske justeringer før implementering.
H5GY-serien kan tilpasses til projektspecifikke krav, herunder:
HAGOE leverer også OEM- og ODM-tjenester til internationale kunder, hvilket giver telekomleverandører og systemintegratorer mulighed for at udvikle et strømskab omkring deres projektspecifikationer i stedet for at tilpasse deres projekt til en stiv standardkonfiguration.
Det bruges til at levere, distribuere, overvåge og beskytte jævnstrøm til udendørs telekommunikationsinfrastruktur såsom 5G- og 4G-basestationer, FTTx-netværk, adgangsnetværk og datakommunikationsudstyr.
HAGOE H5GY-serien understøtter 200A og 300A konfigurationer. Den endelige kapacitet bør vælges i henhold til den faktiske DC-belastning, fremtidige udvidelseskrav og batteribackupbehov.
Ja. Systemarkitekturen understøtter et batterirum og batteristyringsfunktioner. Batteritype, kapacitet og mængde bør bestemmes i henhold til den nødvendige backup-tid og projektbelastning.
Ja. Afhængigt af konfigurationen kan systemet understøtte TCP/IP, RS485, RS232, RJ45 og tørkontaktgrænseflader. Yderligere kommunikationsprotokoller såsom Modbus kan også konfigureres.
H5GY-serien bruger en IP55 udendørs kabinetbeskyttelseskonfiguration, der hjælper systemet med at opfylde miljøkravene til udendørs telekommunikationsinstallationer.
Ja. HAGOE understøtter OEM- og ODM-tilpasning, der dækker kabinetstruktur, elektrisk konfiguration, overvågningsgrænseflader, branding, emballering og relateret teknisk dokumentation.
HAGOE leverer engelsk installationsdokumentation, fjernteknisk vejledning, idriftsættelsesassistance, driftstræning og fjernfejlfinding. Støtte til større projekter kan koordineres efter projektkrav.
HAGOE er en producent baseret i Wenzhou, Zhejiang, Kina. Etableret i 2008 integrerer virksomheden F&U, fremstilling, test, salg og eksporttjenester.
En pålidelig strøminfrastruktur er grundlæggende for at opretholde stabile 5G-kommunikationstjenester. En korrekt konstrueret5G udendørs DC strømforsyningspanelkan kombinere strømkonvertering, distribution, batteribackup, overvågning, miljøstyring og beskyttelse til en koordineret udendørsløsning. Denne integrerede tilgang kan forenkle installationen af webstedet og samtidig understøtte pålidelighedskravene for moderne telenetværk.
Med konfigurerbar kapacitet, IP55 udendørs beskyttelse, batteristyring, fjernkommunikation, tilpasselig distribution og projektorienteret teknisk support, giver HAGOEs H5GY-serie en praktisk mulighed for teleoperatører, EPC-entreprenører, distributører og systemintegratorer. Hvis du planlægger et nyt 5G-websted, opgraderer et eksisterende telenetværk eller køber et tilpasset udendørs DC-strømsystem fra en kinesisk producent,kontakt osfor at diskutere dine belastningskrav, batteribackuptid, kabinetkonfiguration, kommunikationsprotokol og projektspecifikationer med HAGOE-ingeniørteamet.
